2011年03月08日

IR社 Pチャンネル型パワーMOS FET「IRF4905」が入荷!

IR社のPチャンネル型パワーMOS FET「IRF4905」が入荷しました!

IRF4905
irf4905irf4905_pin
【仕様】
・Pch MOS FET
・ON抵抗:20mΩ

・VDSS=-55V
・Id=-74A
・PD=200W
・パッケージ:TO-220
DATASHEET


今までPチャンネル型でパワーMOS FETが取り扱っていませんでしたので、新たに在庫しました。

高速スイッチング(trr=89ns typ)、超低ON抵抗(20mΩ typ)です!

販売価格:¥600-


↓↓↓以下はNチャンネル型ですが、同じくIR社のパワーMOS FETをご紹介します。↓↓↓

IRF1404
irf1404irf1404_pin
【仕様】
・Nch MOS FET
・ON抵抗:3.5mΩ

・VDSS=40V
・Id=202A
・PD=333W
・パッケージ:TO-220
DATASHEET


高速スイッチング(trr=78ns typ)、超低ON抵抗(3.5mΩ typ)です!

販売価格:¥420-



IRF3703
irf3703irf3703_pin
【仕様】
・Nch MOS FET
・ON抵抗:2.8mΩ

・VDSS=30V
・Id=210A
・PD=230W
・パッケージ:TO-220
DATASHEET


高速スイッチング(trr=80ns typ)、超低ON抵抗(2.8mΩ typ)です!

販売価格:¥525-



IRLB3036
irlb3036irlb3036_pin
【仕様】
・Nch MOS FET
・ON抵抗:1.9mΩ

・VDSS=60V
・Id=195A
・PD=380W
・パッケージ:TO-220
DATASHEET


高速スイッチング(trr=62ns typ)、超低ON抵抗(1.9mΩ typ)です!

販売価格:¥650-


(2011.03.15追記)
共立エレショップに登録いたしましたので通販ご希望の方はご利用ください。

IR社 超低ON抵抗パワーMOS-FET 各種

▼IR社 Pチャンネル型パワーMOS FET「IRF4905」と
その他パワーMOS FETはレジカウンタにて販売中です!

irf4905_uriba



このエントリーをはてなブックマークに追加

Clip to Evernote mixiチェック


個別記事TrackBack(0)│ │IC / 半導体 | 入荷情報

2011年03月07日

3ステート シングル バス・バッファ「74LVC1G125GW」入荷!

NXP社の3ステート シングル バス・バッファ「74LVC1G125GW」が入荷しました。
74LVC125(4ゲート)の1ゲート(シングル)タイプなので型番に”1G”が付与されています。

74LVC1G125GW
ピン配置
74lvc1g12574lvc1g125_pinゲートICは入力信号により出力は”1”または”0”の状態(2ステート)になります。

これにもう一つの状態を加えて3ステートといいます。


74lvc1g125_simbol74lvc1g125_schもう一つの状態とは、”1”または”0”の入力信号があっても出力されない「ハイインピーダンス」という状態です。
OE(アウトプット・イネーブル)端子に制御信号を送ることによって「ハイインピーダンス」の状態になります。
この特徴からバスの切り換えに使用したり、信号を双方向に流すことも可能です。

74LVC1G125GWは入力トレラント機能付きで、例えばVcc=3.3Vでも5Vを入力することが可能で、このように電源系統の違うデバイスが混在している回路に適していますので、
レベル変換に向いているICといえます。

2個1パックで販売!
74lvc1g125x2【仕様】
・Vcc=1.65~5.5V
・VIN=~5V
(トレラント機能有)
・VOUT=VCC
・Tpd=2.1ns(3.3V)
・IOUT=±24mA(3.0V)
・Icc=200uA
・TSSOP5(0.65mmピッチ)
DATASHEET

販売価格
2個1パック
:¥60-

(2011.06.20追記)
共立エレショップに登録されましたので通販ご希望の方はご利用ください。
3ステートシングルバス・バッファIC 2個入 74LVC1G125GW

▼3ステート シングル バス・バッファ「74LVC1G125GW」は
レジカウンタにて販売中です!

74lvc1g125_uriba




このエントリーをはてなブックマークに追加

Clip to Evernote mixiチェック


個別記事TrackBack(0)│ │IC / 半導体

2011年03月06日

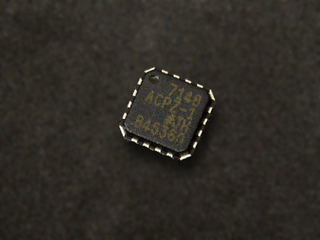

容量型タッチセンサIC「AD7148A」入荷!

アナログデバイセズの容量型タッチセンサーICAD7148ACPZ-1500RL7
入荷しました!

AD7148ACPZ-1500RL7 販売価格:¥680-
ad7148
ad7148_pin






ボタン、スクロール・バー、ホイール、タッチ・パッドのような機能を構成する単極の
容量センサー(主にPCB基板パターン)と組み合わせて使用します。
センサが必要とするPCボード層は1層のみのため超薄型のアプリケーションが可能です。


応用回路例

ad7148_sch






【特徴】
・スイッチ・マトリックスを経由して16ビット、250kHzのΣΔ(シグマ・デルタ)
コンバータに信号を送る8つの容量センサ入力
フェムトファラッド(fF)の分解能
自動変換シーケンサ
自動キャリブレーション・ロジック内蔵
環境変化の自動補償
自動適応型のスレッショールドおよび感度レベル

キャリブレーション・データを保存する内蔵RAM
I2C互換のシリアル・インターフェース
(VDRIVEピンは、VCCとは独立にシリアル・インターフェースの電圧レベルを設定)
割込み出力
外付けRC部品が不要


容量センサ例
AD7147と一緒に使用する容量センサは主にPCB基板パターンで製作します。
その一例をご紹介します。詳細はアプリケーションノート(PDF)をご覧ください。


ボタン
マトリックス・キーパッド
ad7148_bottionad7148_matix








スライダ
スクロール・ホイール
ad7148_sliderad7148_hoile

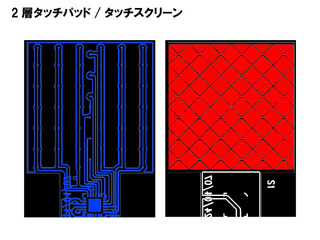

1層&2層タッチパッド/タッチスクリーン

ad7148_touch1ad7148_touch2








以上のように、容量センサ次第で様々なタッチセンサを製作することができます!

その他、AD7148Aのレイアウト・ガイドラインについてはこちら(PDF)をご覧ください。


【主な仕様】
●分解能:16bit
スループットレート4SPS
消費電力3.3mW(スリープ時:24.8uW)
CINx入力レンジ:±8pF(Delta C)
リファレンス内蔵
16ピン 4mm×4mmLFCSP_VQパッケージ
足間ピッチ0.65mm
Vcc2.6~3.3V
DATASHEET


▼アナログデバイセズ 容量型タッチセンサIC「AD7148A」は
レジカウンタ上にて吊り下げ販売中!
ad7148_uriba
















(2011.03.15追記)
共立エレショップに登録いたしましたので通販ご希望の方はご利用ください。
容量型タッチセンサIC AD7148ACPZ1500RL7



このエントリーをはてなブックマークに追加

Clip to Evernote mixiチェック


個別記事TrackBack(0)│ │センサ | IC / 半導体

2011年03月05日

ハイパワーLED用複灯型コリメータレンズ各種が入荷しました!

またまた、ハイパワーLED用アクセサリが増えました!

今回は、Opto Supplyの
ハイパワーLED用複灯型コリメータレンズが入荷しました!

ハイパワーLED×3個用が2種類、6個用、9個用の計4種類です。

hp_lenz






コリメータレンズは拡散するLEDの光を集光させて前面に出すレンズです。
しかもハイパワーLEDをいずれも複数使用するため、かなり明るくなります。
ここまでくると直視すればかなり危険なレベルだと思いますので、直視はしないでください。


OS-OLTX3525P
os-oltx3525p






ハイパワーLEDを3個使用するレンズです。
外径は約35Φ。
ハイパワーLED用アルミ基板「OSPR3X03」に搭載したハイパワーLEDに
丁度あう設計になっております。

販売価格:¥150-


OS-OLTX3525Z

os-oltx3525z






OSOLTX3525Pと形状が同じですが、レンズの前面が散光処理されております。
こちらも
ハイパワーLED用アルミ基板「OSPR3X03」に搭載したハイパワーLEDに
丁度あう設計になっております。
販売価格:¥150-


OS-OLSH6620P
os-oslsh6620p







ハイパワーLEDを6個使用するコリメータレンズです。
外径サイズが約64Φで、一般的な懐中電灯のレンズサイズに近い大きさです。
販売価格:¥420-


OS-OLIHA030P
OS-OLIHA030P







ハイパワーLEDを9個使用するコリメータレンズです。
外径サイズが約100Φで、大型懐中電灯のレンズサイズに近い大きさです。
販売価格:¥680-


コリメータレンズとハイパワーLEDを使用して自作照明などいかがでしょうか?

(2011.03.15追記)
共立エレショップに登録いたしましたので通販ご希望の方はご利用ください。
ハイパワーLED用複灯型コリメータレンズ各種


▼Opto Supply ハイパワーLED用コリメータレンズは
LED売り場の最上段にて販売中!
hp_lenz_uriba





このエントリーをはてなブックマークに追加

Clip to Evernote mixiチェック


個別記事TrackBack(0)│ │LED / 関連商品 | 入荷情報

2011年03月04日

16文字×2行 低電圧・I2CキャラクタLCDモジュールが2種類入荷!

マイコンとI2C接続して使用する、16文字×2行 低電圧キャラクタLCDモジュールが2種類入荷いたしました!バックライト付きの白文字タイプと超薄型・反射型LCDの2タイプです。

通常のLCDだと接続に4Bitモードで4本、8Bitモードで8本のポートを占有されてしまいますが、I2C接続だと2本だけで済みますのでポートの節約ができます。
また、コントラスト調整はプログラムで行いますので、外付けボリュームは不要です。

プログラム次第で文字を徐々に浮き上がらせるというようなギミックも面白そうです。

SD1602XBWB-PS-LB-G
SD1602XBWB-PS-LB-G_b








サイズピン配置
SD1602XBWB-PS-LB-G_sizesd1602xbwb_pin







表示サンプル□□□□□□□□□□Fontテーブル
sd1602xbwb_hyoujiSD1602XBWB_font一般的なLCDとは12C・低電圧動作という以外は同じように扱えます。





※同じスレーブアドレス同士のLCDモジュールが同時に使用できません。

【主な仕様】
・16文字×2行
・白文字表示タイプ
バックライト付き
・表示文字
英字(大文字・小文字)
数字・演算子など ※カタカナは出ません。
・スレーブアドレス+W(74h)
コントローラPCF2119SU
サイズ:W73.25×H35.5×D11.5mm
・表示部サイズW52.0×H14.0mm
・電源
2.2~3.5V
DATASHEET

販売価格:¥1,680-


(2011.03.15追記)
共立エレショップに登録しておりますので通販ご希望の方はご利用ください。
16文字2桁低電圧I2CキャラクタLCD 白文字 SD1602XBWBPSLBG



SCG002BUTB-L-G
SCG002BUTB-L-G







※こちらは端子がLCDから出ておりますのでヘッダーピンが不要です。

サイズピン配置
SCG002BUTB-L-G_SIZEscg002butb_pin






SD1602XBWB-PS-LB-Gとはピン配置が異なります!

表示サンプル□□□□□□□□□□Fontテーブル
SCG002BUTB_sampleSD1602XBWB_font一般的なLCDとは12C・低電圧動作という以外は同じように扱えます。





※同じスレーブアドレス同士のLCDモジュールは同時に使用できません。

【主な仕様】
・16文字×2行
バックライト無し
・表示文字
英字(大文字・小文字)
数字・演算子など
※カタカナは出ません。
・スレーブアドレス+W(74h)
コントローラ:PCF2119SU
サイズ
W58.0×H24.6×D2.95mm
・表示部サイズ
W54.0×H14.4mm
・電源:2.4~3.6V
DATASHEET

販売価格:¥900-


(2011.03.15追記)
共立エレショップに登録しておりますので通販ご希望の方はご利用ください。
薄型16文字2桁低電圧キャラクタLCD バックライト無 SCG002BUTBLG



ストロベリーリナックスのI2CキャラクタLCDモジュールの取扱いもしておりますので

一緒にご紹介いたします。

27001
27001b







※同じスレーブアドレス同士のLCDモジュールが同時に使用できません。

【主な仕様】
・16文字×2行
バックライト無し
・表示文字
英字(大文字・小文字)
数字・演算子・カタカナ
・スレーブアドレス+W(7ch)
コントローラ:ST7032
サイズ
W46×H32×D5.2mm
・表示部サイズ
W38.2×H17mm
・電源:2.7~3.6V
説明書

販売価格:¥700-

共立エレショップに登録しておりますので通販ご希望の方はご利用ください。
I2C低電圧キャラクタ液晶モジュール / #27001


27002
27002






※同じスレーブアドレス同士のLCDモジュールは同時に使用できません。

【主な仕様】
・16文字×2行
・透過型バックライト無し
・表示文字
英字(大文字・小文字)
数字・演算子・カタカナ
・スレーブアドレス+W(7ch)
コントローラ:ST7032
サイズ
W103×H36×D1.9mm
・表示部サイズ
W99×H24mm
・電源:2.7~3.6V
説明書
販売価格:¥1,280-


共立エレショップに登録しておりますので通販ご希望の方はご利用ください。
大型I2C低電圧キャラクタ液晶モジュール / #27002




デジット店頭でI2CキャラクタLCDモジュール全種類の動作展示品をご用意いたしております。(先日発売したTINY261マイコンボードで駆動させております。

▼16文字×2行 低電圧・I2CキャラクタLCDモジュールは
レジカウンタ前にて販売中!
i2c_lcd_uriba
