ナショセミ ハイエンドオーディオ向けIC特集

デジットで取り扱っている数あるオーディオ用ICのうち、ナショセミのハイエンドオーディオ向けICをピックアップしてご紹介いたします!



1回路 34V耐圧高性能Hi-Fiオーディオオペアンプ
「LME49710NA」
¥300-

lme49710







THD+N:0.00003%
PSRRandCMRR:120dB
GB:55MHz/SR:
±20V/us
入力オフセット電圧:0.05mV
Vcc:±2.5~±17V
入力バイアス電流7nA
Iout:±26mA
DATASHEET

LME49710_SCH超低ひずみのシングルオペアンプで600Ω Easyドライブ。
RIAAフォノイコライザの回路図がデータシートに掲載されています。








2回路 34V耐圧高性能Hi-Fiオーディオオペアンプ
「LM4562NA」
¥480-

lm4562







THD+N:0.00003%
PSRRandCMRR:120dB
GB:55MHz/SR:
±20V/us
入力オフセット電圧:0.1mV
Vcc:±2.5~±17V
入力バイアス電流:10nA
Iout:±26mA
DATASHEET


2回路 34V耐圧高性能Hi-Fiオーディオオペアンプ
「LME49720NA」
¥480-

lme49720







THD+N:0.00003%
PSRRandCMRR:120dB
GB:55MHz/SR:
±20V/us
入力オフセット電圧:0.1mV
Vcc:±2.5~±17V
入力バイアス電流:10nA
Iout:±26mA
DATASHEET

LM4562NAとLME49720NAは内容的に同じもので、LME49720NAは後継品にあたります。LME49710NAのデュアルタイプで、同じく低ひずみ:0.00003%を誇るHi-Fiオーディオ向けオペアンプです。自作ヘッドホンアンプなどに人気があります。
600Ω Easyドライブ。




2回路 44V耐圧高性能Hi-Fiオーディオオペアンプ
「LME49860NA」
¥600-

lme49860







THD+N:0.00003%
PSRR&CMRR:120dB

GB:55MHz,SR:20V/us
入力オフセット電圧:0.1mV
入力バイアス電流:10nA
Vcc:±2.5~±22V
Iout:±30mA
DATASHEET

LM4562NAやLME49720NA同様のデュアルオペアンプですが、特徴はLM4562NAやLME49720NAに比べて高い電源電圧で使用可能なことです。
こちらも
600Ω Easyドライブ。

(2011.01.16追記
共立エレショップに登録されましたのでご利用ください。
http://eleshop.jp/shop/g/gB1D418/



200V高耐圧 オーディオパワーアンプドライバ
「LME49810TB」
¥1,380-

lme49810







Vcc:±20~±100V
THD+N:0.0007%
高出力電流:60mA
PSRR:110dB
SR:
±50V/us
DATASHEET

回路図(出力段無し)
llme49810_sch1パワーアンプの出力段をユーザーで構築できパワーアンプドライバICです
ベーカークランプ機能付きによりギターアンプとしても使用可能です。






回路図(出力段有り)
lme49810_sch2出力段の設計例です。
電源電圧とそれに応じたトランジスタで好みの出力を得られます。






(2011.01.16追記
共立エレショップに登録されましたのでご利用ください。

http://eleshop.jp/shop/g/gB1D419/



1回路 高出力 高性能Hi-Fiオーディオバッファアンプ
「LME49600TS」
¥980-
lme49600







THD+N:0.00003%
高出力電流:±250mA
SR:
±2000V/us
バンド幅:110MHz/180MHz
Vcc:±2.25~±18V
DATASHEET


lme49600_block







【応用回路例
ヘッドホンアンプ
lme49600_sch1LME49600はヘッドホンアンプ向きで、自作ヘッドホンアンプによく使用されています。
メーカーデータシートにもヘッドホンアンプの回路図が掲載されておりますので、自作に挑戦してみませんか?






プロ用オーディオ品質 正負レギュレータ
lme49600_sch2LM4040、LME49710との組み合わせで高性能で、低ノイズ、広帯域幅の電圧レギュレータの構成も可能です!






(2011.01.16追記
共立エレショップに登録されましたのでご利用ください。

http://eleshop.jp/shop/g/gB1D41A/



▼ナショセミのハイエンドオーディオ向けIC各種は
レジカウンター並びのオーディオICコーナーで販売中!
lmexx_uriba













以下のICは共立エレショップに掲載されておりますのでご利用ください。
LME49710NA
LME49720NA






このエントリーをはてなブックマークに追加

Clip to Evernote mixiチェック


個別記事TrackBack(0)│ │IC / 半導体 | オーディオ / 関連

2010年12月16日

光に反応してドーム型LEDの光がクルクル回るイルミネーションの製作

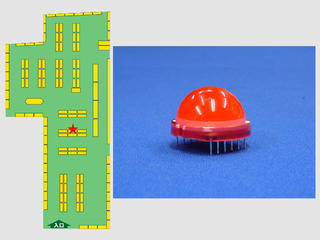

2010年12月4日の記事でご紹介したドーム型LED「DLC/6SRD」をICとセンサ(Cds)を使って制御してみましょう。

555+4017BPの組み合わせでLEDを制御する回路は電子工作でよく使用される基本的な回路です。

光に反応してドーム型LEDの光がクルクル回る
イルミネーションの回路図

dlc6srd_sch













【パーツリスト】
抵抗:150Ω×6本
抵抗:1kΩ×1本
抵抗:4.7kΩ×1本
コンデンサ:積セラ104×3個
コンデンサ:電解50V1uF×1個
IC:NE555×1個

IC:CMOS4017B×1個
Cds:SEN-9006×1個
LED:DLC/6SRD×1個

回路図(PDF版)


この回路は、Cdsで光を受けると、ドーム型LEDの光が回転する仕組みです。
光は強ければ強いほど速く回転し、光が弱くなる、または暗くなるとLEDの回転
速度が下がります。

Cdsで555の発振周波数を変化させてパルス信号を調節し、パルスをC-MOS4017BP
のCLOCKへ入力、パルスの動きに合わせてQ0→Q5に向かって出力がシフトすることに
より、LEDの素子が順番に点灯していくため、LEDの光が回転するように見えます。


光に反応してドーム型LEDの光がクルクル回るイルミネーション



部品はデジット店内ですべて揃いますので製作してみませんか?
回路図はデジット店頭でも配布しております!

また、マイコンを使用して制御してみるのも面白いと思いますよ!

(2011.01.19追記)
共立エレショップで必要部品が一括購入できます。
通販ご希望の方はこちら!





このエントリーをはてなブックマークに追加

Clip to Evernote mixiチェック


個別記事TrackBack(0)│ │電子工作/回路図

2010年12月14日

DALE オーディオ用ローノイズ抵抗「CMF-55シリーズ」が入荷!

オーディオ用抵抗は理研のリケノームを取扱しておりましたが廃番品となってしまい、
しばらくオーディオ用抵抗の取扱がありませんでした。

この度デジットではオーディオ用抵抗として有名な
DALEの「CMF-55シリーズ」を取り揃えました!
dale_logo定格電力:1/2W
抵抗値精度:±1%
抵抗温度係数:100ppm
金属皮膜抵抗
(Metal Film)


DATASHEET

販売価格:¥50-






デジット取扱抵抗値
dale_list
10Ω~470kΩまでの17種類です。

オーディオ用途としてIV変換用、フィードバック用など広い範囲で使用できると思います





DALEの抵抗で構成された2連Lパッド型アッテネータの取扱もございます!
Lパッド型アッテネータBlog記事へ
darevr



























▼DALE オーディオ用ローノイズ抵抗「CMF-55シリーズ」は
抵抗売り場にて販売中です!
dale_uriba














共立エレショップでも取扱しておりますのでご利用ください。
(ただし標準タイプのみ)
オーディオ用金属皮膜抵抗 1/2W 1% / CMF-55シリーズ
オーディオ用Lパット型2連アッテネータ




このエントリーをはてなブックマークに追加

Clip to Evernote mixiチェック


個別記事TrackBack(0)│ │抵抗・コンデンサ・コイル | オーディオ / 関連

ステレオHi-Fi ハイエンドヘッドホンアンプIC「TPA6120A2」入荷!

T.I.社のステレオHi-Fi ハイエンドヘッドホンアンプIC「TPA6120A2」が入荷いたしました!

TPA6120A2

tpa6120a2tpa6120a2_pin







回路図
tpa6120a2_sch








DACの電流出力をオペアンプでIV変換してTPA6120A2へ入力しています。
PCM1794のようなマイコンいらずのハードウェア制御が可能なDACであればマイコンが苦手な方でもTPA6120A2でヘッドホンアンプが作れそうです。


[TPA6120A2仕様]
電流帰還型、ローノイズ
ダイナミックレンジ:120dBオーバー
低ひずみ:0.00014%
(@80mW・600Ω・±12V)
SR:1300v/us
推奨負荷:16Ω
Vcc:±5~±15v or 10~30V
出力:1.5w(max)
バランス入力
パッケージ:SOP-20Pin
足間:1.27mmピッチ
裏面のサーマルパッドで放熱します。

DATASHEET

販売価格:¥780-


TPA6120A2を使用したデジットオリジナルキットを発売開始いたしました!
blog記事:
低ひずみ・高音質!ハイエンド・ステレオヘッドホンアンプキット

Blog記事:ハイエンドヘッドホンアンプキット・ポータブル化作戦!

▼ステレオHi-Fi ハイエンドヘッドホンアンプIC「TPA6120A2」
レジカウンターにて販売中です!
tpa6120a2_uriba














(2011.01.16追記
共立エレショップに登録されましたのでご利用ください。

http://eleshop.jp/shop/g/gB1D417/



このエントリーをはてなブックマークに追加

Clip to Evernote mixiチェック


個別記事TrackBack(0)│ │IC / 半導体 | オーディオ / 関連

2010年12月12日

小型金属皮膜抵抗を新たに取り揃えました!

(2013.11.19 UPDATE)
小型金属皮膜抵抗
KOA「MFS1/4CCシリーズ」を取り揃えました!

mfs1_4cc







この度、デジットでは小型金属皮膜抵抗を取り揃えることになりました。
小型カーボン抵抗より精度が必要で、回路を小さく収めたい場合に大変便利です。

【主な仕様】
定格電力:1/4W(0.25W)
抵抗許容誤差:1%
抵抗温度係数:
±50ppm/℃
小型ながら高性能です!
DATASHEET
販売価格:1本:¥15- / 200本:¥1,480-

取扱い抵抗値はE24系列、10Ω~1MΩまでの120種類ございます!

・小型金属皮膜抵抗 1/4W 1% 10Ω
・小型金属皮膜抵抗 1/4W 1% 11Ω
・小型金属皮膜抵抗 1/4W 1% 12Ω
・小型金属皮膜抵抗 1/4W 1% 13Ω
・小型金属皮膜抵抗 1/4W 1% 15Ω
・小型金属皮膜抵抗 1/4W 1% 16Ω
・小型金属皮膜抵抗 1/4W 1% 18Ω
・小型金属皮膜抵抗 1/4W 1% 20Ω
・小型金属皮膜抵抗 1/4W 1% 22Ω
・小型金属皮膜抵抗 1/4W 1% 24Ω
・小型金属皮膜抵抗 1/4W 1% 27Ω
・小型金属皮膜抵抗 1/4W 1% 30Ω
・小型金属皮膜抵抗 1/4W 1% 33Ω
・小型金属皮膜抵抗 1/4W 1% 36Ω
・小型金属皮膜抵抗 1/4W 1% 39Ω
・小型金属皮膜抵抗 1/4W 1% 43Ω
・小型金属皮膜抵抗 1/4W 1% 47Ω
・小型金属皮膜抵抗 1/4W 1% 51Ω
・小型金属皮膜抵抗 1/4W 1% 56Ω
・小型金属皮膜抵抗 1/4W 1% 62Ω
・小型金属皮膜抵抗 1/4W 1% 68Ω
・小型金属皮膜抵抗 1/4W 1% 75Ω
・小型金属皮膜抵抗 1/4W 1% 82Ω
・小型金属皮膜抵抗 1/4W 1% 91Ω
・小型金属皮膜抵抗 1/4W 1% 100Ω
・小型金属皮膜抵抗 1/4W 1% 110Ω
・小型金属皮膜抵抗 1/4W 1% 120Ω
・小型金属皮膜抵抗 1/4W 1% 130Ω
・小型金属皮膜抵抗 1/4W 1% 150Ω
・小型金属皮膜抵抗 1/4W 1% 160Ω
・小型金属皮膜抵抗 1/4W 1% 180Ω
・小型金属皮膜抵抗 1/4W 1% 200Ω
・小型金属皮膜抵抗 1/4W 1% 220Ω
・小型金属皮膜抵抗 1/4W 1% 240Ω
・小型金属皮膜抵抗 1/4W 1% 250Ω
・小型金属皮膜抵抗 1/4W 1% 270Ω
・小型金属皮膜抵抗 1/4W 1% 300Ω
・小型金属皮膜抵抗 1/4W 1% 330Ω
・小型金属皮膜抵抗 1/4W 1% 360Ω
・小型金属皮膜抵抗 1/4W 1% 390Ω
・小型金属皮膜抵抗 1/4W 1% 430Ω
・小型金属皮膜抵抗 1/4W 1% 470Ω
・小型金属皮膜抵抗 1/4W 1% 510Ω
・小型金属皮膜抵抗 1/4W 1% 560Ω
・小型金属皮膜抵抗 1/4W 1% 620Ω
・小型金属皮膜抵抗 1/4W 1% 680Ω
・小型金属皮膜抵抗 1/4W 1% 750Ω
・小型金属皮膜抵抗 1/4W 1% 820Ω
・小型金属皮膜抵抗 1/4W 1% 910Ω
・小型金属皮膜抵抗 1/4W 1% 1KΩ
・小型金属皮膜抵抗 1/4W 1% 1.1KΩ
・小型金属皮膜抵抗 1/4W 1% 1.2KΩ
・小型金属皮膜抵抗 1/4W 1% 1.3KΩ
・小型金属皮膜抵抗 1/4W 1% 1.5KΩ
・小型金属皮膜抵抗 1/4W 1% 1.6KΩ
・小型金属皮膜抵抗 1/4W 1% 1.8KΩ
・小型金属皮膜抵抗 1/4W 1% 2KΩ
・小型金属皮膜抵抗 1/4W 1% 2.2KΩ
・小型金属皮膜抵抗 1/4W 1% 2.4KΩ
・小型金属皮膜抵抗 1/4W 1% 2.7KΩ
・小型金属皮膜抵抗 1/4W 1% 3KΩ
・小型金属皮膜抵抗 1/4W 1% 3.3KΩ
・小型金属皮膜抵抗 1/4W 1% 3.6KΩ
・小型金属皮膜抵抗 1/4W 1% 3.9KΩ
・小型金属皮膜抵抗 1/4W 1% 4.3KΩ
・小型金属皮膜抵抗 1/4W 1% 4.7KΩ
・小型金属皮膜抵抗 1/4W 1% 5.1KΩ
・小型金属皮膜抵抗 1/4W 1% 5.6KΩ
・小型金属皮膜抵抗 1/4W 1% 6.2KΩ
・小型金属皮膜抵抗 1/4W 1% 6.8KΩ
・小型金属皮膜抵抗 1/4W 1% 7.5KΩ
・小型金属皮膜抵抗 1/4W 1% 8.2KΩ
・小型金属皮膜抵抗 1/4W 1% 9.1KΩ
・小型金属皮膜抵抗 1/4W 1% 10KΩ
・小型金属皮膜抵抗 1/4W 1% 11KΩ
・小型金属皮膜抵抗 1/4W 1% 12KΩ
・小型金属皮膜抵抗 1/4W 1% 13KΩ
・小型金属皮膜抵抗 1/4W 1% 15KΩ
・小型金属皮膜抵抗 1/4W 1% 16KΩ
・小型金属皮膜抵抗 1/4W 1% 18KΩ
・小型金属皮膜抵抗 1/4W 1% 20KΩ
・小型金属皮膜抵抗 1/4W 1% 22KΩ
・小型金属皮膜抵抗 1/4W 1% 24KΩ
・小型金属皮膜抵抗 1/4W 1% 27KΩ
・小型金属皮膜抵抗 1/4W 1% 30KΩ
・小型金属皮膜抵抗 1/4W 1% 33KΩ
・小型金属皮膜抵抗 1/4W 1% 36KΩ
・小型金属皮膜抵抗 1/4W 1% 39KΩ
・小型金属皮膜抵抗 1/4W 1% 43KΩ
・小型金属皮膜抵抗 1/4W 1% 47KΩ
・小型金属皮膜抵抗 1/4W 1% 51KΩ
・小型金属皮膜抵抗 1/4W 1% 56KΩ
・小型金属皮膜抵抗 1/4W 1% 62KΩ
・小型金属皮膜抵抗 1/4W 1% 68KΩ
・小型金属皮膜抵抗 1/4W 1% 75KΩ
・小型金属皮膜抵抗 1/4W 1% 82KΩ
・小型金属皮膜抵抗 1/4W 1% 91KΩ
・小型金属皮膜抵抗 1/4W 1% 100KΩ
・小型金属皮膜抵抗 1/4W 1% 110KΩ
・小型金属皮膜抵抗 1/4W 1% 120KΩ
・小型金属皮膜抵抗 1/4W 1% 130KΩ
・小型金属皮膜抵抗 1/4W 1% 150KΩ
・小型金属皮膜抵抗 1/4W 1% 160KΩ
・小型金属皮膜抵抗 1/4W 1% 180KΩ
・小型金属皮膜抵抗 1/4W 1% 200KΩ
・小型金属皮膜抵抗 1/4W 1% 220KΩ
・小型金属皮膜抵抗 1/4W 1% 240KΩ
・小型金属皮膜抵抗 1/4W 1% 270KΩ
・小型金属皮膜抵抗 1/4W 1% 300KΩ
・小型金属皮膜抵抗 1/4W 1% 330KΩ
・小型金属皮膜抵抗 1/4W 1% 360KΩ
・小型金属皮膜抵抗 1/4W 1% 390KΩ
・小型金属皮膜抵抗 1/4W 1% 430KΩ
・小型金属皮膜抵抗 1/4W 1% 470KΩ
・小型金属皮膜抵抗 1/4W 1% 510KΩ
・小型金属皮膜抵抗 1/4W 1% 560KΩ
・小型金属皮膜抵抗 1/4W 1% 620KΩ
・小型金属皮膜抵抗 1/4W 1% 680KΩ
・小型金属皮膜抵抗 1/4W 1% 750KΩ
・小型金属皮膜抵抗 1/4W 1% 820KΩ
・小型金属皮膜抵抗 1/4W 1% 910KΩ
・小型金属皮膜抵抗 1/4W 1% 1MΩ


標準型とのサイズ比較

mfs1_4cc_size







標準サイズと比べるとやはり小さいく、抵抗部分はほぼ3216のチップ抵抗と同じサイズです。(3.2×Φ1.7mm)


小型金属皮膜抵抗KOA「MFS1/4CCシリーズ」は
抗売り場にて販売中です!
mfs1_4cc_uriba














(2013.11.19追記)
共立エレショップに登録!通販ご希望の方はご利用ください。
小型金属皮膜抵抗 1/4W 1% / MFS1/4CCシリーズ
