2010年11月27日

±20A 電流センサIC「ACS714LLCTR-20A-T」入荷!

Allegro MicroSystems社の±20A 電流センサIC「ACS714LLCTR-20A-T」が
入荷しました!

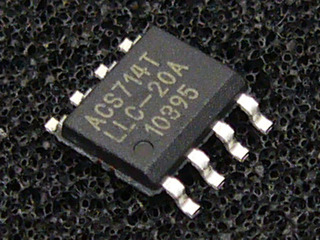

ACS714LLC-20A-T

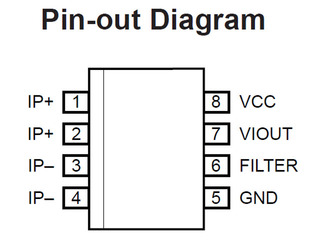

ACS714LLC_PIN







【概要】
・出力側は電圧変換出力で各マイコンのA/Dに直接入力可能
・小型パッケージで省スペース
・電流検出の抵抗値はわずか1.2mΩ
・出力電圧:0.5V(-20A)~2.5V(0A)~4.5V(20A)
・最大電流検出入力電圧:184Vpeek
・帯域幅:80kHz
・出力電流(max):3mA(ソース) / 10mA(シンク)
・推奨負荷:4.7kΩ(min)
・トータル出力誤差:±1.5%


ブロックダイアグラム&Typical Application
ACS714LLC_BLOCKACS_SCH







◆出力電圧はリニアリティ
ACS_GRAPH







【用途】
・各種電源電流の検出
・モーター用電流監視・検出
・バッテリーの充放電時の電流監視
・電流を検知して機器を動作など

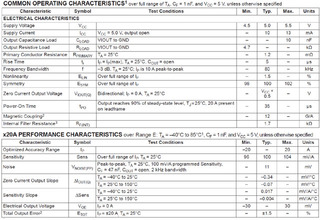

仕様
ACS714_CHARA






・電源電圧:5V(typ)
・消費電流:10mA(typ)
(出力オープン時)
DATASHEET
メーカー詳細ページ

販売価格¥780-

(2011.01.09追記)
共立エレショップに登録いたしましたのでご利用ください。
http://eleshop.jp/shop/g/gACT411/



このエントリーをはてなブックマークに追加

mixiチェック


個別記事TrackBack(0)│ │IC / 半導体 | センサ

2010年11月25日

Edison Opto社 1W型ハイパワーLEDが入荷!

1WハイパワーLEDが新たに入荷しました!

1w_led-1






Edison Opto社のハイパワーLEDです。
赤・アンバー・純緑・青の4色が入荷しております!


1W 赤色LED EDER-1LS3

1w_led-rVF=2.2V
IF=350mA
光束=50lm
角度=120Deg

販売価格:¥480-



1W アンバーLED EDEA-1LS3
1w_led-aVF=2.2V
IF=350mA
光束=45lm
角度=120Deg

販売価格:¥480-



1W 純緑LED EDET-1LS1
1w_led-gVF=3.4V
IF=350mA
光束=70mW
角度=150Deg

販売価格:¥480-



1W 青色LED EDEB-1LS5
1w_led-bVF=3.4V
IF=350mA
光束=20lm
角度=150Deg
販売価格:¥480-



LM3402MR

lm340x






ナショセミ・ハイパワーLEDドライバICの
LM3402MRでの制御をオススメいたします!
LM340xシリーズ記事

コリメータレンズもございます!


▼ハイパワーLEDはレジカウンター上で吊り下げ販売中です!
1w_led_URIBA

















このエントリーをはてなブックマークに追加

mixiチェック


個別記事TrackBack(0)│ │LED / 関連商品

2010年11月24日

デジットオリジナル 基板用2連ボリューム用サブ基板

板用2連ボリューム「RK0972シリーズ」が実装できるサブ基板「VR-D」を販売開始しました!

◆商品構成
vrd-1






VR-D基板
×1枚
I型ヘッダーピン2P×4本
L型ヘッダーピン2P×4本
組立説明書(PD
F)

基板サイズ約W24×D19×t1.6mmで、基板は両面スルホール、ヘッダーピンはいずれも金メッキ処理しております。

回路図

vrd_schボリュームの端子をそのまま出力しております。
GNDはそれぞれ左右独立です。









VR-D基板

vrd_kiban









実装状態

vr1d






ボリュームの端子をヘッダーピンへ引き出す
ことでパネル取り付け時の配線の手間を軽減でき、オーディオアンプなどの機器に組み込みやすくなります。
両面スルホール基板なので、お好みによりヘッダーピンを裏側から実装することも可能です。
もちろん、ヘッダーピンを使用せず、配線材を直接ハンダ付けすることもできます。


基板用単連ボリュームにも使用できる!

rk0971_vrd






先日入荷した、基板用単連ボリュームRK0971シリーズにも使用できます!


基板用2連ボリューム「RK0972シリーズ」用サブ基板
「VR-D」
販売価格¥200-

(2010.11.29追記)
共立エレショップに登録されましたのでご利用ください。
http://eleshop.jp/shop/g/gABT41C/

▼VR-Dはボリューム売り場にて販売中です!

vr-d_uriba
















このエントリーをはてなブックマークに追加

mixiチェック


個別記事TrackBack(0)│ │デジットキット/プロダクツ | 抵抗・コンデンサ・コイル

基板用2連ボリューム「RK0972シリーズ」

基板用単連ボリューム「RK0971シリーズ」が入荷しましたので、

今回は
デジット定番基板用2連ボリューム「RK0972シリーズ」のご紹介です!


rk0972

抵抗値
<Aカーブ>

RK0972-A5kΩ L-20KC
RK0972-A10kΩ L-20KC
RK0972-A50kΩ L-20KC
RK0972-A100kΩ L-20KC
RK0972-A250kΩ L-20KC

<Bカーブ>

RK0972-B1kΩ L-20KC
RK0972-B5kΩ L-20KC
RK0972-B10kΩ L-20KC
RK0972-B50kΩ L-20KC
RK0972-B100kΩ L-20KC
RK0972-B250kΩ L-20KC


軸はローレットタイプで長さは20mm。
固定ネジ付きなのでパネル取り付けにも対応いたします。
ツマミは原則ローレット対応のものを使用しますが、ネジ止めタイプのツマミも使用できますので、お好みのツマミをお選びください。

サイズ

rk0972_dim









仕様】
許容誤差:±20%
最大使用電圧:50V AC
定格電力:0.05W
シャフト長:20mm
軸タイプ:ローレット/6Φ
回転角度:300°±5°
回転寿命:15,000cycles
販売価格¥178-

そして、さらに便利な
デジットオリジナル RK0972用サブ基板「VR-D」

vrd-1vr1d






RK0972シリーズ用サブ基板の販売も開始しました!
ボリューム端子の引き出しに便利です!詳細記事へ
販売価格:¥200-


▼基板用2連ボリューム「RK0972シリーズ」は
ボリュームの売り場にて販売中です!

rk0972_uriba













共立エレショップに登録しておりますのでご利用ください。
基板用2連ボリューム「RK0972シリーズ」







このエントリーをはてなブックマークに追加

mixiチェック


個別記事TrackBack(0)│ │抵抗・コンデンサ・コイル | その他電子パーツ

2010年11月20日

基板用単連可変抵抗器「RK0971シリーズ」入荷

(2012.08.17 UPDATE)
抵抗値を3種類追加しました!

基板用2連可変抵抗器として定番となりましたRK0972シリーズ


その単連タイプ「RK0971シリーズ」が新たに入荷いたしました!
54818b15rk0971_zumen






軸はローレットタイプで長さは20mm、固定ネジ付きなのでパネル取り付けにも対応いたします。ツマミは原則ローレット対応のものを使用しますが、ネジ止めタイプのツマミも使用できますので、お好みのツマミをお選びください。

抵抗値(2012.08.17 抵抗値を追加!)
<Aカーブ>
RK0971-A5kΩ L-20KC
(A5kΩ)
RK0971-A10kΩ L-20KC(A10kΩ)
RK0971-A50kΩ L-20KC(A50kΩ)
RK0971-A100kΩ L-20KC(A100kΩ)
RK0971-A250kΩ L-20KC(A250kΩ)
RK0971-A1MΩ L-20KC(A1MΩ)NEW!

<Bカーブ>
RK0971-B1kΩ L-20KC
(B1kΩ)
RK0971-B5kΩ L-20KC(B5kΩ)
RK0971-B10kΩ L-20KC(B10kΩ)
RK0971-B20kΩ L-20KC(B20kΩ)NEW!
RK0971-B50kΩ L-20KC(B50kΩ)
RK0971-B100kΩ L-20KC(B100kΩ)
RK0971-B250kΩ L-20KC(B250kΩ)
RK0971-B500kΩ L-20KC(B500kΩ)NEW!

仕様】
許容誤差:±20%、最大使用電圧
50V AC
定格電力
0.05W、シャフト長20mm
軸タイプ
ローレット/6Φ、回転角度300°±5°
回転寿命
15,000cycles

販売価格¥100-


▼基板用単連可変抵抗器「RK0971シリーズ」は
ボリュームの売り場にて販売中です!

rk0971_uriba













(2010.11.29追記)
共立エレショップに登録しましたので通販ご希望の方はご利用ください。
基板用単連可変抵抗「RK0971シリーズ」
