2010年10月11日

デジットUSB-シリアル変換ボード「USB-UART232シリーズ」


デジットオリジナルUSB-シリアルUART変換ボード『USB-UART232シリーズ』のご紹介です!

kd232r






本基板で仮想シリアルポートを使い、UARTにてマイコンとPC間を容易に通信できます。本品は基板完成品で、USBコネクタの仕様により2種類ございます。

◆USBコネクタ-Bタイプ『USB-UART232RS』 販売価格:¥1,500-
キット説明書(PDF)

USB-miniBコネクタタイプ『USB-UART232RM』販売価格:¥1,500-
キット説明書(PDF)


コネクタの形状違いのみで基板や性能は共通ですので、お好みのものをお選びください。いずれもパーツ実装済み基板完成品で、電源はUSBバスパワーで動作いたします。
※RS232レベルではございません。出力CMOS、入力TTLレベルです。



ICは定番のFTDI社の『FT232RL』を採用!
kd232_icft232rl_pin






FT232RL DATASHEET

なおデバイスドライバ(VCP Driver)はFTDI社のホームページよりユーザー様でダウンロード、PCにインストールしてご使用ください
VCPドライバ・ダウンロードページ
http://www.ftdichip.com/Drivers/VCP.htm

なお、現時点での対応プラットフォームは以下の通りです。
Windows 7(32bit/64bit)
Windows Vista(32bit/64bit)
Windows XP(32bit/64bit)
Windows 2000(32bit/64bit)
Windows Server 2003
Windows Server 2008/R2
Linux
Mac OS X
Windows CE(Ver4.2以降)
※最新情報はFTDIのホームページでご確認ください。


各種設定用ジャンパ(USB-UART232RS/RM共通)
基板上に「リセットの内部/外部設定用」「入出力ポート3.3V/5V設定用」のジャンパを装備。
kd232_board







内部/外部リセットの設定方法
USB-UART232RS/RM共通
kd232_reset












JP2のジャンパーを「ショート」で内部リセット仕様に設定。
JP2のジャンパーを「オープン」で外部リセット仕様に設定。
RESETは+5Vにプルアップしてもオープンのままでも、入出力ポートの電圧に影響はありません。


入出力ポートの電圧設定(USB-UART232RS/RM共通)
kd232_335












接続するデバイスにより入出力ポートの電圧の設定が可能。
JP1のシルク「5」側をショートすると入出力ポートを「5V」に設定。
JP1のシルク「3」側をジャンパすると入出力ポートを「3.3V」に設定。

また、JP1をオープンすることでFT232RLのVCCIOピンに与えられた「1.8~5V」の任意の電圧を入出力ポートに設定が可能。

用途に合わせて付属品コネクタの選択が可能
(USB-UART232RS/RM共通)

kd232_dipkd232_side






付属品のSILコネクタを「CN2」「CN4」に実装するとDIP型仕様になり、マザーボード、ブレッドボードなどにオンボードで使用可能になります。
※画像は撮影用のためコネクタにハンダ付けしておりませんがご使用の際は必ずハンダ付けしてください。

同じく付属品のDILコネクタを「CN2」「CN3」へ実装すると、電線で引き出すことも可能です。
※基板固定用のスペーサおよびビスは付属しております。
※CN3/CN4は共通です。

コネクタのピンアサイン(USB-UART232RS/RM共通)

kd232_cn





付属品一覧
(USB-UART232RS/RM共通)
kd232_option






・SILコネクタ10P×2個
・DILコネクタ20P
・2×10mmスペーサ×4個
・2×5mmビス×4個
・ジャンパソケット×2個
※USBケーブルは別売です。


回路図
(USB-UART232RS/RM共通)
kd232_scm




▼USB-UART232RS/RMはレジカウンターの前で
吊り下げ販売しております!
kd232_uriba













(2010.10.15追記
共立エレショップに登録しておりますので通販ご希望の方はご利用ください。
USBシリアル変換キット 標準USB / USB-UART232RS
USBシリアル変換キット ミニUSB / USB-UART232RM



このエントリーをはてなブックマークに追加

mixiチェック


個別記事TrackBack(0)│ │デジットキット/プロダクツ

2010年10月07日

ボタン電池が入荷!


ボタン電池が3種類入荷いたしました!
botan_bat













メーカー:いずれも
GP Batteries

アルカリボタン電池1.5V
LR44×2個 販売価格¥100

リチウムコイン電池3V
CR2025 販売価格¥100

リチウムコイン電池3V
CR2032 販売価格¥100

適合電池ケースも取扱がございます!
botan_holder













左から
LR44用電池ケース
GS023-011G 販売価格¥105-


φ20mmボタン電池対応電池ケース(水平実装タイプ)
GS026-0111-3 販売価格¥105-

適合電池:CR2016/2025/2030/2032

CR2032対応電池ケース(垂直実装タイプ)
GS074-021G 販売価格¥105-

適合電池:2032

φ20mmボタン電池対応電池ケース(水平実装タイプ)
GS025-0112 販売価格¥105-

適合電池:CR2016/2025/2030/2032

CR2032対応電池ケース(垂直実装タイプ)
BR20V3 販売価格¥100-

適合電池:2032


▼ボタン電池各種は電池売り場にて販売中!
botan_bat_uriba














▼ボタン電池ケースはこちらで販売しております!
botan_holder_uriba



このエントリーをはてなブックマークに追加

mixiチェック


個別記事TrackBack(0)│ │その他電子パーツ

2010年10月06日

オリジナルのブラケット型LEDが作れます!


お好みのLEDでオリジナルのブラケット型LEDが作れるLEDブラケットのご紹介です!

led_blaket






ブラケット型LEDを使いたいけど好みの色がなかったり、青色などのブラケット型LEDは意外に高価だったりします
デジットでは、お好みのLEDでオリジナルのブラケット型LEDが作れる、LEDブラケットをご用意しております!
3φタイプと5φタイプの2種類ございます。

作り方はいたって簡単です。
led_blaket_kumitate






デジットで特に人気のスモーク青色LEDで組み立ててみます。
LEDをブラケットの後ろから差し込んで、エンドキャップにLEDの足を通して、ブラケット本体に押し込むだけです。必要であれば、エンドキャップをボンドで固定してください。

出来上がりはこちら!

led_blaket_kansei













ブラケット型LEDは見た目も良くなりますし、LEDを直接パネル面に出す方法だと固定が面倒で抜け落ちる可能性もありますが、ブラケット型LEDならナットで固定できますので取り付けも苦労しません。
また、特殊な色のLEDを使ったブラケット型LEDも安価に作れます。
ぜひ、ご利用ください!

販売価格は3φタイプも5Φタイプも¥65-

▼LEDブラケットはLED売り場の向い、
7セグLEDのある棚にて販売中です!

led_blaket_uriba
















このエントリーをはてなブックマークに追加

mixiチェック


個別記事TrackBack(0)│ │LED / 関連商品

新規入荷!サクションカップ

サクションカップが新規入荷しました!
sacsion_cup

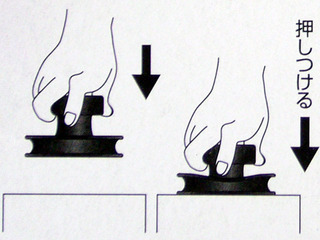

サクションカップは取っ手付きの強力な吸盤です。
金属など表面が平らで硬い物であれば押し付けるだけで
吸着します。
sacsion_torituke













取っ手のない棚や物の移動、ガラスやタイルの取り付けなど
様々な場面で活用できます。

最大耐荷負荷は15kgなので、そこそこ重たいものでも
持ち上げることができます。
実際にパソコンをサクションカップ1個で持ち上がりました。

対象物の形状によっては2個あると便利かもしれません。

という非常に強力吸盤なのですが・・・
取り外しは実に簡単!
sacsion_hazusi













パワーアンプの天板外しなどに使用できそうですね。

【仕様】
本体材質:天然ゴム
吸盤サイズ:約Φ83mm
使用可能材質:
金属、ガラス、タイルなど表面が硬く吸着する面が平らなもの。
表面に穴、凹凸、ザラツキのある物には使用できません。


販売価格¥580-

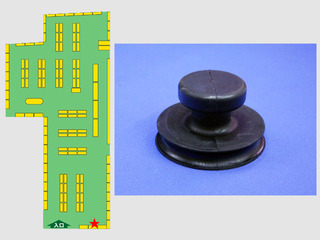

▼サクションカップは工具売り場にて販売中!
sacsion_uriba



このエントリーをはてなブックマークに追加

mixiチェック


個別記事TrackBack(0)│ │入荷情報 | 工具・治具

2010年10月01日

【売場案内】書籍 / 雑誌

入口からまっすぐに進んで左手に書籍/雑誌売り場がございます。

syoseki_uriba














書籍売り場の全貌
syoseki_uriba2日本橋・でんでんタウンの中でも専門書籍の豊富さを誇るデジットの書籍売り場です!










syoseki_uriba3














syoseki_uriba4













マイコン関連はもちろん、センサ、高周波、メカトロ、プログラミング、言語、シミュレータ、CAD、オーディオ関連、フィジカルコンピューティングetc・・・
ここでは書ききれないほどのジャンルの書籍を細かく取り揃えております。

もちろん、アナログ / デジタルIC、LED、電子工作関連など初心者向けの
基礎的な書籍も豊富に取り揃えております!


syoseki_uriba6













トランジスタ技術、Interfaceなどの雑誌も用意しております!
バックナンバーも一部ございますので買い忘れた
号など、もしかすると
見つかるかも知れません。


新刊をはじめ売れ筋や話題の本はこちらのコーナーです!
syoseki_uriba5













新刊はこのコーナーでチェック!
また、話題の本や売れ筋の本スタッフが厳選して並べております。

書籍は袋で閉じて販売しておりますので安心してお求めいただけます。
また、各書籍に見本誌を用意しておりますので内容を確認しながら
書籍選びができます。


もし本が必要になったら、ぜひデジットへお越しください!
