2010年09月25日

JRC オーディオ用オペアンプ『MUSESシリーズ』入荷!

(2012.03.31 UPDATE)

JRC(新日本無線)のオーディオ用オペアンプ『MUSESシリーズ』3種類入荷いたしました!
muses_all※MUSES8920Dが入荷して、現在は4種類です。





JRCが音質にこだわり、あらゆるオーディオIC技術を結集し、生産性を意識せずコスト度外視で開発したオーディオ用オペアンプのシリーズです。


ハイエンドオーディオ向け
2回路入りJ-FET入力高音質オペアンプ MUSES01D
muses01dmuses_pin






音質に大きな影響を与えるフレームに、世界で初めて無酸素銅を採用したハイエンドオーディオ機器に最適なオペアンプ。MUSESシリーズのフラグシップモデルです。

【スペック MUSES01】
・動作電源電圧:Vopr= ±9V ~ ±16V
・低雑音:9.5nV/√Hz typ. @f=1KHz
・入力オフセット電圧:VIO= 0.8mV typ. 5mV max.
・入力バイアス電流:IB= 200pA typ. 800pA max. @Ta=25°C
・電圧利得:Av=105dB typ.
・スルーレート:SR=12V/us typ.
・パッケージ:DIP-8P
DATASHEET
販売価格:¥3,500-

(2010.10.05追記)
共立エレショップに登録しておりますので通販ご希望の方はご利用ください
2回路入J-FET入力高音質オペアンプ / MUSES01D



2回路入りバイポーラ入力高音質オペアンプ
MUSES02D

muses02dmuses_pin






MUSES01と並んで、JRCがフラグシップと位置づけるMUSES02。MUSES01のJ-FET入力に対し、MUSES02ではバイポーラ入力を採用しています。

【スペック MUSES02
動作電源電圧:Vopr= ±3.5V ~ ±16V
低雑音:4.5nV/√Hz
入力オフセット電圧:VIO= 0.3mV typ. 3mV max.
入力バイアス電流:IB= 100nA typ. 500nA max. @Ta=25°C
電圧利得:Av=110dB typ.
スルーレート:SR=5V/us typ.
パッケージ:DIP-8P
DATASHEET
販売価格:¥3,400-

(2010.10.05追記)
共立エレショップに登録しておりますので通販ご希望の方はご利用ください
2回路入バイポーラ入力高音質オペアンプ / MUSES02D



オーディオ機器向け
2回路入り高音質オペアンプ MUSES8820

muses8820dmuses_pin






MUSES8820は量産向けに、MUSES01/02に求めた高音質の開発コンセプトを踏襲しながら、材料の最適化を図り生産能力向上とコスト低減を実現。
MUSESを気軽に楽しむならコレです。

【スペック MUSES8820】
動作電源電圧:Vopr= ±3.5V ~ ±16V
低雑音:4.5nV/√Hz
入力オフセット電圧:VIO= 0.3mV typ. 3mV max.
入力バイアス電流:IB= 100nA typ. 500nA max. @Ta=25°C
電圧利得:Av=110dB typ.
スルーレート:SR=5V/us typ.
パッケージ:DIP-8P
DATASHEET

販売価格:¥400-

(2010.10.05追記)
共立エレショップに登録しておりますので通販ご希望の方はご利用ください。
2回路高音質オペアンプ / MUSES8820


(2012.03.31追記)
新日本無線 オーディオ用オペアンプ「MUSES8920D」が入荷しました!

MUSES8920D¥480-
muses8920pin






MUSES8920D紹介Blog記事

共立エレショップに登録しておりますので通販ご希望の方はご利用ください
2回路入りオーディオ用J-FET入力高音質オペアンプ / MUSES8920D



▼MUSESシリーズの売り場はレジカウンターにて販売しております!
muses_uriba
















このエントリーをはてなブックマークに追加

mixiチェック


個別記事TrackBack(0)│ │IC / 半導体 | オーディオ / 関連

2010年09月24日

ブレッドボードを使用したLEDキャンドルの製作

LEDキャンドルIC『CDT3460-02』を使用し、ブレッドボード上で回路を組みます。
電子回路初心者の方でも簡単に組んでいただけると思います。

cdt34603460pin






CDT3460-02のDATASHEET

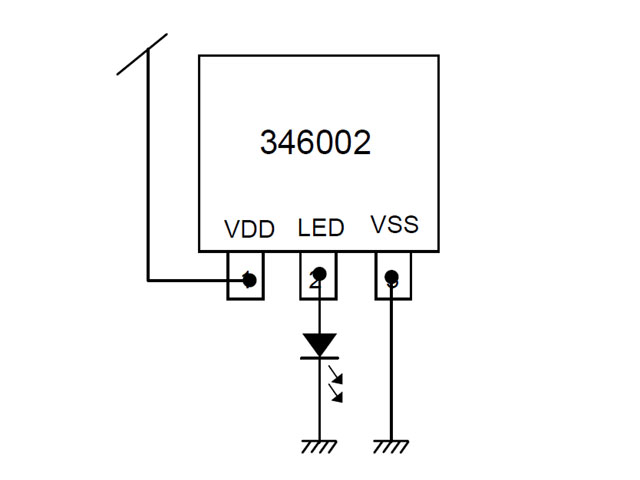

【回路図】

cdt3460_scm1







回路はいたって簡単です。今回は回路図をすぐに理解しなくても画像を見ながら組めるようにしておりますが、同時に回路図と見比べながら組んでいくと回路が理解しやすいと思います。

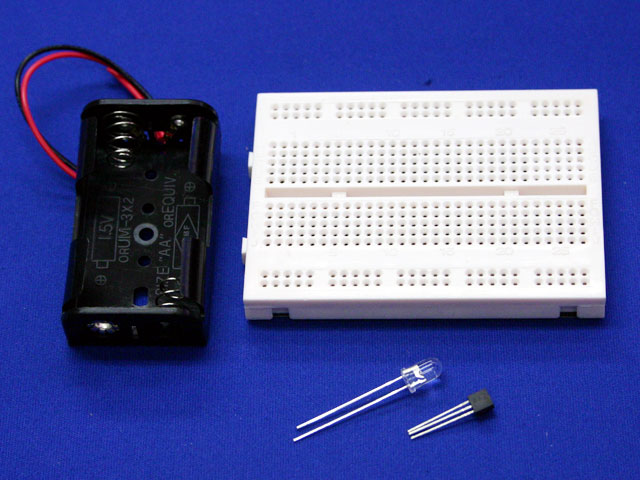

【使用パーツ】

kh102cdtset






ほんのわずかなパーツでできあがりますので製作は簡単です!

【パーツリスト】
・ブレッドボード「KH-102N」×1枚 ¥300
・LEDキャンドルIC「CDT3460-02」×1個 ¥50
・ロウソク色(炎色)LED「HCWH-A51A-32」×1個 ¥120
・単3×2電池ケース「BH321A」¥55
・ジャンプワイヤー(リード線や電線などでも代用可)


小型ブレッドボードでもスペースを持て余してしまうぐらいのパーツ量です。

【ブレッドボード内部の接続】
kh-102n_setuzoku






ブレッドボードの内部構造は、上記画像の通り黄線の部分は横に、青線の部分は縦に接続されています。
ブレッドボード上で回路を組む際に知識として内部構造を理解しておいてください。



【電源ラインの接続】

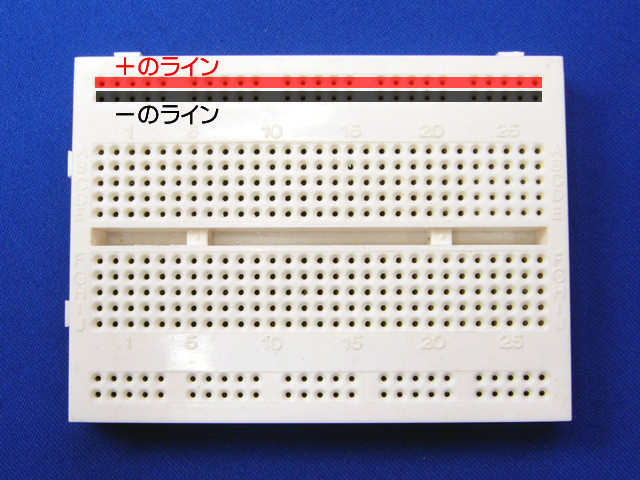

cdt-1






まず、画像のブレッドボードの赤いライン「+」黒いラインを「-」とし、これを電源ラインとして使用します。

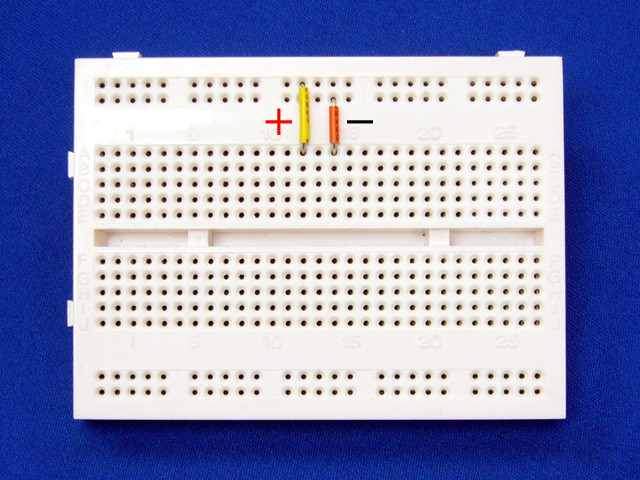

cdt-2






電源ラインのをジャンプワイヤーで部品ポイント側に渡します。
(ジャンプワイヤーはリード線や電線などでも代用可)


【CDT3460-02の接続

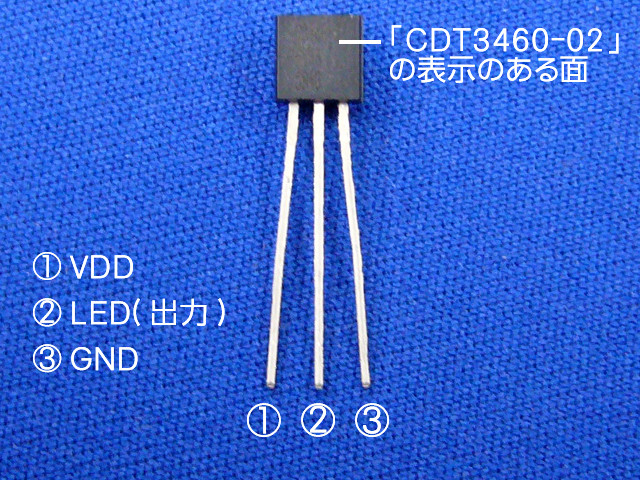

cdt3460_pin

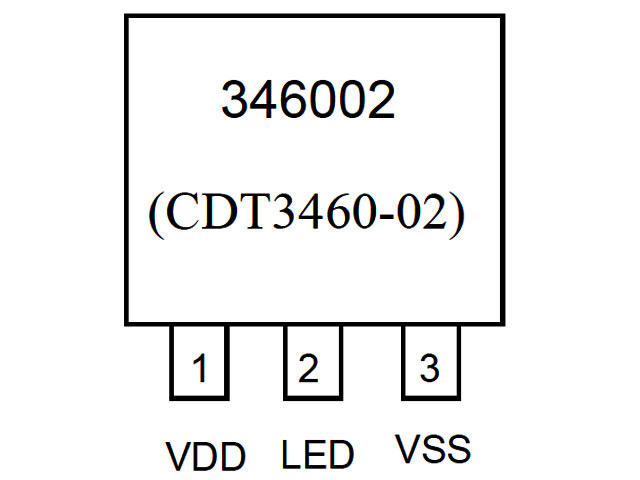

CDT3460-02には極性がありますので、足配置の番号を確認しておきます。
①VDD=+、②LED=出力、③GND=-となっております。

足配置を間違えて接続すると動作しません。最悪の場合はICが壊れる事もありますので充分注意してください。

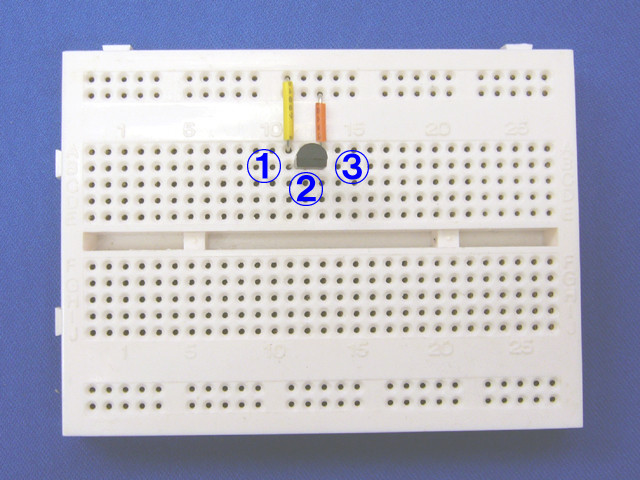

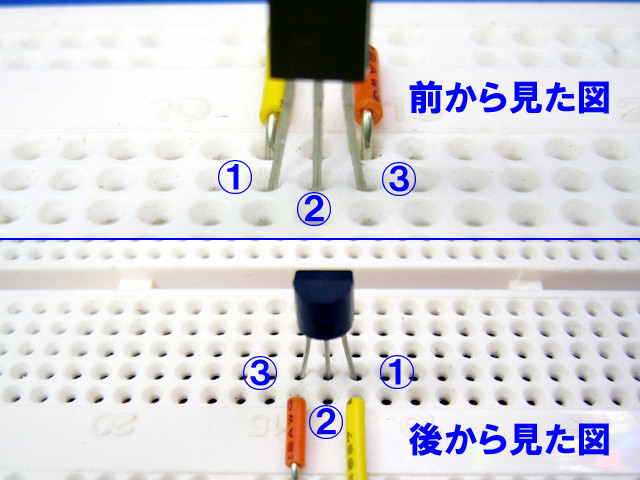

cdt-3cdt-4a






上図の通り、CDT3460-02の①を電源ライン「+」に、③を電源ライン「-」に合わせてブレッドボードに差し込みます。この時点では②には何も繋がっていない状態です。



【ロウソク色(炎色)LEDの接続】
cdt_led






LEDには極性があります。リードの長い方がA(アノード)、短い方がK(カソード)です。極性を間違えるとLEDは点灯しません。最悪の場合はLEDが壊れる事もありますので充分注意してください。

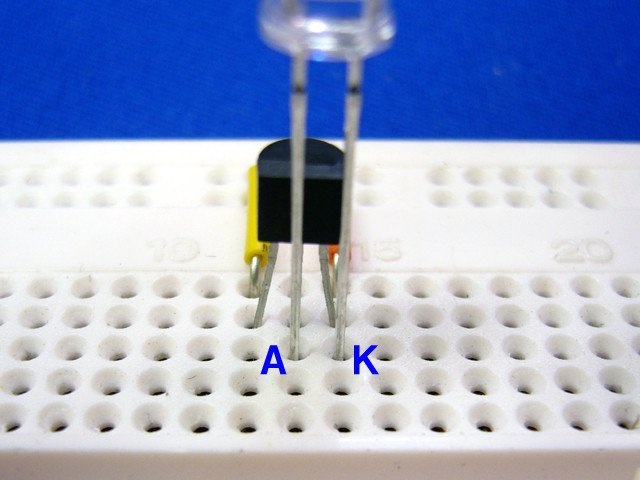

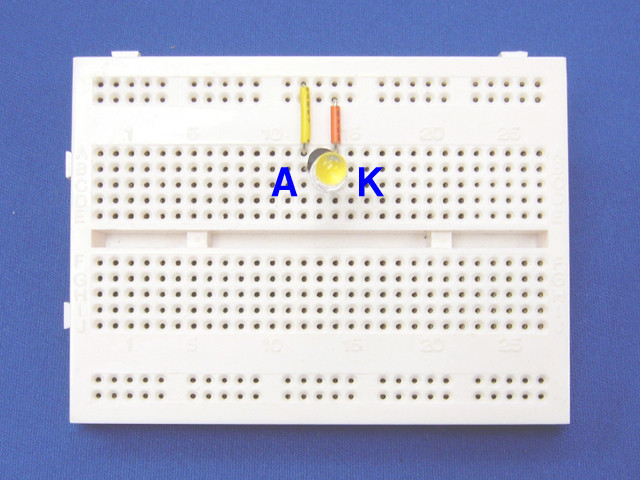

cdt-5cdt-6






上画の通り、CDT3460-02の「②」にLEDの「A」を、「③」に「K」を合わせてブレッドボードに差し込みます。



【電池ケースの接続

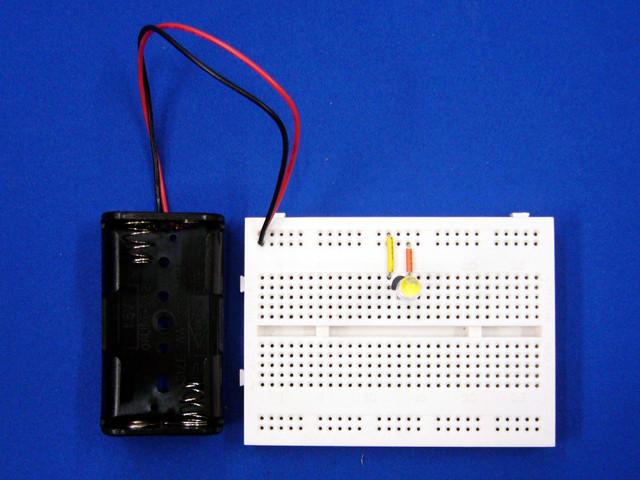

cdt-7






電池ケースは赤いリードが「+」黒いリードが「-」になります。ブレッドボードの電源ライン+を確認しながら電池ケースの赤いリード黒いリードを図の通り接続します。接続を間違えると回路は動作しません。
最悪の場合はすべての部品が壊れる事もありますので充分注意してください。

cdt-8






あとは電池ケースに単3電池×2本を入れればLEDキャンドルが動作します万が一、動作いないようであれば、すぐに電池を抜いて、各部品の接続を再度確認してください。

【動作しなかった場合のチェック】
・電池ケースの+/-を間違えていないか?
・部品の向きを間違えていないか?
・部品が正しい位置に接続されているか?
・ブレッドボードのポイント穴に部品を奥までしっかり差し込んでいるか?



▼LEDキャンドルICデモ動画
(@Youtube)



LEDに「光拡散キャップ」「トレーシングペーパー」などを使用して光を拡散させる方がきれいに見えます。
また、直接光を見るより間接的な光を見る方が、よりロウソクっぽく見えます。


▼使用する各パーツは以下の売り場で販売中!
cdt_parts_uriba


















このエントリーをはてなブックマークに追加

mixiチェック


個別記事TrackBack(0)│ │電子工作/回路図

2010年09月21日

【商品情報】小型ブレッドボード『KH-102N』

ハンダ付け不要で、ICやコンデンサ、リード線など差し込むだけで
実験回路が完成する便利なブレッドボード。

小規模な回路をテスト的に組むのに、一般的なブレッドボードでは
大きすぎて作業台がブレッドボードで占拠されて作業効率も悪いです。

そこで、小型ブレッドボード『KH-102N』をご紹介します!

kh102a













サイズ:80×60mmというコンパクトさ、ポイント穴数は390個です。

小型ながら電源ライン用ポイント穴も上下に用意されています。
小規模回路なら、『KH-102H』で充分に組めます。

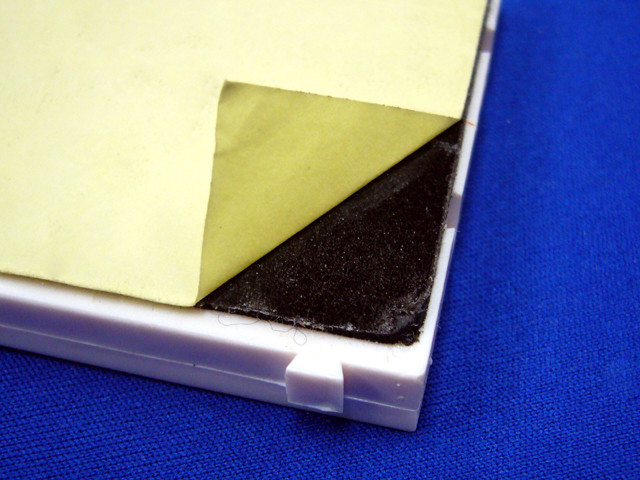

また、裏面は粘着テープ付きですので『KH-102H』をケースなどに
固定することもできます。
kh102

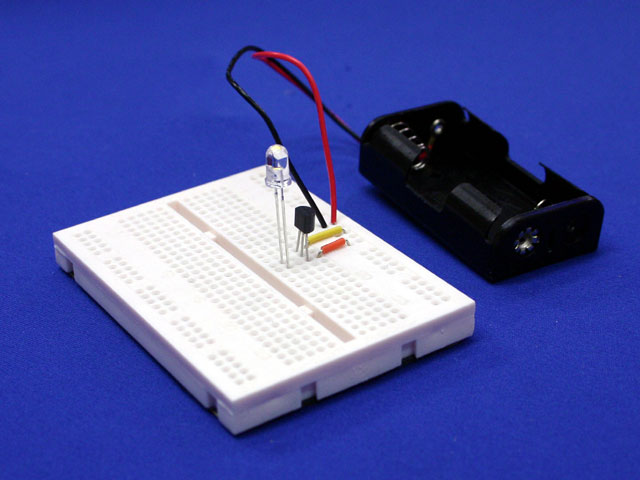

KH-102Nで回路を組んだ例

kh102cdt_kairo













LEDキャンドルIC『CDT3460-02(¥50)』
の回路を
KH-102N上で組んでみました。

kh102_cdt_tentou













※ブレッドボード+LEDキャンドルICの記事は後日掲載します!

公開いたしましたのでご覧ください!(2010.09.24追記)

販売価格:¥300-

2010.11.18追記
共立エレショップにも登録しておりますのでご利用ください
小型ブレッドボード KH-102N
http://eleshop.jp/shop/g/g738313/



▼KH-102Nはこちらの売り場で販売中です!

kh102_uriba

















このエントリーをはてなブックマークに追加

mixiチェック


個別記事TrackBack(0)│ │その他電子パーツ | 電子工作/回路図

2010年09月20日

無線モジュール搭載ARM基板(USB)『KBC-RFUARM』入荷!


KEISEEDS新製品、無線モジュール搭載ARM基板『KBC-RFUARM』が入荷しました!


無線モジュール搭載ARM基板 KBC-RFUARM 販売価格¥13,900-
kbcrfuarmkbcrfuarm_scm







【概要】
アナログデバイセス社「ADuC7128(ARM7TDMIコア)」に、NECエンジニアリング社製2.4GHz無線モジュール「TY24FM- E2024」を組み合わせた無線伝送用CPUボード。

126KBフラッシュ/8KBRAM構成でUSBシリアルブリッジ経由の書き込みに対応します。初期状態でシリアルプログラミング機能が利用できるため、WindowsPCがあれば、プログラミングが可能です。また、書込み器やJTAG(JTAGエミュレータが別途必要)経由でも可能です。

高機能ARMチップに無線モジュールの組み合わせにより、移動テレメトリーやロボットなど配線が邪魔になる用途にご利用いただけます。

【主な仕様】
・電源:5V入力またはUSBバスパワー(内部3.3V動作)
・消費電力:65mA(USB未接続、I/O端子未接続、無線モジュールアクティブ時)
・I/F:USBminiBタイプ
・基板サイズ:W84×D55mm
 説明書(一部公開)

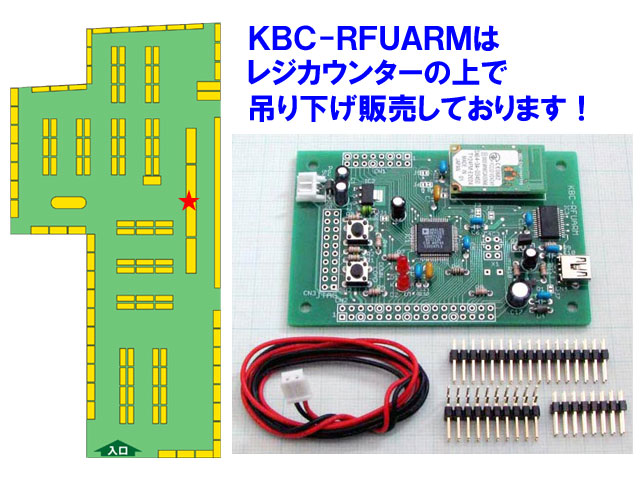

▼こちらの売り場で販売しております!
kbcrfuarm_uriba













(2010.11.18追記)
共立エレショップに登録しておりますので通販ご希望の方はご利用ください
無線モジュール搭載ARM基板(USB) / KBC-RFUARM



このエントリーをはてなブックマークに追加

mixiチェック


個別記事TrackBack(0)│ │マイコン / 関連

AVRマイコン『ATmega1284P-PU』と『ATmega1284P-AU』入荷!


ATMELの高性能AVRマイコン、『ATmega1284P-PU』と『ATmega1284P-AU』が入荷いたしました!

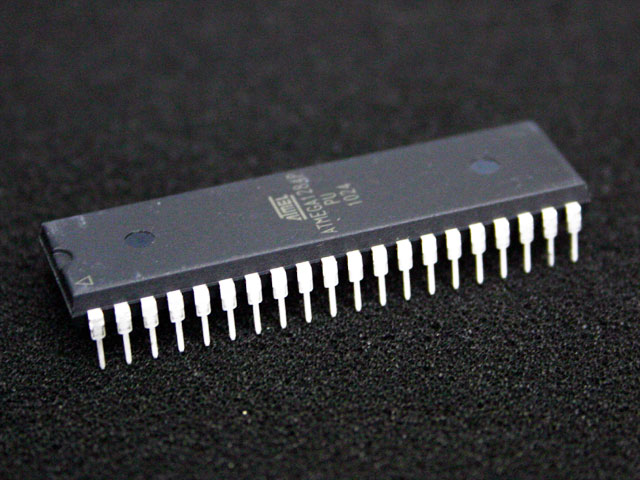

ATmega1284P-PUDIP-40P 販売価格¥1,100-

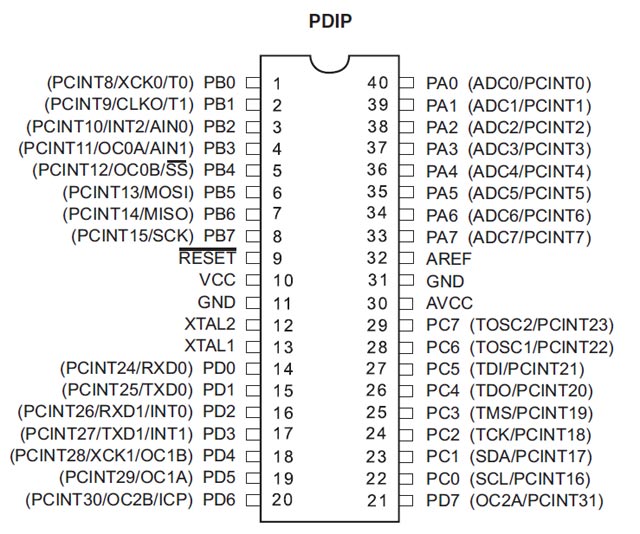

atmega1284p-puatmega1284p_ashi

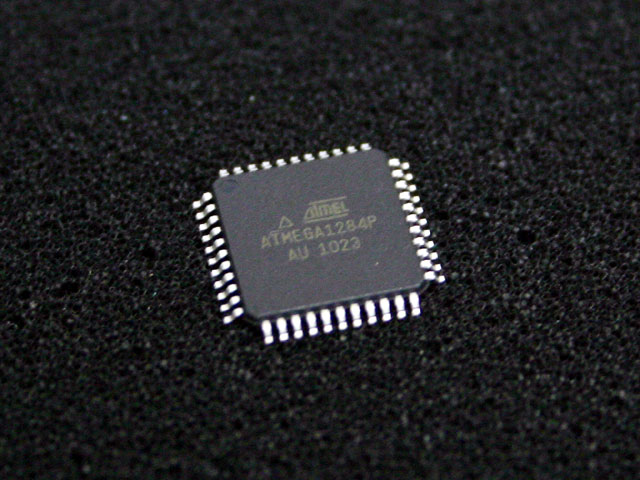

ATmega1284P-AUQFP-44P
販売価格¥1,100-
atmega1284p-au

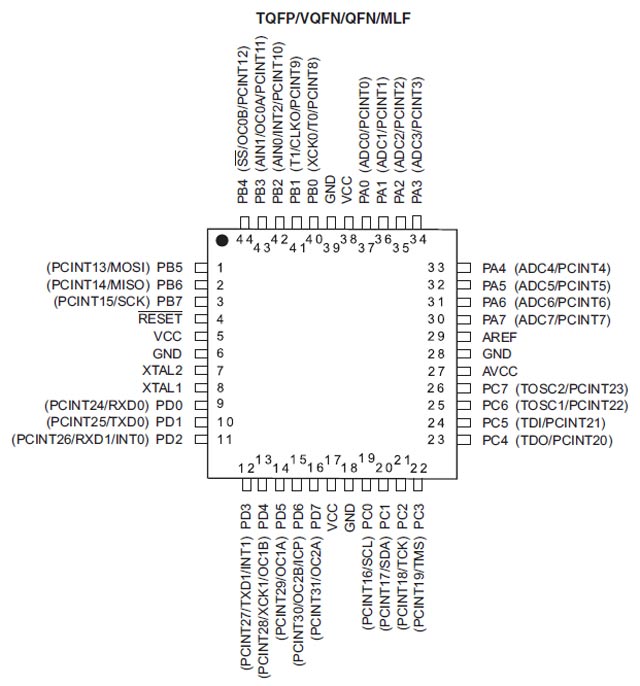

atmega1284au_ashi






ATmega164/324/644/1284シリーズのなかでメモリ容量が最大
扱いやすいDIP-40P、省スペースのQFP-44Pの両方を取扱いたしております。


【共通スペック・特徴】

・Flash:128kB
・SRAM
16kB
・EEPROM
4kB
・I/O
32本
・実行スピード
20MIPS/20MHz
・シリアルI/F(USI)
SPI,USART,I2Cコンパチ
・16bitタイマ/カウンタ×2ch
・8bitタイマ/カウンタ×2ch
・リアルタイムカウンタ×1ch
・10bit ADC×8ch
・PWM×6ch
・アナログコンパレータ
・インターナルクロック
・ブートモード用ブート領域確保設定可
・JTAG内臓
・VCC
1.8V~5.5V
DATASHEET

▼AVRマイコン「ATmega1284Pシリーズ」は
レジカウンターよりお出しいたしております!

MEGA1284
















(2010.10.05追記)
共立エレショップに登録しましたので通販ご希望の方はご利用ください。
AVR FLASHマイコン / Atmega1284P-PU (DIP)
AVR FLASHマイコン / Atmega1284P-AU (QFP)
