2013年05月13日
新発売！CR型RIAAイコライザアンプ独立実験基板キット「EQ_CR_G」
（2013.05.15 UPDATE）
CR型RIAAイコライザアンプの独立実験基板キットを新発売しましたのでご紹介いたします。
CR型RIAAイコライザアンプ単独基板「EQ_CR_G」
CR型RIAAイコライザアンプの単独基板のキットです。
レコードプレーヤ（ターンテーブル）の出力をRIAAイコライザアンプを通してライン出力に変換します。
フォノイコライザ入力のないオーディオアンプが多い昨今ですが、RIAAイコライザアンプキットを使えばオーディオアンプのライン入力に接続してレコードを楽しめます。
◆特徴
MM型のカードリッジに対応しています。
ゲインは1kHzにて100倍(40dB)です。
入力に直流カット用コンデンサ（オプション）を追加するためのスペースがあります。
オーディオプリアンプの試作実験に最適です。
◆オペアンプ
オペアンプにT.I.の「OPA2134PA」を採用しています。
◆オーディオ用コンデンサ
ニチコンのオーディオ用コンデンサ「FWシリーズ」、WIMAのフィルムコンデンサを採用しています。
◆カップリングコンデンサ付属
カップリングコンデンサにAudiophilerのMKPコンデンサ400V 10uFが2個付属しています。
イコライザアンプ基板「EQ_CR_G」の出力をカップリングコンデンサに通します。
◆接続例
イコライザアンプとして使用する場合、上図の通りに接続します。
上図の左は出力をカップリングコンデンサに通してRCAコネクタに接続しています。
上図の右は、カップリングコンデンサに通してボリューム基板「VR_D」に接続しています。
◆製作例
電源回路に±電源可変電圧レギュレータ基板キット「REG317337_B」、トロイダルトランス「HDB-10」を使用、ケースに「電源コネクタ付きクラフトケース200」を使っています。
製作例はデジット店頭で展示しておりますので、ぜひご覧ください！
その他、「EQ_CR_G」をA/Dコンバータやコーデックなどの独立実験基板と組み合わせてレコードの音源をデジタル化にしてみたり、USBオーディオインターフェイスキットの入出力タイプ「USBANA2906-kit」を使ってPCに取り込むなど、レコードプレーヤの用途が更に広がります。
レコード現役の方はもちろん、レコードを眠らせている方も、ぜひレコードプレーヤを引っ張り出して、CR型RIAAイコライザアンプ独立実験基板キット「EQ_CR_G」を使って聴いてみませんか？
【EQ_CR_Gの主な仕様】
・回路形式：CR型
・オペアンプ：OPA2134PA
・入力抵抗：47kΩ
・ゲイン：1kHzにて100倍（40dB）
・周波数特性：30Hz～10kHzまで
・±0.5dB以内（出力に直流カット用コンデンサ10μFを接続、負荷抵抗5kΩ時）
・電源電圧：±12V～±15V（2電源）
・基板寸法(約)：64×33mm
・M3ねじで取り付け可能
キット説明書（PDF）
販売価格：￥2,730-
▼CR型RIAAイコライザアンプ独立実験基板キット「EQ_CR_G」は
▼各種独立実験基板キットの売り場にて販売中です！
（2013.05.15 追記）
共立エレショップに登録しておりますので通販ご希望の方はご利用ください。
CR型RIAAイコライザアンプ独立実験基板キット / EQ_CR_G
CR型RIAAイコライザアンプの独立実験基板キットを新発売しましたのでご紹介いたします。
CR型RIAAイコライザアンプ単独基板「EQ_CR_G」
CR型RIAAイコライザアンプの単独基板のキットです。
レコードプレーヤ（ターンテーブル）の出力をRIAAイコライザアンプを通してライン出力に変換します。
フォノイコライザ入力のないオーディオアンプが多い昨今ですが、RIAAイコライザアンプキットを使えばオーディオアンプのライン入力に接続してレコードを楽しめます。
◆特徴
MM型のカードリッジに対応しています。
ゲインは1kHzにて100倍(40dB)です。
入力に直流カット用コンデンサ（オプション）を追加するためのスペースがあります。
オーディオプリアンプの試作実験に最適です。
◆オペアンプ
オペアンプにT.I.の「OPA2134PA」を採用しています。
◆オーディオ用コンデンサ
ニチコンのオーディオ用コンデンサ「FWシリーズ」、WIMAのフィルムコンデンサを採用しています。
◆カップリングコンデンサ付属
カップリングコンデンサにAudiophilerのMKPコンデンサ400V 10uFが2個付属しています。
イコライザアンプ基板「EQ_CR_G」の出力をカップリングコンデンサに通します。
◆接続例
イコライザアンプとして使用する場合、上図の通りに接続します。
上図の左は出力をカップリングコンデンサに通してRCAコネクタに接続しています。
上図の右は、カップリングコンデンサに通してボリューム基板「VR_D」に接続しています。
◆製作例
電源回路に±電源可変電圧レギュレータ基板キット「REG317337_B」、トロイダルトランス「HDB-10」を使用、ケースに「電源コネクタ付きクラフトケース200」を使っています。
製作例はデジット店頭で展示しておりますので、ぜひご覧ください！
その他、「EQ_CR_G」をA/Dコンバータやコーデックなどの独立実験基板と組み合わせてレコードの音源をデジタル化にしてみたり、USBオーディオインターフェイスキットの入出力タイプ「USBANA2906-kit」を使ってPCに取り込むなど、レコードプレーヤの用途が更に広がります。
レコード現役の方はもちろん、レコードを眠らせている方も、ぜひレコードプレーヤを引っ張り出して、CR型RIAAイコライザアンプ独立実験基板キット「EQ_CR_G」を使って聴いてみませんか？
【EQ_CR_Gの主な仕様】
・回路形式：CR型
・オペアンプ：OPA2134PA
・入力抵抗：47kΩ
・ゲイン：1kHzにて100倍（40dB）
・周波数特性：30Hz～10kHzまで
・±0.5dB以内（出力に直流カット用コンデンサ10μFを接続、負荷抵抗5kΩ時）
・電源電圧：±12V～±15V（2電源）
・基板寸法(約)：64×33mm
・M3ねじで取り付け可能
キット説明書（PDF）
販売価格：￥2,730-
▼CR型RIAAイコライザアンプ独立実験基板キット「EQ_CR_G」は
▼各種独立実験基板キットの売り場にて販売中です！
（2013.05.15 追記）
共立エレショップに登録しておりますので通販ご希望の方はご利用ください。
CR型RIAAイコライザアンプ独立実験基板キット / EQ_CR_G
よく切れる！Victorのマイクロニッパー
”Victor”ブランドでおなじみ花園工具のマイクロニッパーをご紹介します。
マイクロニッパーは刃先が小さいく、電子工作をはじめとするホビーなど、細かい作業に向いています。
とにかくよく切れる良質なニッパーなので、オススメします！
デジットではVictorのマイクロニッパーを6種類取りそろえております。
◆マイクロニッパー 101BS 100mm ￥2,840-
精密機器等の組立・修理から、ホビー関係等に幅広く使用できます。
頭部が小さく刃先が鋭角で特に細かい作業に適しています。
切断能力：鉄線Φ0.8mm、銅線Φ1.2mm
※硬線は切断できません。
◆マイクロニッパー 105BS 100mm￥2,300- / 120mm￥2,300-
精密機器等の組立・修理から、ホビー関係等に幅広く使用できます。
頭部を小さくして細かい作業に適しています。
切断能力（100mm / 120mm）：鉄線Φ0.8mm、銅線Φ1.2mm
※硬線は切断できません。
◆マイクロニッパー 110BS 100mm￥2,820- / 125mm￥2,820-
精密機器等の組立・修理から、ホビー関係等に幅広く使用できます。
125mmはストッパー付で開き幅が小さく長時間の切断作業に適しています。
切断能力（100mm）：鉄線Φ1.0mm、銅線Φ1.8mm
切断能力（120mm）：鉄線Φ1.2mm、銅線Φ2.0mm
※硬線は切断できません。
◆マイクロニッパー 180BS 120mm￥3,840-
精密機器等の組立・修理から、ホビー関係等に幅広く使用できます。
浸炭焼入れにより刃先の硬度を上げ、ピアノ線（0.5φまで）の切断も可能です。
切断能力：鉄線Φ1.2mm、銅線Φ2.0mm
余談ですが、日本ビクター等でおなじみの蓄音機の前に座っている犬は「ニッパー」って名前だそうです。
▼Victor（花園工具）マイクロニッパーは工具売場にて販売中です！
マイクロニッパーは刃先が小さいく、電子工作をはじめとするホビーなど、細かい作業に向いています。
とにかくよく切れる良質なニッパーなので、オススメします！
デジットではVictorのマイクロニッパーを6種類取りそろえております。
◆マイクロニッパー 101BS 100mm ￥2,840-
精密機器等の組立・修理から、ホビー関係等に幅広く使用できます。
頭部が小さく刃先が鋭角で特に細かい作業に適しています。
切断能力：鉄線Φ0.8mm、銅線Φ1.2mm
※硬線は切断できません。
◆マイクロニッパー 105BS 100mm￥2,300- / 120mm￥2,300-
精密機器等の組立・修理から、ホビー関係等に幅広く使用できます。
頭部を小さくして細かい作業に適しています。
切断能力（100mm / 120mm）：鉄線Φ0.8mm、銅線Φ1.2mm
※硬線は切断できません。
◆マイクロニッパー 110BS 100mm￥2,820- / 125mm￥2,820-
精密機器等の組立・修理から、ホビー関係等に幅広く使用できます。
125mmはストッパー付で開き幅が小さく長時間の切断作業に適しています。
切断能力（100mm）：鉄線Φ1.0mm、銅線Φ1.8mm
切断能力（120mm）：鉄線Φ1.2mm、銅線Φ2.0mm
※硬線は切断できません。
◆マイクロニッパー 180BS 120mm￥3,840-
精密機器等の組立・修理から、ホビー関係等に幅広く使用できます。
浸炭焼入れにより刃先の硬度を上げ、ピアノ線（0.5φまで）の切断も可能です。
切断能力：鉄線Φ1.2mm、銅線Φ2.0mm
余談ですが、日本ビクター等でおなじみの蓄音機の前に座っている犬は「ニッパー」って名前だそうです。
▼Victor（花園工具）マイクロニッパーは工具売場にて販売中です！
電圧増幅真空管「6N2P」
電圧増幅真空管｢6N2P｣ をご紹介します。
6N2Pは、オーディオアンプやギターアンプなどで多用されている12AX7（ECC83）の相当品として有名です。
ただし、12AX7とはピン配置が異なりますのでご注意ください。

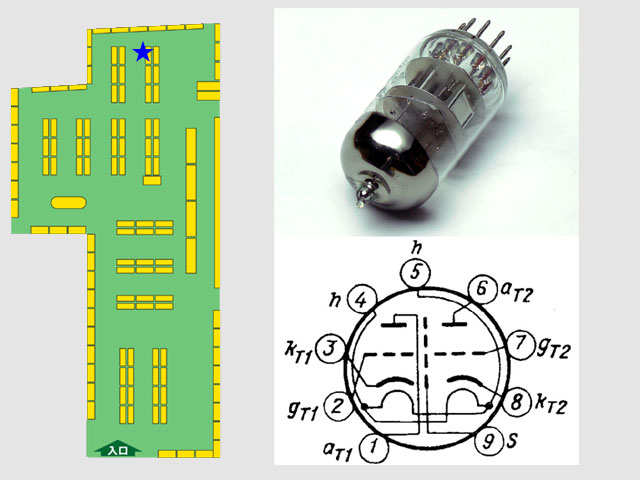

◆6N2Pのピン配置
DATASHEET（PDF）
※6N2Pはロシア語で「6Н2П」になります。
中国製 電圧増幅管6N2P 販売価格：￥500-
（データシート付属）
▼電圧増幅管「6N2P」は真空管ソケット売り場にて販売中です！
6N2Pは、オーディオアンプやギターアンプなどで多用されている12AX7（ECC83）の相当品として有名です。
ただし、12AX7とはピン配置が異なりますのでご注意ください。
◆6N2Pのピン配置
DATASHEET（PDF）
※6N2Pはロシア語で「6Н2П」になります。
中国製 電圧増幅管6N2P 販売価格：￥500-
（データシート付属）
▼電圧増幅管「6N2P」は真空管ソケット売り場にて販売中です！
2013年05月12日
特価サムホイールスイッチを、紹介させていただきます。

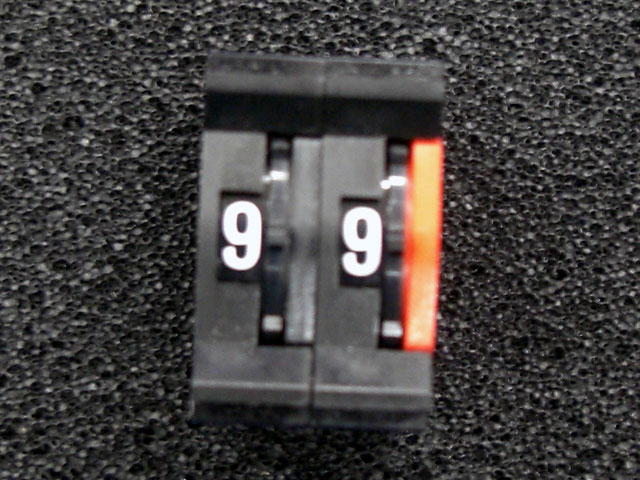

オムロンのサムホイールスイッチ「A7MD-2106-P-D」の
特価品が、入荷しました。
このスイッチはBCD出力で、リアルコードです。
内部に、ダイオードが入っていて極性があります。

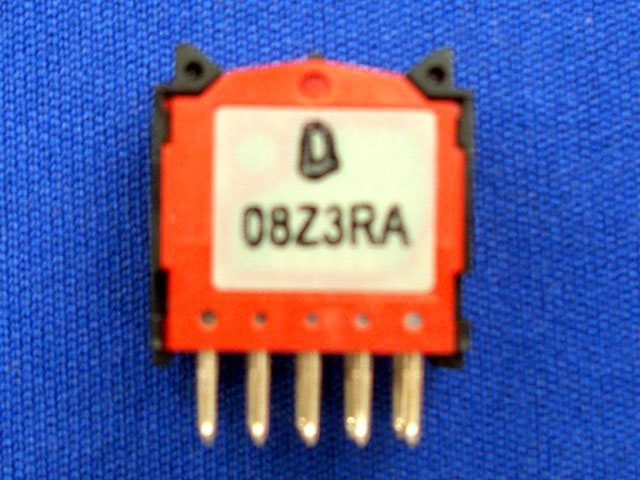

ちなみに、ピン配置は本体ボトムに書いてあります。
さすがオムロン製、親切です。
Cは、アノードコモンです。
サムホイールスイッチでマイコンに
初期値を設定して、タイマーを作ったり
動作モードを変更したり、いろいろ使えます。
電子錠を作っても面白いかも。
いろいろ遊んでみてください。
特価 ￥100/個
￥90/個（100ヶ時）
特価品が、入荷しました。
このスイッチはBCD出力で、リアルコードです。
内部に、ダイオードが入っていて極性があります。
ちなみに、ピン配置は本体ボトムに書いてあります。
さすがオムロン製、親切です。
Cは、アノードコモンです。
サムホイールスイッチでマイコンに
初期値を設定して、タイマーを作ったり
動作モードを変更したり、いろいろ使えます。
電子錠を作っても面白いかも。
いろいろ遊んでみてください。
特価 ￥100/個
￥90/個（100ヶ時）
2013年05月10日
オートマチックプッシュドリルが熱い！
ピンバイスをグルグル回すのは大変だけど、電動ドリルを使うほどでもないし。。。
そんな場面で便利なオートマチックプッシュドリルをご紹介します。
ピンバイスと電動ドリルの中間的存在で、手回しハンドドリルよりコンパクトなオートマチックプッシュドリルが便利だっ！ということで今、熱い商品です。

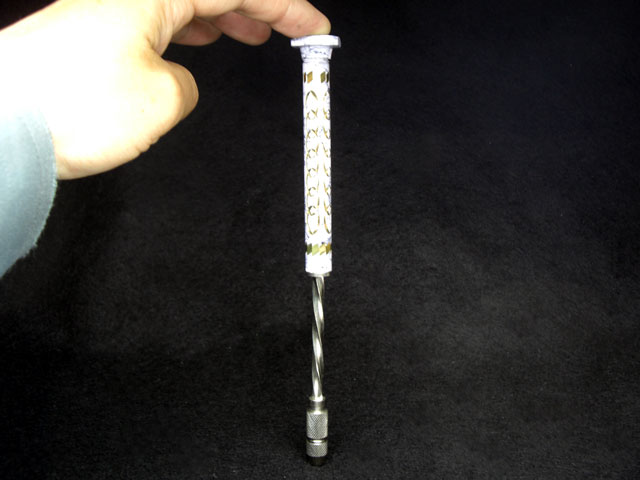

◆押し込むだけ！

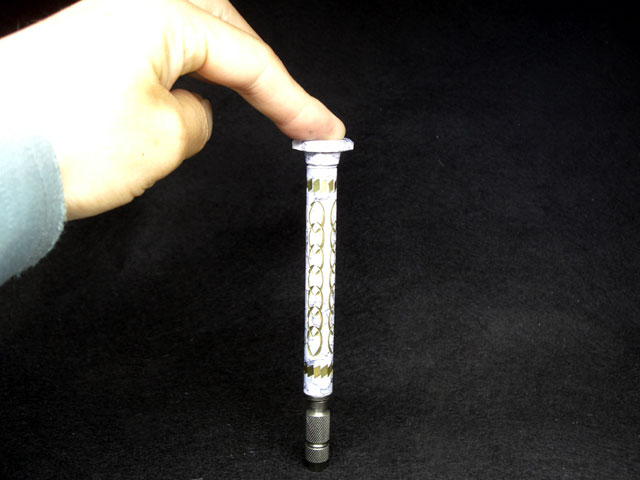

使い方は、片手をドリル先端のチャックの上にある空転するローレット部を持ち、もう一方の手でプッシュドリル本体を押し込みます。
プッシュドリル本体はバネの力で上に戻ります。

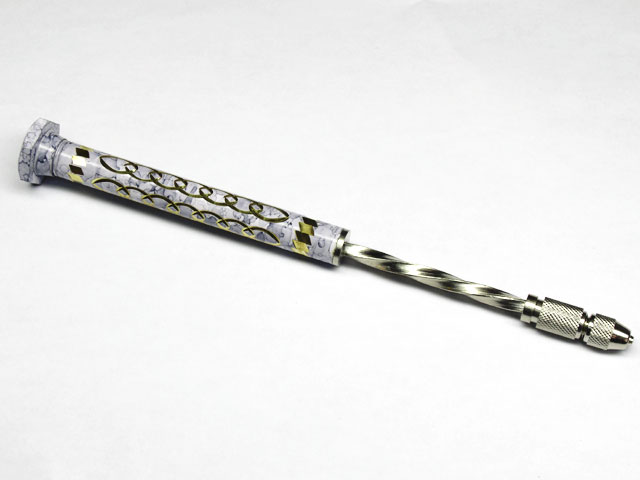

プッシュドリル本体が上下に動くことで、らせん状のシャフトとともにチャック部が回転する仕組みになっています。
（写真は撮影しながらのため片手で押してますが、実際は両手で行なってください。）

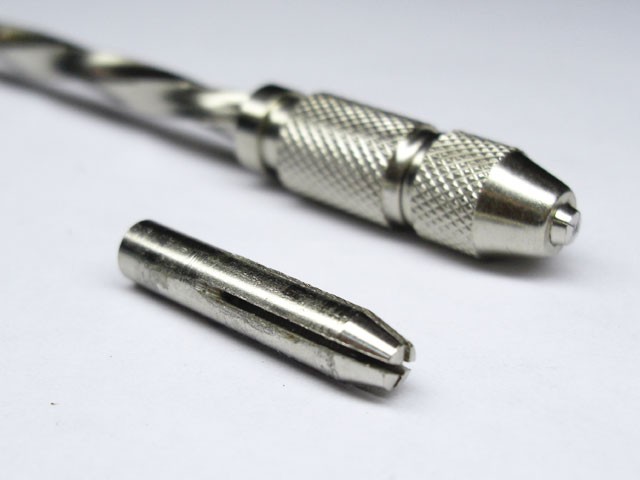

◆コレットチャック
コレットチャックはΦ0.1～1.0mmと、Φ1.0～1.9mmの2種類付属していますので、Φ0.1～1.9mmまでのドリル刃が使用できます。
電子工作をはじめ、各種模型、DIYなどなど、用途はいろいろです。
1本持っておくと便利です！
【オートマチックプッシュドリルの主な使用】
・対応ドリル刃：Φ0.1～1.9mm（ドリル刃は別売）
・コレットチャック：Φ0.1～1.0mm / Φ1.0～1.9mm（2種類）
・材質：本体、シャフト、チャック［真ちゅう］
・材質：コレットチャック［スチール］
・全長：190mm、重さ：68g
販売価格：￥1,100-

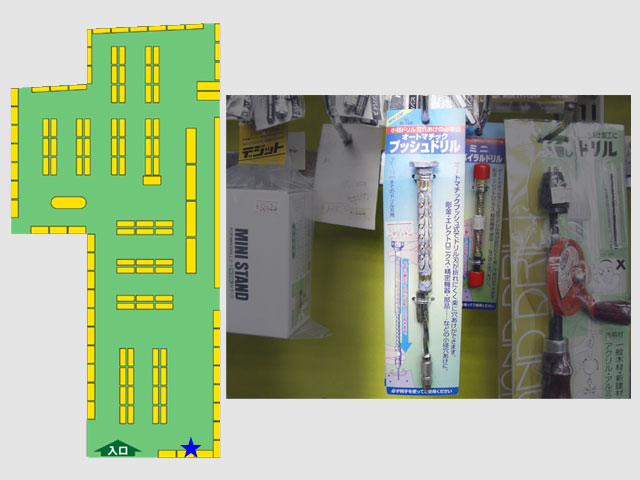

▼オートマチックプッシュドリルは切削工具売り場にて販売中です！
そんな場面で便利なオートマチックプッシュドリルをご紹介します。
ピンバイスと電動ドリルの中間的存在で、手回しハンドドリルよりコンパクトなオートマチックプッシュドリルが便利だっ！ということで今、熱い商品です。
◆押し込むだけ！
使い方は、片手をドリル先端のチャックの上にある空転するローレット部を持ち、もう一方の手でプッシュドリル本体を押し込みます。
プッシュドリル本体はバネの力で上に戻ります。
プッシュドリル本体が上下に動くことで、らせん状のシャフトとともにチャック部が回転する仕組みになっています。
（写真は撮影しながらのため片手で押してますが、実際は両手で行なってください。）
◆コレットチャック
コレットチャックはΦ0.1～1.0mmと、Φ1.0～1.9mmの2種類付属していますので、Φ0.1～1.9mmまでのドリル刃が使用できます。
電子工作をはじめ、各種模型、DIYなどなど、用途はいろいろです。
1本持っておくと便利です！
【オートマチックプッシュドリルの主な使用】
・対応ドリル刃：Φ0.1～1.9mm（ドリル刃は別売）
・コレットチャック：Φ0.1～1.0mm / Φ1.0～1.9mm（2種類）
・材質：本体、シャフト、チャック［真ちゅう］
・材質：コレットチャック［スチール］
・全長：190mm、重さ：68g
販売価格：￥1,100-
▼オートマチックプッシュドリルは切削工具売り場にて販売中です！
