2010年09月24日

ブレッドボードを使用したLEDキャンドルの製作

LEDキャンドルIC『CDT3460-02』を使用し、ブレッドボード上で回路を組みます。
電子回路初心者の方でも簡単に組んでいただけると思います。

cdt34603460pin






CDT3460-02のDATASHEET



【回路図】

cdt3460_scm1







回路はいたって簡単です。今回は回路図をすぐに理解しなくても画像を見ながら組めるようにしておりますが、同時に回路図と見比べながら組んでいくと回路が理解しやすいと思います。

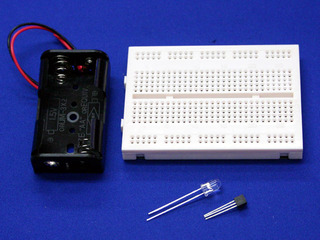

【使用パーツ】

kh102cdtset






ほんのわずかなパーツでできあがりますので製作は簡単です!

【パーツリスト】
・ブレッドボード「KH-102N」×1枚 ¥300
・LEDキャンドルIC「CDT3460-02」×1個 ¥50
・ロウソク色(炎色)LED「HCWH-A51A-32」×1個 ¥120
・単3×2電池ケース「BH321A」¥55
・ジャンプワイヤー(リード線や電線などでも代用可)


小型ブレッドボードでもスペースを持て余してしまうぐらいのパーツ量です。

【ブレッドボード内部の接続】

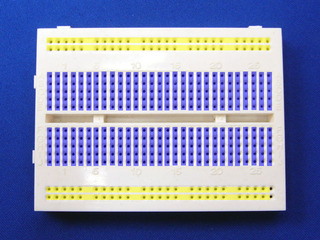

kh-102n_setuzoku






ブレッドボードの内部構造は、上記画像の通り黄線の部分は横に、青線の部分は縦に接続されています。
ブレッドボード上で回路を組む際に知識として内部構造を理解しておいてください。



【電源ラインの接続】

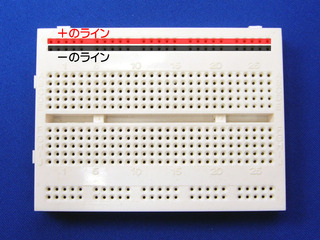

cdt-1






まず、画像のブレッドボードの赤いライン「+」黒いラインを「-」とし、これを電源ラインとして使用します。

cdt-2






電源ラインのをジャンプワイヤーで部品ポイント側に渡します。
(ジャンプワイヤーはリード線や電線などでも代用可)


【CDT3460-02の接続

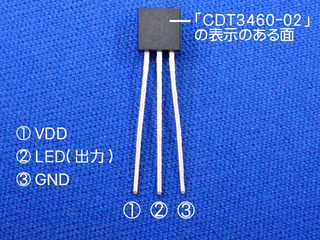

cdt3460_pin






CDT3460-02には極性がありますので、足配置の番号を確認しておきます。
①VDD=+、②LED=出力、③GND=-となっております。

足配置を間違えて接続すると動作しません。最悪の場合はICが壊れる事もありますので充分注意してください。

cdt-3cdt-4a






上図の通り、CDT3460-02の①を電源ライン「+」に、③を電源ライン「-」に合わせてブレッドボードに差し込みます。この時点では②には何も繋がっていない状態です。



【ロウソク色(炎色)LEDの接続】

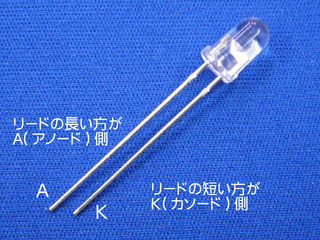

cdt_led






LEDには極性があります。リードの長い方がA(アノード)、短い方がK(カソード)です。極性を間違えるとLEDは点灯しません。最悪の場合はLEDが壊れる事もありますので充分注意してください。

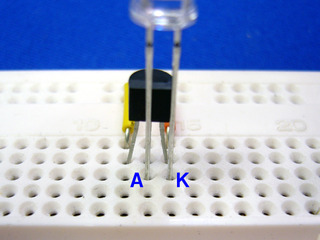

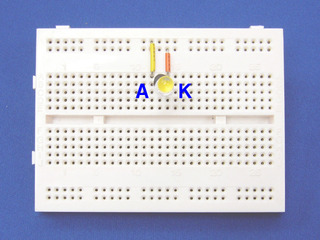

cdt-5cdt-6






上画の通り、CDT3460-02の「②」にLEDの「A」を、「③」に「K」を合わせてブレッドボードに差し込みます。



【電池ケースの接続

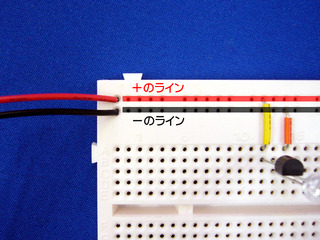

cdt-7






電池ケースは赤いリードが「+」黒いリードが「-」になります。ブレッドボードの電源ライン+を確認しながら電池ケースの赤いリード黒いリードを図の通り接続します。接続を間違えると回路は動作しません。
最悪の場合はすべての部品が壊れる事もありますので充分注意してください。

cdt-8






あとは電池ケースに単3電池×2本を入れればLEDキャンドルが動作します万が一、動作いないようであれば、すぐに電池を抜いて、各部品の接続を再度確認してください。

【動作しなかった場合のチェック】
・電池ケースの+/-を間違えていないか?
・部品の向きを間違えていないか?
・部品が正しい位置に接続されているか?
・ブレッドボードのポイント穴に部品を奥までしっかり差し込んでいるか?



▼LEDキャンドルICデモ動画
(@Youtube)



LEDに「光拡散キャップ」「トレーシングペーパー」などを使用して光を拡散させる方がきれいに見えます。
また、直接光を見るより間接的な光を見る方が、よりロウソクっぽく見えます。
