2010年10月19日
AVR Tiny2313マイコンボードキット
デジットオリジナル

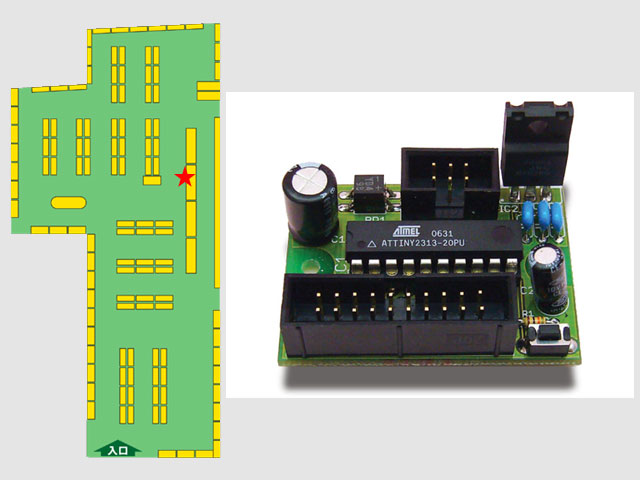

ATMEL高性能マイコン「ATtiny2313A」を搭載した汎用マイコンボード「2313_BOARD」をご紹介いたします!
ATtiny2313A搭載マイコンボード 「2313BOARD」 販売価格:¥780-


ATMEL社の高性能マイコン「ATtiny2313A」を手軽に使用できるようマイコンボードキットにしました。
プログラム書き込み用ISPポートを備え、AVRライターでプログラムをそのまま書き込み可能な実装書き込みにも対応。
デジットオリジナルライター「AVRWRT3」、ATMEL純正ライター「AVRISPmk-II」に対応しております!
基板電源電圧(Vcc/IN):DC9V~15V、リセットスイッチ実装
キット説明書(PDF)
ATtiny2313A


【BOXプラグ・ピンコネ】

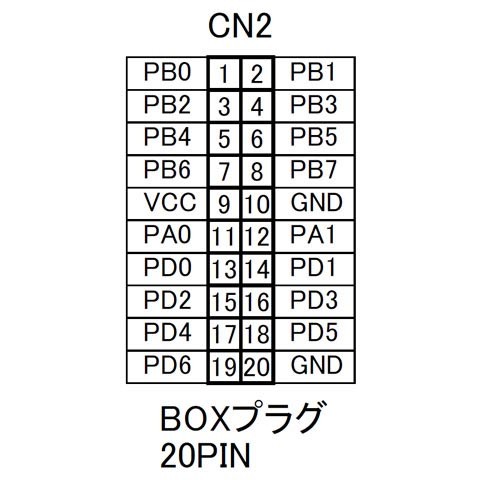

[CN2] BOXプラグ20Pin
・I/Oポート出力17本:PB0~PB7 / PA0~PA1 / PD0~PD6
・+5V定電圧出力1本
・GND出力2本

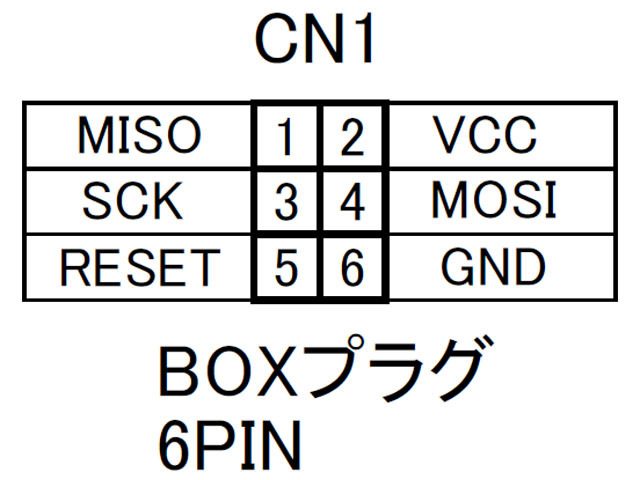

[CN1] BOXプラグ6Pin
プログラム書き込み用ISPポート
ATtiny2313の全I/Oポートと5V出力(Vcc)とGNDをBOXプラグ20Pに出力、LCDやLEDの制御、ロボット等への組込みなどに手軽に使用できます。もちろんブレッドボードでの実験にも大変便利です。

※使用例のケーブル類やLED基板等は付属しておりません。
デジットオリジナルAVRライター「AVRWRT3」
プログラムの書込みには、低価格で高性能なデジットオリジナルAVRライター「AVRWRT3」をオススメします!
AVRライター「AVRWRT3」Blog記事
販売価格¥2,400-
『高性能マイクロコントローラ活用ガイド』

ATtiny2313の応用例満載の誠文堂新光社『高性能マイクロコントローラ活用ガイド』と一緒にいかがでしょうか?
2010年09月28日の記事 高性能マイクロコントローラ活用ガイド
▼2313_BOARDはカウンターショーケース内で販売中!

共立エレショップに登録しておりますので通販ご希望の方はご利用ください。
