2010年11月17日

ナショセミ ハイパワーLEDドライバIC「LM340xシリーズ」

ナショセミのハイパワーLEDドライバIC「LM340xシリーズ」が入荷しました！

lm340xlm340x_pin






LM3402MR
 定電流0.5A降圧型レギュレータで、1WハイパワーLED駆動に最適です。

LM3404MR
定電流1A降圧型レギュレータで、3W/5WハイパワーLED駆動に最適です。

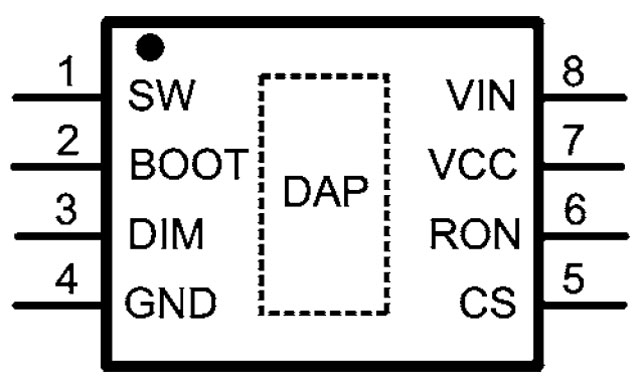

LM3402MRとLM3404MRの足配置は共通です。
ICの裏側に放熱用サーマルパッドが付いております。
4番ピンDIMはPWM調光用端子です。ロジックレベルのPWM信号源に接続してパワーFETをENABLE / DISABLEし、LEDアレイの平均輝度出力を調整します。
5番ピンCSは電流を検出する帰還ピンで、CSとGND間に抵抗を接続してLEDに流す電流を設定します。

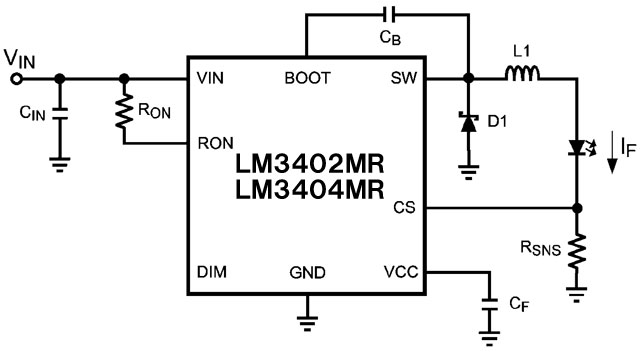

回路図
lm340x_sch





動作回路もLM3402MRとLM3404MRは共通です。
※DIMを使用しない場合の回路図です。


【特長】
・電流容量0.5AのNチャネルMOSFET内蔵(LM3402MR)
・電流容量0.5AのNチャネルMOSFET内蔵(LM3404MR)
・入力電圧範囲:6V ～ 42V(LM3402MR/LM3404MR共通)
・全温度範囲で500mA の出力電流(LM3402MR)
・全温度範囲で1.2A の出力電流(LM3404MR)
・サイクルごとの電流制限
・位相補償回路不要
・独立したPWM 調光と低消費電力シャットダウン
・出力コンデンサ不要
・サーマル・シャットダウン保護
・PSOP-8パッケージ
※詳細はデータシートをご覧ください。
LM3402MR DATASHEET
LM3404MR DATASHEET

販売価格
LM3402MR:￥400-
LM3404MR:￥580-

（2011.02.12追記）
low_r

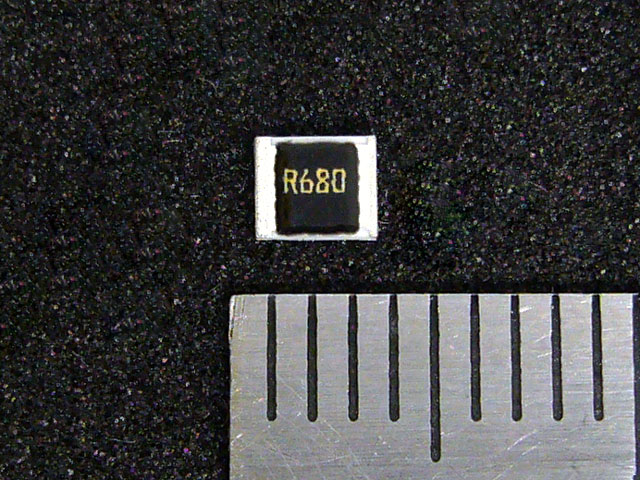

LM3202/LM3204で使用できる1/2W低抵抗の取扱もございます。
1/2Wチップ低抵抗Blog記事

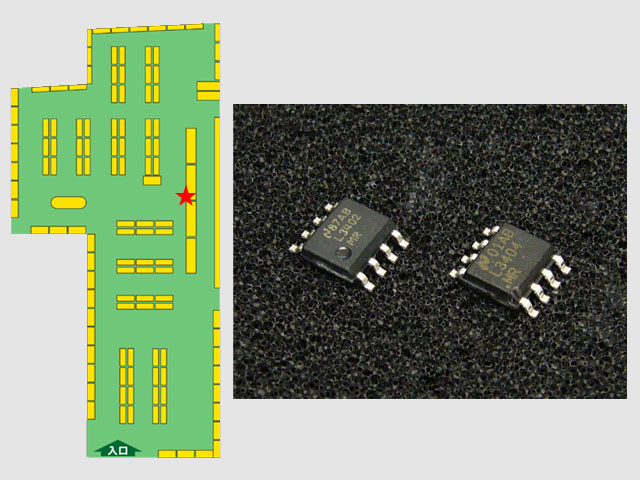

▼ハイパワーLEDドライバIC「LM340xシリーズ」は
レジカウンターで販売中です！
lm340x_URIBA














（2010.11.20追記）
共立エレショップに登録いたしましたのでご利用ください。
ハイパワーLEDドライバIC「LM340xシリーズ」
