2010年11月30日
PFMステップアップDC-DCコンバータ「HT77xx（A）シリーズ」
取扱を開始してから約3年が経過、デジットでも定番中の定番となりましたHOLTEKのPFMステップアップDC-DCコンバータ「HT77xx（A）シリーズ」。
乾電池1本から出力が得られるため、LEDの点灯や、自作ポータブル機器の電源用、各種マイコンの電源用など様々な場面でお使いいただけます。
わずかな外付け部品で昇圧DC-DCコンバータが手軽に構築できるのが特徴です。

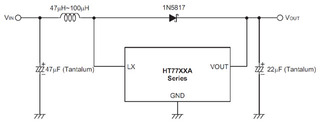

回路図
パーツ構成はインダクタ、小信号用ショットキーバリアダイオード、電解コンデンサ2個と非常にシンプル。電解コンデンサはメーカー指定ではタンタルとなっていますが、通常の電解コンデンサでも問題なく動作いたします。
デジットでは、最大100mA出力の「HT77xxシリーズ」と最大200mA出力の「HT77xxAシリーズ」の2種類の取扱をしておりますので、お好みに合わせてお選びください。

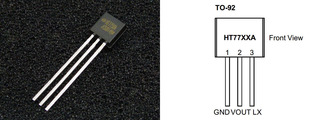

・HT7733 ( TO-92 )
・出力電圧：3.3V 入力:0.7V～6V 出力電流:100mA ( max )
・スイッチング周波数:115KHz、消費電流:4uA(typ)、効率:85％(typ)
・販売価格￥63-
・HT7737 ( TO-92 )
・出力電圧：3.7V 入力:0.7V～6V 出力電流:100mA ( max )
・スイッチング周波数:115KHz、消費電流:4uA(typ)、効率:85％(typ)
・販売価格￥63-
HT77xxシリーズDATASHEET
・HT7733A ( TO-92 )
・出力電圧：3.3V 入力:0.7V～6V 出力電流:200mA ( max )
・スイッチング周波数:200KHz、消費電流:5uA(typ)、効率:85％(typ)
・販売価格￥63-
・HT7750A ( TO-92 & SOT-23 )
・出力電圧：5.0V 入力:0.7V～6V 出力電流:200mA ( max )
・スイッチング周波数:200KHz、消費電流:5uA(typ)、効率:85％(typ)
・販売価格￥63-
HT77xxAシリーズDATASHEET
（2011.03.25追記）
ワンダーキットのHT7750Aを使用したキット1.5V白色LED点灯キット「AGE-2W」と1.5V青色LED点灯キット「AGE-2B」もございます！
販売価格:￥450-
▼「HT77xx(A)シリーズ」はレジカウンタ前
▼電源用IC売り場にて販売中！
共立エレショップに登録中！通販ご希望の方はご利用ください。
