2010年12月04日

20Φドーム型LED「DLC/6SRD」入荷!

このLEDを見て「懐かしい」と感じる方もおられるかも知れません。
過去にシャープからドーム型LEDが出ておりましたが現在では廃品種となっていまい、
姿を消してしまいました。

お客様からも時々問い合わせがありましたので、デジットは探しました。

見つけました!

手配しました!

そして・・・

20Φドーム型LEDが入荷しました!

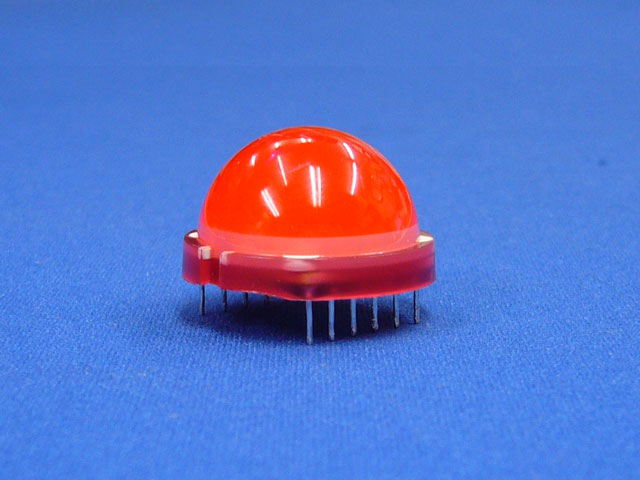

20Φドーム型LED「DLC/6SRD」

dome_leddome_sch

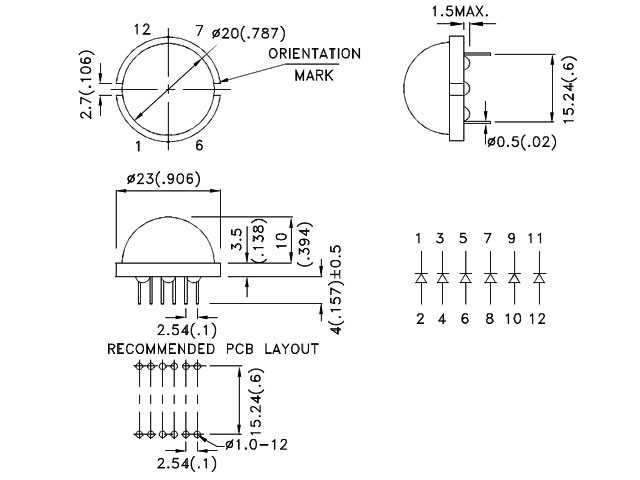

LED素子がド-ムの中に独立で6個入っております。

足は合計12ピン、2.54mmピッチ、MIL幅600milですので、ユニバーサル基板やブレッドボードにそのまま実装できます。

過去にあったシャープ製のものより輝度が高く設定されてますので明るいです。
LED素子は独立型なので、ロジックICやマイコンなどで制御もしやすいので電子工作にも向いています。1素子ずつ順番に点灯させて、光がくるくる回転するLEDというのも面白いですよ!

と、いうことで早速作ってみました!
くるくる回転するドーム型LEDの製作例の動画をご覧ください!



光を受けると回転速度が上がり、暗くなると回転速度が下がる仕組みです。
製作記事は
こちら


点灯・点滅とは一味違うイルミネーションとして、とっても面白いLEDです。
クリスマスの飾りつけ、警告用回転ランプ、エンジンの回転数にあわせて回転するLEDタコメーター、ルーレットなどなど、アイデア次第でいろいろ使えそうです。

【仕様】
型番:DLC/6SRD
発光色:赤
レンズ:赤色スモーク
サイズ:20Φ
VF:1.85V(@IF=20mA / 1素子当たり)
輝度:470mcd
角度:120°(2θ1/2)
DATASHEET

販売価格¥240-

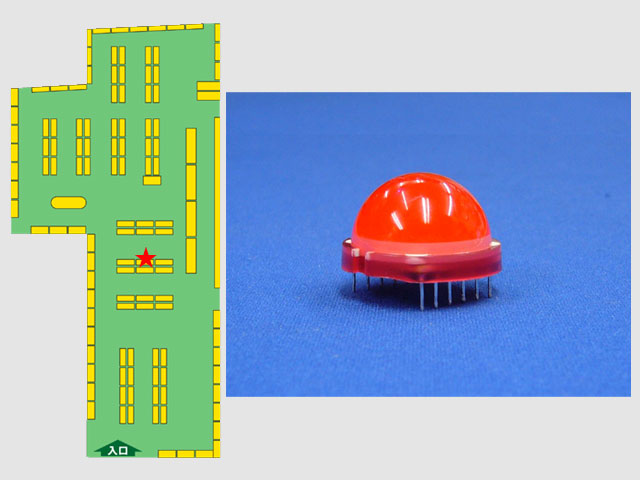

▼20Φドーム型LED「DLC/6SRD」は
LED売り場にて販売中です!
dome_led_uriba












(2011.01.09追記)
共立エレショップに登録いたしましたのでご利用ください。

http://eleshop.jp/shop/g/gACT417/
