2010年12月16日
光に反応してドーム型LEDの光がクルクル回るイルミネーションの製作
2010年12月4日の記事でご紹介したドーム型ＬＥＤ「DLC/6SRD」をICとセンサ（Cds）を使って制御してみましょう。
555+4017BPの組み合わせでLEDを制御する回路は電子工作でよく使用される基本的な回路です。
光に反応してドーム型LEDの光がクルクル回る

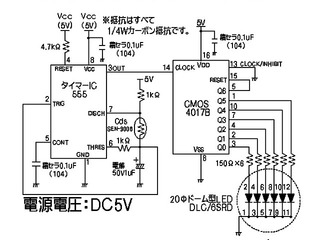

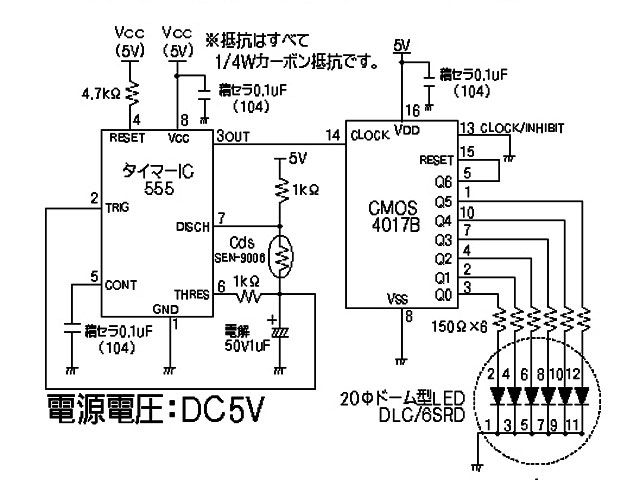

イルミネーションの回路図
【パーツリスト】
抵抗：150Ω×6本
抵抗：1kΩ×1本
抵抗：4.7kΩ×1本
コンデンサ：積セラ104×3個
コンデンサ：電解50V1uF×1個
IC：NE555×1個
IC：CMOS4017B×1個
Cds：SEN-9006×1個
LED：DLC/6SRD×1個
回路図(PDF版)
この回路は、Cdsで光を受けると、ドーム型LEDの光が回転する仕組みです。
光は強ければ強いほど速く回転し、光が弱くなる、または暗くなるとLEDの回転
速度が下がります。
Cdsで555の発振周波数を変化させてパルス信号を調節し、パルスをC-MOS4017BP
のCLOCKへ入力、パルスの動きに合わせてQ0→Q5に向かって出力がシフトすることに
より、LEDの素子が順番に点灯していくため、LEDの光が回転するように見えます。
光に反応してドーム型LEDの光がクルクル回るイルミネーション
部品はデジット店内ですべて揃いますので製作してみませんか？
回路図はデジット店頭でも配布しております！
また、マイコンを使用して制御してみるのも面白いと思いますよ！
(2011.01.19追記)
共立エレショップで必要部品が一括購入できます。
通販ご希望の方はこちら！
