2010年12月14日

ステレオHi-Fi ハイエンドヘッドホンアンプIC「TPA6120A2」入荷!

T.I.社のステレオHi-Fi ハイエンドヘッドホンアンプIC「TPA6120A2」が入荷いたしました!

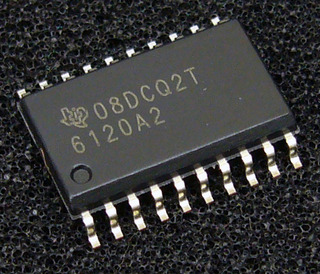

TPA6120A2

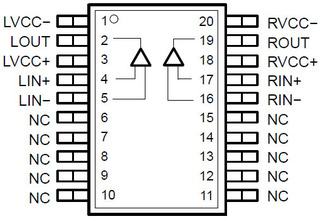

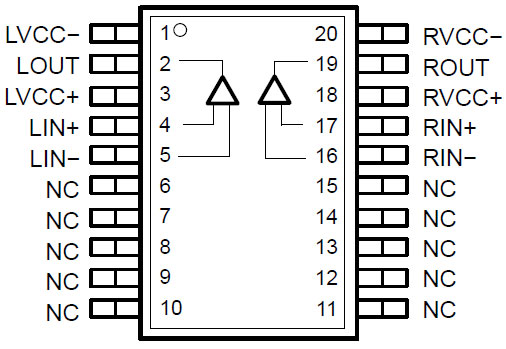

tpa6120a2tpa6120a2_pin







回路図
tpa6120a2_sch








DACの電流出力をオペアンプでIV変換してTPA6120A2へ入力しています。
PCM1794のようなマイコンいらずのハードウェア制御が可能なDACであればマイコンが苦手な方でもTPA6120A2でヘッドホンアンプが作れそうです。


[TPA6120A2仕様]
電流帰還型、ローノイズ
ダイナミックレンジ:120dBオーバー
低ひずみ:0.00014%
(@80mW・600Ω・±12V)
SR:1300v/us
推奨負荷:16Ω
Vcc:±5~±15v or 10~30V
出力:1.5w(max)
バランス入力
パッケージ:SOP-20Pin
足間:1.27mmピッチ
裏面のサーマルパッドで放熱します。

DATASHEET

販売価格:¥780-


TPA6120A2を使用したデジットオリジナルキットを発売開始いたしました!
blog記事:
低ひずみ・高音質!ハイエンド・ステレオヘッドホンアンプキット

Blog記事:ハイエンドヘッドホンアンプキット・ポータブル化作戦!

▼ステレオHi-Fi ハイエンドヘッドホンアンプIC「TPA6120A2」
レジカウンターにて販売中です!
tpa6120a2_uriba














(2011.01.16追記
共立エレショップに登録されましたのでご利用ください。

http://eleshop.jp/shop/g/gB1D417/
