ナショセミ ハイエンドオーディオ向けIC特集
デジットで取り扱っている数あるオーディオ用ICのうち、ナショセミのハイエンドオーディオ向けICをピックアップしてご紹介いたします！
1回路 34V耐圧高性能Hi-Fiオーディオオペアンプ
「LME49710NA」 ￥300-
THD+N:0.00003%
PSRRandCMRR:120dB
GB:55MHz/SR:±20V/us
入力オフセット電圧:0.05mV
Vcc:±2.5～±17V
入力バイアス電流7nA
Iout:±26mA
DATASHEET
超低ひずみのシングルオペアンプで600Ω Easyドライブ。
RIAAフォノイコライザの回路図がデータシートに掲載されています。
2回路 34V耐圧高性能Hi-Fiオーディオオペアンプ
「LM4562NA」 ￥480-
THD+N:0.00003%
PSRRandCMRR:120dB
GB:55MHz/SR:±20V/us
入力オフセット電圧:0.1mV
Vcc:±2.5～±17V
入力バイアス電流:10nA
Iout:±26mA
DATASHEET
2回路 34V耐圧高性能Hi-Fiオーディオオペアンプ
「LME49720NA」 ￥480-
THD+N:0.00003%
PSRRandCMRR:120dB
GB:55MHz/SR:±20V/us
入力オフセット電圧:0.1mV
Vcc:±2.5～±17V
入力バイアス電流:10nA
Iout:±26mA
DATASHEET

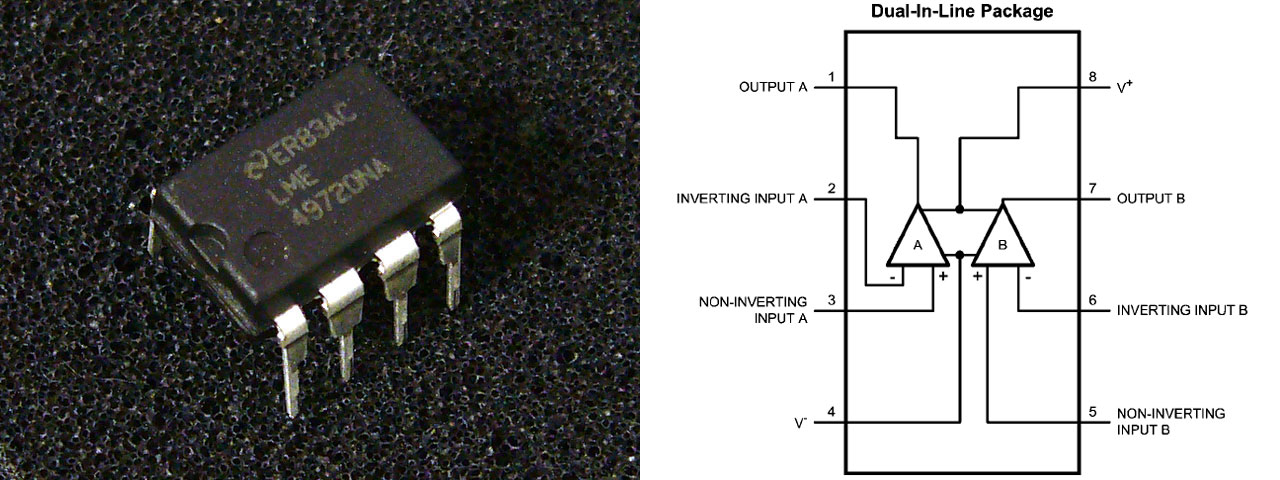

LM4562NAとLME49720NAは内容的に同じもので、LME49720NAは後継品にあたります。LME49710NAのデュアルタイプで、同じく低ひずみ：0.00003%を誇るHi-Fiオーディオ向けオペアンプです。自作ヘッドホンアンプなどに人気があります。
600Ω Easyドライブ。
2回路 44V耐圧高性能Hi-Fiオーディオオペアンプ
「LME49860NA」 ￥600-
THD+N:0.00003%
PSRR&CMRR:120dB
GB:55MHz,SR:20V/us
入力オフセット電圧:0.1mV
入力バイアス電流:10nA
Vcc:±2.5～±22V
Iout:±30mA
DATASHEET
LM4562NAやLME49720NA同様のデュアルオペアンプですが、特徴はLM4562NAやLME49720NAに比べて高い電源電圧で使用可能なことです。
こちらも600Ω Easyドライブ。
（2011.01.16追記）
共立エレショップに登録されましたのでご利用ください。
http://eleshop.jp/shop/g/gB1D418/
200V高耐圧 オーディオパワーアンプドライバ
「LME49810TB」 ￥1,380-
Vcc:±20～±100V
THD+N:0.0007%
高出力電流：60mA
PSRR：110dB
SR:±50V/us
DATASHEET
回路図（出力段無し）
パワーアンプの出力段をユーザーで構築できるパワーアンプドライバICです。
ベーカークランプ機能付きによりギターアンプとしても使用可能です。
回路図（出力段有り）
出力段の設計例です。
電源電圧とそれに応じたトランジスタで好みの出力を得られます。
（2011.01.16追記）
共立エレショップに登録されましたのでご利用ください。
http://eleshop.jp/shop/g/gB1D419/
1回路 高出力 高性能Hi-Fiオーディオバッファアンプ
「LME49600TS」 ￥980-
THD+N:0.00003%
高出力電流：±250mA
SR:±2000V/us
バンド幅:110MHz/180MHz
Vcc:±2.25～±18V
DATASHEET
【応用回路例】
ヘッドホンアンプ
LME49600はヘッドホンアンプ向きで、自作ヘッドホンアンプによく使用されています。
メーカーデータシートにもヘッドホンアンプの回路図が掲載されておりますので、自作に挑戦してみませんか？
プロ用オーディオ品質 正負レギュレータ

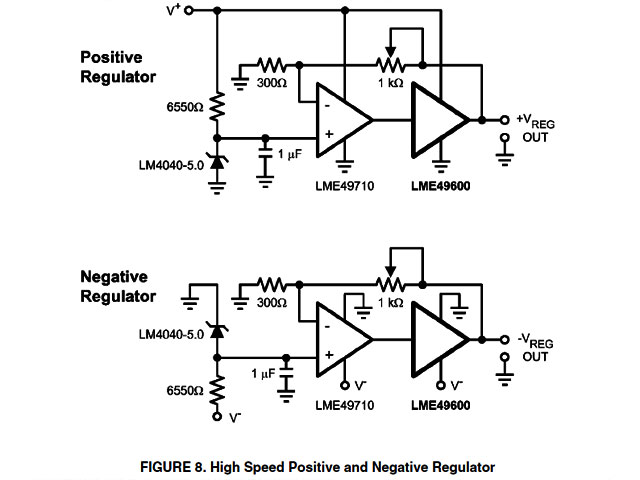

LM4040、LME49710との組み合わせで高性能で、低ノイズ、広帯域幅の電圧レギュレータの構成も可能です！
（2011.01.16追記）
共立エレショップに登録されましたのでご利用ください。
http://eleshop.jp/shop/g/gB1D41A/
▼ナショセミのハイエンドオーディオ向けIC各種は
▼レジカウンター並びのオーディオICコーナーで販売中！
