2011年01月05日
STマイクロ社 MEMSジャイロスコープ（ジャイロセンサ）販売中！
STマイクロ社のMEMSジャイロスコープを販売開始しました！

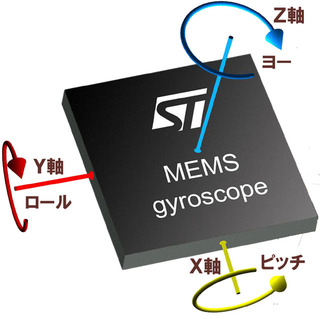

ジャイロスコープは、X軸、Y軸、Z軸の角度や角速度を検知するセンサです。
X軸の回転をロール、Y軸の回転がピッチ、Z軸の回転がヨーといいます。
今や携帯電話やスマートフォン、ゲームコントローラ、カーナビなど様々な分野で活躍し、身近で体験する機会も増えてきたジャイロスコープ。日本では「ジャイロセンサ」という名称が一般的ですが、正式名称は「ジャイロスコープ」です。
このたび、検出タイプと検出範囲により3タイプ13種類を取り揃えました。
LPYシリーズ（2軸・ピッチ＆ヨー検出用）
LPYシリーズは、2軸・ピッチ＆ヨー検出用でアンプ内蔵です。
出力は通常の角速度出力（1×）と、検出角速度範囲を狭めて高精度計測用に感度を4倍に増幅した出力（4×）の2系統を軸毎に独立して出力することができるため、設計に柔軟性があります。

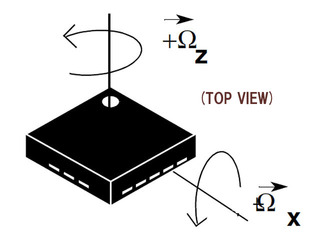

※X軸の回転がピッチ、Z軸の回転がヨー

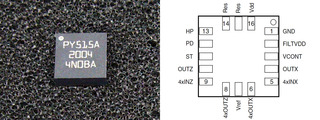

パッケージはLGA-16、サイズは5×5×1.5mmです。
測定範囲により5種類ございます。
LPY503AL
測定範囲：±30°/s(4x)・±120°/s(1x)
感度：33.3mV/ °/s（4x）・8.3mV/ °/s（1x）
Vcc：2.7～3.6V
※4x=アンプ出力／1x=通常出力
DATASHEET
LPY510AL
測定範囲：±100°/s(4x)・±400°/s(1x)
感度：10mV/ °/s（4x）・2.5mV/ °/s（1x）
Vcc：2.7～3.6V
※4x=アンプ出力／1x=通常出力
DATASHEET
LPY530AL
測定範囲：±300°/s(4x)・±1200°/s(1x)
感度：3.33mV/ °/s（4x）・0.83mV/ °/s（1x）
Vcc：2.7～3.6V
※4x=アンプ出力／1x=通常出力
DATASHEET
LPY550AL
測定範囲：±500°/s(4x)・±2000°/s(1x)
感度：2.0mV/ °/s（4x）・ 0.5mV/ °/s（1x）
Vcc：2.7～3.6V
※4x=アンプ出力／1x=通常出力
DATASHEET
LPY5150AL
測定範囲：±1500°/s(4x)・±6000°/s(1x)
感度：0.67mV/ °/s（4x）・0.167mV/ °/s（1x）
Vcc：2.7～3.6V
※4x=アンプ出力／1x=通常出力
DATASHEET

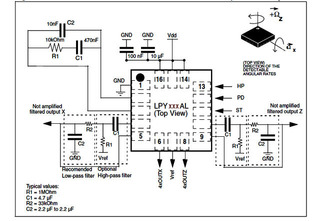

応用回路例
LPYシリーズ販売価格￥1,960-
LPRシリーズ（2軸・ピッチ＆ロール検出用）
２軸タイプ・ピッチ＆ロール検出用でアンプ内蔵です。
出力は通常の角速度出力（1×）と、検出角速度範囲を狭めて高精度計測用に感度を4倍に増幅した出力（4×）の2系統を軸毎に独立して出力することができるため、設計の柔軟性があります。

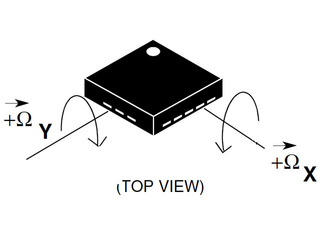

※X軸の回転がピッチ、Y軸の回転がロール

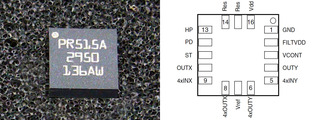

パッケージはLGA-16、
サイズは5×5×1.5mmです。

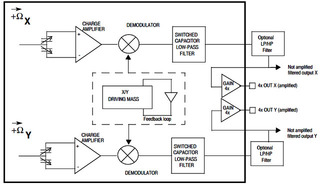

Block Ddiagram
測定範囲により5種類ございます。
LPR503AL
測定範囲：±30°/s(4x)・±120°/s(1x)
感度：33.3mV/ °/s（4x）・8.3mV/ °/s（1x）
Vcc：2.7～3.6V
※4x=アンプ出力／1x=通常出力
DATASHEET
LPR510AL
測定範囲：±100°/s(4x)・±400°/s(1x)
感度：10mV/ °/s（4x）・2.5mV/ °/s（1x）
Vcc：2.7～3.6V
※4x=アンプ出力／1x=通常出力
DATASHEET
LPR530AL
測定範囲：±300°/s(4x)・±1200°/s(1x)
感度：3.33mV/ °/s（4x）・0.83mV/ °/s（1x）
Vcc：2.7～3.6V
※4x=アンプ出力／1x=通常出力
DATASHEET
LPR550AL
測定範囲：±500°/s(4x)・±2000°/s(1x)
感度：2.0mV/ °/s（4x）・0.5mV/ °/s（1x）
Vcc：2.7～3.6V
※4x=アンプ出力／1x=通常出力
DATASHEET
LPR5150AL
測定範囲：±1500°/s(4x)・±6000°/s(1x)
感度：0.67mV/ °/s（4x）・0.167mV/ °/s（1x）
Vcc：2.7～3.6V
※4x=アンプ出力／1x=通常出力
DATASHEET

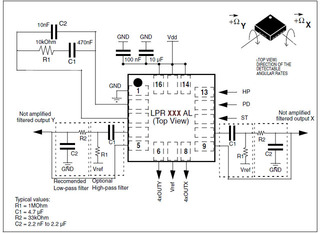

応用回路例
LPRシリーズ販売価格￥1,960-
LYシリーズ（1軸・ヨー検出用）
1軸タイプ・ヨー検出用でアンプ内蔵です。
出力は他のシリーズと違いアンプ出力の1系統のみです。

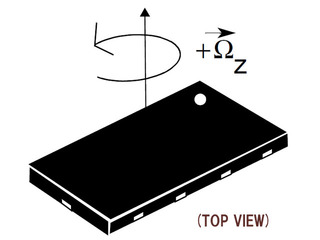

※Z軸の回転がヨー

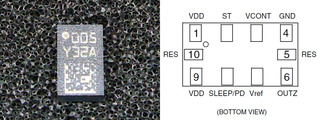

パッケージはLGA-10
サイズは3×5×1mmです。

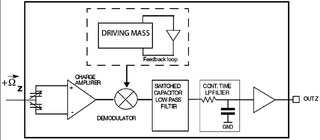

Block Ddiagram
測定範囲により3種類ございます。
LY330ALH
測定範囲：±300dps（°/s）
感度：3.752mV/ dps（°/s）
Vcc：2.7～3.6V
DATASHEET
LY3100ALH
測定範囲：±1000dps（°/s）
感度：1.1mV/dps（°/s）
Vcc：2.7～3.6V
DATASHEET
LY3200ALH
測定範囲：±2000dps（°/s）
感度：0.67mV/dps（°/s）
Vcc：2.7～3.6V
DATASHEET

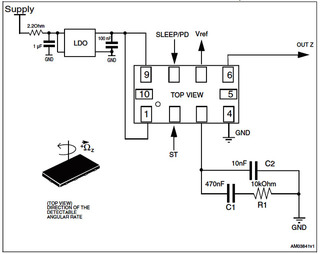

応用回路例
LYシリーズ販売価格￥2,120-
▼MEMSジャイロスコープはレジカウンタ上の吊り下げにて
▼販売中です！
(2011.01.22追記)
共立エレショップに登録されましたのでご利用ください。
