2011年01月14日
懐かしいような新しい？効果音IC「HK637シリーズ」が入荷！
（2012.10.29 UPDATE）
・自動車の効果音IC「HK637-5」が入荷しましたので追加しました。
最近はめっきり見かけなくなった1チップ効果音のIC。
昔は、怪獣の音や虫の音など電子工作では定番だったICなどもございました。
今回、デジットはそんな懐かしいような効果音ICを見つけてまいりました！

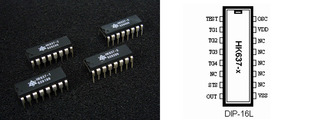

Honsitak社の「HK637シリーズ」
効果音によって4タイプございます。タイプごとに4つの効果音が収録されております。
【HK637シリーズ共通スペック】
・電源電圧（VDD）: 3V（typ）
・消費電流（Ics）:150mA（typ）
・出力ドライブ電流（IoD）:4.5mA（typ）
・待機時電流（ISB）:1uA（typ）
・発信周波数（FOSC）:96KHz±30%（typ）
・動作温度（TEMP）:25℃（typ）
・パッケージ:DIP-16P
DATASHEET
販売価格：各￥250-
HK637シリーズの各種の収録音をご紹介します。

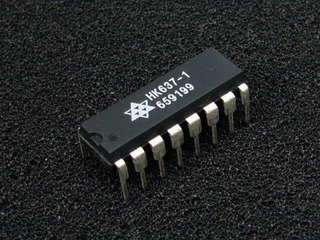

HK637-1（Animal sounds）
動物の鳴き声の効果音IC
「HK637-1」
ぬいぐるみなどの中に埋め込むと面白いかも知れません。
【収録効果音】※mp3をクリックするとサンプルが聴けます
・ネコの鳴き声の効果音（mp3）
・雌鶏（にわとり）の鳴き声の効果音（mp3）
・牛の鳴き声の効果音（mp3）
・犬の鳴き声の効果音（mp3）

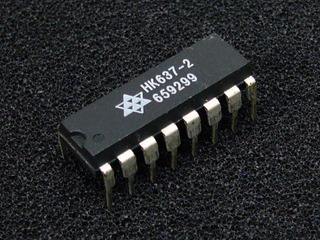

HK637-2（Train Sounds）
列車の効果音IC「HK637-2」
電車のおもちゃや鉄道模型などに使えそうです。
【収録効果音】※mp3をクリックするとサンプルが聴けます。
・汽笛+SLの走行音+踏み切り音+鉄橋を通過する列車の効果音（mp3）
・汽笛の効果音（mp3）
・踏み切り音の効果音（mp3）
・鉄橋を通過する列車の効果音（mp3）

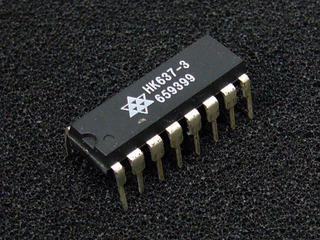

HK637-3（Baby Cry & laugh sounds）
赤ちゃんが泣いたり笑ったりする効果音IC
「HK637-3」
赤ちゃんの人形の中に埋め込んでみたり、ちょっとしたビックリ箱や笑い袋的な使い方も面白そうですね。
【収録効果音】※mp3をクリックするとサンプルが聴けます。
・赤ちゃんの笑い声の効果音（mp3）
・赤ちゃんの泣き声の効果音（mp3）
・赤ちゃん言葉「ママ」の効果音（mp3）
・赤ちゃん言葉「ママ」+鳴き声の効果音（mp3）

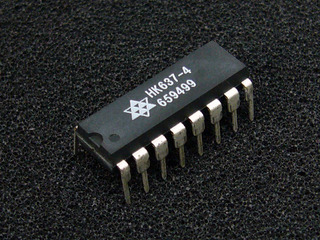

HK637-4（Truck sounds）
トラックの効果音IC
「HK637-4」
トラックのおもちゃなどに組み込むと面白そうです。
【収録効果音】※mp3をクリックするとサンプルが聴けます。
・エンジンスターター+エンジン音の効果音（mp3）
・エンジンスターター+エンジン音+走行音の効果音（mp3）
・トラックのホーン（警笛）の効果音（mp3）
・トラックのホーン（警笛）+走行音の効果音（mp3）
（2012.10.29 追記）
HK637-5（Car sounds）NEW
自動車の効果音IC
「HK637-5」
車のおもちゃなどに組み込むと面白そうです。
【収録効果音】※mp3をクリックするとサンプルが聴けます。
・自動車のホーン（警笛）の効果音（mp3）
・エンジンスターター+エンジン音の効果音（mp3）
・加速+走行音の効果音（mp3）
・エンジンスターター+エンジン音+加速+走行音の効果音（mp3）
回路図
周辺部品も少なく、シンプルな回路なので、製作しやすいと思います。
TG1～TG4で収録されている効果音を選択します。
LEDの点灯やトリガモードはICのタイプにより変わります。

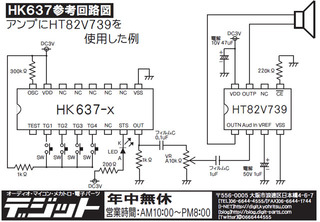

デジット参考回路図(2011.01.18修正版)
HK637がDC3V動作でシンプルな回路構成ならば、同じくDC3V動作してシンプルな回路構成で製作できる「HT82V739」を外付けアンプにした回路図をつくりましたので、製作のご参考にしてください。
どのタイプもRa=300kΩ、Rb=1kΩに固定して問題なく動作いたしました。
デジット参考回路図PDF
デジット店頭にて上記回路で組んだデモを展示しておりますので触ってみてください。

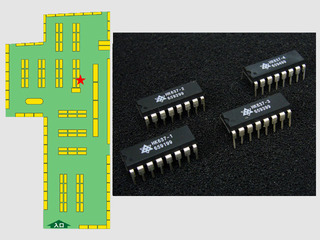

▼効果音IC「HK637シリーズ」は
▼レギュレータ売り場の下にある引き出しにて販売中！
（2011.02.24追記）
共立エレショップに登録しましたので通販ご希望の方はご利用ください。
効果音IC/HK637シリーズ
・自動車の効果音IC「HK637-5」が入荷しましたので追加しました。
最近はめっきり見かけなくなった1チップ効果音のIC。
昔は、怪獣の音や虫の音など電子工作では定番だったICなどもございました。
今回、デジットはそんな懐かしいような効果音ICを見つけてまいりました！
Honsitak社の「HK637シリーズ」
効果音によって4タイプございます。タイプごとに4つの効果音が収録されております。
【HK637シリーズ共通スペック】
・電源電圧（VDD）: 3V（typ）
・消費電流（Ics）:150mA（typ）
・出力ドライブ電流（IoD）:4.5mA（typ）
・待機時電流（ISB）:1uA（typ）
・発信周波数（FOSC）:96KHz±30%（typ）
・動作温度（TEMP）:25℃（typ）
・パッケージ:DIP-16P
DATASHEET
販売価格：各￥250-
HK637シリーズの各種の収録音をご紹介します。
HK637-1（Animal sounds）
動物の鳴き声の効果音IC「HK637-1」
ぬいぐるみなどの中に埋め込むと面白いかも知れません。
【収録効果音】※mp3をクリックするとサンプルが聴けます
・ネコの鳴き声の効果音（mp3）
・雌鶏（にわとり）の鳴き声の効果音（mp3）
・牛の鳴き声の効果音（mp3）
・犬の鳴き声の効果音（mp3）
HK637-2（Train Sounds）
列車の効果音IC「HK637-2」電車のおもちゃや鉄道模型などに使えそうです。
【収録効果音】※mp3をクリックするとサンプルが聴けます。
・汽笛+SLの走行音+踏み切り音+鉄橋を通過する列車の効果音（mp3）
・汽笛の効果音（mp3）
・踏み切り音の効果音（mp3）
・鉄橋を通過する列車の効果音（mp3）
HK637-3（Baby Cry & laugh sounds）
赤ちゃんが泣いたり笑ったりする効果音IC「HK637-3」
赤ちゃんの人形の中に埋め込んでみたり、ちょっとしたビックリ箱や笑い袋的な使い方も面白そうですね。
【収録効果音】※mp3をクリックするとサンプルが聴けます。
・赤ちゃんの笑い声の効果音（mp3）
・赤ちゃんの泣き声の効果音（mp3）
・赤ちゃん言葉「ママ」の効果音（mp3）
・赤ちゃん言葉「ママ」+鳴き声の効果音（mp3）
HK637-4（Truck sounds）
トラックの効果音IC「HK637-4」
トラックのおもちゃなどに組み込むと面白そうです。
【収録効果音】※mp3をクリックするとサンプルが聴けます。
・エンジンスターター+エンジン音の効果音（mp3）
・エンジンスターター+エンジン音+走行音の効果音（mp3）
・トラックのホーン（警笛）の効果音（mp3）
・トラックのホーン（警笛）+走行音の効果音（mp3）
（2012.10.29 追記）
HK637-5（Car sounds）NEW
自動車の効果音IC「HK637-5」
車のおもちゃなどに組み込むと面白そうです。
【収録効果音】※mp3をクリックするとサンプルが聴けます。
・自動車のホーン（警笛）の効果音（mp3）
・エンジンスターター+エンジン音の効果音（mp3）
・加速+走行音の効果音（mp3）
・エンジンスターター+エンジン音+加速+走行音の効果音（mp3）
回路図
周辺部品も少なく、シンプルな回路なので、製作しやすいと思います。
TG1～TG4で収録されている効果音を選択します。
LEDの点灯やトリガモードはICのタイプにより変わります。
デジット参考回路図(2011.01.18修正版)
HK637がDC3V動作でシンプルな回路構成ならば、同じくDC3V動作してシンプルな回路構成で製作できる「HT82V739」を外付けアンプにした回路図をつくりましたので、製作のご参考にしてください。
どのタイプもRa=300kΩ、Rb=1kΩに固定して問題なく動作いたしました。
デジット参考回路図PDF
デジット店頭にて上記回路で組んだデモを展示しておりますので触ってみてください。
▼効果音IC「HK637シリーズ」は
▼レギュレータ売り場の下にある引き出しにて販売中！
（2011.02.24追記）
共立エレショップに登録しましたので通販ご希望の方はご利用ください。
効果音IC/HK637シリーズ
