カラフルな8文字2行キャラクタLCD「SC0802Eシリーズ」
とてもカラフルなLEDバックライトのキャラクタLCDモジュールが入荷いたしました！

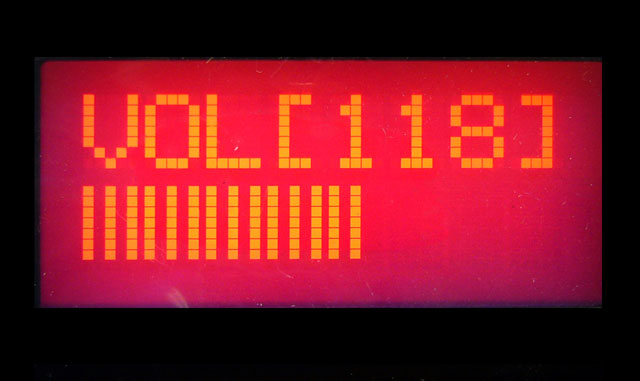

8文字2行キャラクタLCDモジュール「SC0802Eシリーズ」です。
従来から取り扱っている黄緑・黒文字タイプに加えて合計6種類となりました！
コントローラ内臓で、各種マイコンと接続して英数字、カタカナ、記号の文字表示が行えます。
8文字×2行で小型サイズのLCDなので、表示機付きながらコンパクトな設計に貢献します。
先日発売したフルデジタルオーディオパワーアンプキット「D_5709kit」にも採用しております。
SC0802Eシリーズ共通仕様
・表示:8文字×2行
・サイズ:40.0×35.4×12.7mm
・表示領域:30.4×13.9mm
・キャラクタサイズ:2.95×4.75mm
・キャラクタピッチ:3.35×5.15mm
・ドット数:5×7
・ドットサイズ:0.55×0.55mm
・ドットピッチ:0.60 x 0.60mm
・VDD:DC2.7～5.5V（DC5V typ）
※バックライトの電源電圧は※LEDカラーにより異なります。
（LEDの仕様は後述）
SC0802Eピン配置
I/Fは14ピン、バックライト用端子は基板のパターンから引き出します。
（白文字タイプと純緑文字タイプはリード線が引き出されております。)
一般的なマイコンとのインターフェース（4bit送り）
LCDとマイコンとの一般的な接続方法です。
3番ピンの”Vo”でコントラスト設定を行います。左図の通り10kΩのボリューム（半固定抵抗）を取り付けて調整してください。
5番ピンの"R/W"はマイコンでリード/ライト制御をするか、GNDと接続してWrite固定にします。
SC0802Eシリーズラインナップ
白文字タイプ
SC0802EBWB-XA-GB-G01
バックライト
VF=3.4V(@IF=20mA/typ)
DATASHEET
販売価格￥980-
赤文字タイプ
SC0802EBNB-XA-GB-G
バックライト
VF=4.1V(@IF=50mA/typ)
DATASHEET
販売価格￥980-
アンバー文字タイプ
SC0802EBMB-XA-GB-G01
バックライト
VF=4.1V(@IF=50mA/typ)
DATASHEET
販売価格￥980-
純緑文字タイプ
SC0802EBGB-XA-GB-G01
バックライト
VF=3.4V(@IF=20mA/typ)
DATASHEET
販売価格￥980-
黄緑文字タイプ
SC0802EBLB-XA-GB-G
バックライト
VF=4.1V(typ/IF=50mA)
DATASHEET
販売価格￥980-
黄緑黒文字タイプ
SC0802EFLB-DA-GB-G
バックライト
VF=4.1V(typ/IF=50mA)
DATASHEET(黄緑文字タイプのPDF)
販売価格￥980-
※従来からの販売品です。値下げしました！
（2011.03.15追記）
共立エレショップに登録いたしましたので通販ご希望の方はご利用ください。
8文字2行キャラクタLCD SC0802Eシリーズ
