ワンダーピュア 10W+10Wデジタルミニアンプキット「WP-3320D-2」

コンパクトボディながら合計20Wの高出力、そして高音質の
ワンダーピュア 10W+10Wデジタルミニアンプの基板完成キット「WP-3320D」が改良され「WP-3320D-2」として登場しました!

3302d23320d2b








組み立て後すぐに使用できる
ケースつきのフルキット。
アナログ入力(RCAピンジャック)に加え3.5Φステレオジャックを装備しておりますので、ポータブルオーディオ機器との接続も可能。

デジット主催のオーディオキット製作体験会でもクラフト・オーディオ初心者の方に選ばれる人気の高いキットの一つです。

改良点

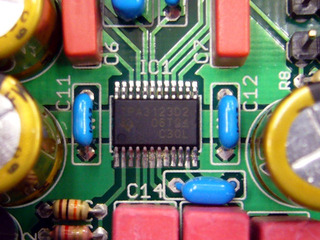

3123d2






改良あたり、基板を再設計しております。
メインICをTPA3120D2からTPA3123D2に変更。
TI社のD級アンプICで高音質との定評があります。

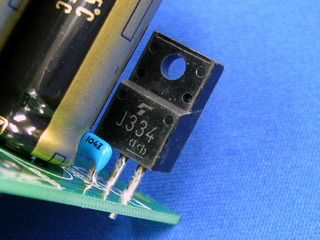

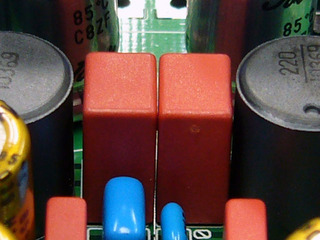

3320d2_fet3320d2_wima






POP音対策にリレーから、FETに変更。メカニカルな部分が無くなりました。
そして、フィルムコンデンサにドイツWIMA社のオーディオ用を採用。

基板上のパーツは実装済み!

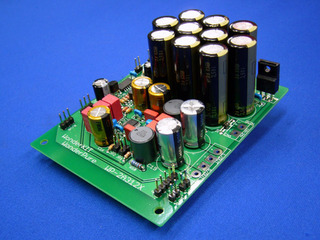

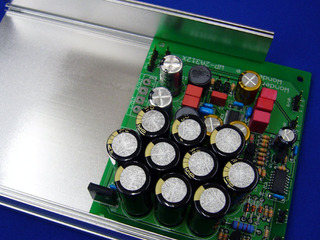

3320d2_kiban






基板上のパーツは実装済みで、基板より外部の入出力コネクタ、ボリューム、スイッチ等のハンダ付けが必要となりますが、簡単に行えると思います。

こだわりのパーツ群

WP-3320D-2はオーディオ向けパーツが随所に見られます。

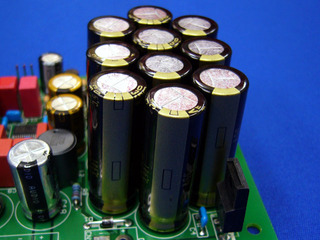

3320d2_matsu3320d2_toshin






3320d2_muse3320d2_coil






パナソニックとニチコンのオーディオ用電解、東信工業のJovial「UTSJシリーズ」
東光のD級アンプ専用コイルとオーディオにこだわったパーツを惜しみなく採用!

リング状に光るスイッチ!
3320d2_sw13320d2_sw2






電源スイッチに照光式プッシュスイッチを採用。ボタンの周囲が緑色に光るかっこいいスイッチで周囲を暗くしても眩し過ぎないやわらかい光です。

パーツ構成

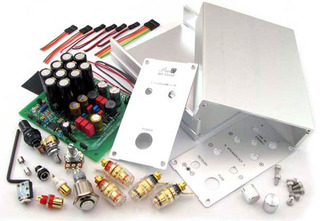

3320d2_part2






WP-3320D-2のパーツ構成です。
入力用RCAジャック、スピーカ用ターミナルは金メッキパーツを採用。
ここにもこだわりが見られます。安全対策にヒューズも装備。

パネル加工済みのシックなアルミケース

3320d2_case3320d2_case2






基板はケースないの溝にスライドではめ込むだけなので、手間のかかる
スペーサなどの保持具は使用しませんので、組み立てが容易です。
また、パネルも穴あけ加工済です。

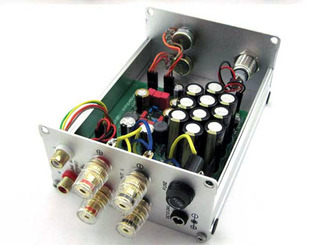

3320d2_case3






ケースに組み込んだ状態です。最後にフタをすれば完成となります。

このように、クラフト・オーディオ初心者の方でも気軽に取り組める設計ですので、
ぜひ挑戦してみてください!
また、オーディオエキスパートにもご満足いただける高音質です。

【主な仕様】
・最大出力:10W+10W(8Ω・24V1A ACアダプタ使用時)
・入力:アナログ入力(金メッキRCAピンジャック) 1系統
・入力:3.5Φステレオ 1系統
・出力:金メッキバナナターミナル 1系統
・外径寸法:W55×H107×D180mm(ツマミ・コネクタ含む)
・重量:700g
・電源:DC12~24V 1~5AのACアダプタ
・電源:(適合プラグ:2.1φセンタープラス)

・推奨ACアダプタ:WT-24100


取扱説明書(PDF)

標準価格¥14,280-を・・・ 販売価格¥12,850-


電源(ACアダプタ)

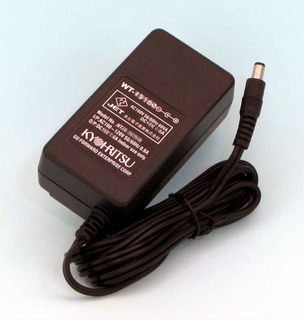

3320d2_wt









推奨電源は24V1A出力の「WT-24100」です。
2.1ΦのセンタープラスのDCプラグ仕様です。
WT-24100
 販売価格¥2,310-

共立エレショップにも登録されておりますのでご利用ください。
10W+10Wデジタルミニアンプキット「WP-3320D-2」


Amazonでも販売中です!
10W+10Wデジタルミニアンプキット+電源セット10W+10Wデジタルミニアンプキット+電源セット
販売元:WonderPure

販売元:Amazon.co.jp
クチコミを見る



▼10W+10Wデジタルミニアンプキット「WP-3320D-2」は
レジカウンタにて販売中です!
3320d2_uriba
