1Ω以下！1/2W チップ低抵抗「MCR25JZHFLシリーズ」
ロームの1/2W チップ低抵抗「MCR25JZHFLシリーズ」。
電流検出、監視用に最適です。
抵抗体はメタルグレーズ系で高信頼性チップ抵抗です。
1/2W チップ低抵抗「MCR25JZHFLシリーズ」
【仕様】
・型番:MCR25JZHFL
・サイズ:3225
・定格電力:0.5W（1/2W）
・抵抗値許容差:F（±1%）
DATASHEET
取り扱い抵抗値は0.1Ωから0.91Ωまでの18種類を取り扱いしております。
【取り扱い抵抗値一覧】
MCR25JZHFLR100（0.1Ω）
MCR25JZHFLR120（0.12Ω）
MCR25JZHFLR150（0.15Ω）
MCR25JZHFLR180（0.18Ω）
MCR25JZHFLR200（0.2Ω）
MCR25JZHFLR220（0.22Ω）
MCR25JZHFLR270（0.27Ω）
MCR25JZHFLR300（0.3Ω）
MCR25JZHFLR330（0.33Ω）
MCR25JZHFLR390（0.39Ω）
MCR25JZHFLR470（0.47Ω）
MCR25JZHFLR510（0.51Ω）
MCR25JZHFLR560（0.56Ω）
MCR25JZHFLR620（0.62Ω）
MCR25JZHFLR680（0.68Ω）
MCR25JZHFLR750（0.75Ω）
MCR25JZHFLR820（0.82Ω）
MCR25JZHFLR910（0.91Ω）
各抵抗値5個パック 販売価格￥250-
応用例
LM324のデータシートに掲載されているカレントモニター回路例。
このR1=0.1Ωの場所に使用します。

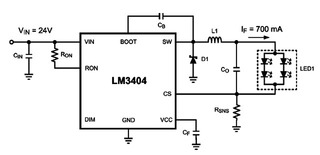

ハイパワーLEDドライバ LM3402/LM3404回路例
3WハイパワーLED駆動ICのLM3404のデータシートに掲載されている駆動回路回路例。CS（電流検出用端子）に接続されているRSNSに使用できます。（LM3402も同様）

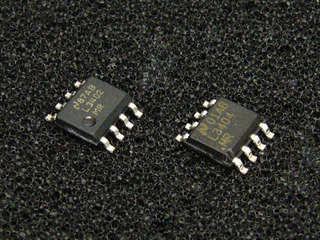

LM3402 / LM3404
LM3402/LM3404についてはBlog記事を参照して下さい。
