2011年02月28日

ハイパワーLED放熱用アルミ基板が5種類入荷!

デジットで取り扱っているエミッタ型ハイパワーLEDは強力な明るさを放ちますが、その分発熱量が多いために使用時は放熱処理を施す必要があります。
しかし、直接放熱器に取り付けるにもハイパワーLEDは形状的に硬化式シリコングリスで貼り付けるしかなく、また、端子がむき出しの上に曲がりなどに弱いので端子処理に気を使います。

そこで便利なのがハイパワーLED放熱用アルミ基板です。
今回、OptpSupply社より5種類のアルミ基板が入荷しました!

led_alm_board






特徴として
・ハイパワーLEDを直接実装が可能。
・通常の基板に比べて放熱効果が高い
・放熱器への取り付けが容易になる
・端子の取り出しが容易
ハイパワーLEDを使用するにあたり、非常に便利です。

1W&3Wスター型アルミ基板
OSMCPCB8060B(1W用)OSMCPCB8060A(3W用)
8060b8060a






ハイパワーLEDを1個実装できるスター型アルミ基板です。
1W用と3W用がございますのでLEDに合わせてお選びください。
6箇所ある切欠きを利用してネジで固定が可能です。


裏面サイズ
8060_ura8060b_size






センターのランドおよび基板の裏面は
絶縁されております。
電極端子が+・-共に2箇所ずつありますので、電極の取り出しが容易です。
DATASHEET

販売価格
OSMCPCB8060B(1W用):¥50-
OSMCPCB8060A(
3W用):¥100-



1W×3個用アルミ基板
OSPR3X03ハイパワーLED実装例
ospr3x03ospr3x03_onled






1WのハイパワーLEDを3個実装可能な円形のアルミ基板です。

基板上のパターンは3個直列接続となっておりますので、ご使用の際は注意してください。

裏面サイズ
ospr3x03_uraospr3x03_size






外形:Φ31.5mm、取り付け穴Φ3mm×3個、ワイヤー引き出し用穴φ2×2個、電極取り出し端子は+・-共に1個。
センターのランドおよび基板の裏面は絶縁されています。

販売価格
OSPR3X031W×3個用直列接続タイプ:¥150-



1W×4個用アルミ基板
OSPR4X01
ハイパワーLED実装例
ospr4x01ospr4x01_onled






1WのハイパワーLEDを4個実装可能な円形のアルミ基板です。


サイズ

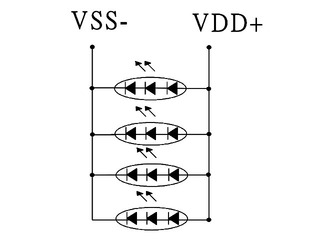

パターン
ospr4x01_sizeospr4x01_sch






このアルミ基板は、基板上のパターンが4個並列接続となっておりますので、ご使用の際は注意してください。

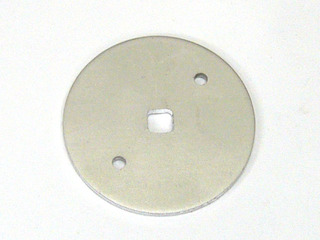

裏面
ospr4x01_ura







外形:Φ28mm、取り付け穴Φ2mm×2個、ワイヤー引き出し用穴3.7mm角×1個、電極取り出し端子はアルミ基板のセンターに+・-共に1個、また、
センターのランドおよび基板の裏面は電極と絶縁されております。

販売価格
OSPR4X011W×4個用並列接続タイプ:¥150-



1W×4個用アルミ基板
OSPL4X01□□□□□□□□□□□パターン
ospl4x01
ospl4x01_sch

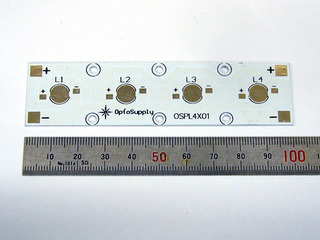

1WのハイパワーLEDを4個実装可能な角型のアルミ基板です。
こちらも基板上のパターンが4個
並列接続となっております。

ハイパワーLED実装例
ospl4x01_onled






電極取り出し端子は+・-共に2個、
センターのランドおよび基板の裏面は電極と絶縁されております。


裏面
led_almboard_ura

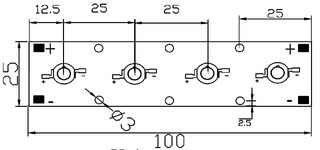

サイズ

ospl4x01_size








外形:W100×D25mm、取り付け穴Φ3mm×6個付いています。

アプリケーションとして自作LED電気スタンドなどに使えそうな形状ですね。

販売価格
OSPL4X01(1W×4個用並列接続タイプ):¥220-

これまでハイパワーLEDは扱いにくいゆえに敬遠されていた方も、このアルミ基板があれば、ハイパワLEDも一気に身近なものになります!
これからもハイパワーLEDおよび関連商品が続々と増えていきますのでお楽しみに!


(2011.03.15追記)
共立エレショップに登録いたしましたので通販ご希望の方はご利用ください。
ハイパワーLED用アルミ基板 各種



▼Opto Supply 1W & 3W ハイパワーLED Emitter型は
LED売り場の最上段にて販売中!
LED_ALM_URIBA
