2011年03月12日

定番・三端子メロディIC「UM66T」・「HK66T」・「UT88T」シリーズ

「UM66Tシリーズ」といえば、古くからある定番のメロディICです。

三端子のTO-92パッケージで、回路も非常にシンプルかつCMOS構造で低電圧動作(電池1本程度で動作)が可能なので、その手軽さから電子工作初心者向けICとして親しまれており、機器への組み込み用などプロフェッショナルの方まで幅広く使用されています。

元々はUMCというメーカーが作っていたICですが、生産中止となって一時は入手困難な時期もありましたが、海外の半導体メーカーがUM66Tの互換ICを生産しているため、21世紀となった現在でも入手できるようになりました。

実は、今回新たな(というか懐かしい)メロディがシリーズに加わりましたので、ご紹介も兼ねてデジットで取り扱っているUM66Tシリーズをはじめとする三端子メロディICをすべてご紹介したいと思います。

HONSITAK社 HK66T-0A(ジングルベル
66T-0A






クリスマス定番の曲です。クリスマスのグリーティングカードへの組み込みに最適です。UM66T-02Lの互換IC。電源電圧DC3.0(Typ)~DC4.5V(Max)。
DATASHEET
販売価格:
1個¥100- / 5個:¥400-



UTCUM66T-01L(クリスマスメドレー)
66T-01L






ジングルベル、サンタが街にやってきた、We Wish You A Merry Christmasのクリスマス定番の3曲がメドレーで流れます。電源電圧DC1.5~DC4.5V。
DATASHEET
販売価格:1個¥100-・5個:¥210-


BOWIN ELECTRONIC社 UM66T-05Lホーム スィート ホーム
66T-05L






日本では「埴生の宿」として有名な曲で、この「ホーム スィート ホーム」が原曲となっています。
電源電圧DC1.3~DC3.3V。
DATASHEET
販売価格:1個¥100-5個:¥210-



HONSITAKHK66T-08ハッピーバースデー
66T-08L







今回新たに入荷したメロディICです。この曲の入手の問い合わせがずっと絶えませんでしたが、ようやく見つけました!UM66T-08L互換ICです。
電源電圧DC3.0(Typ)~DC4.5V(Max)。
DATASHEET
販売価格:1個¥100-・5個:¥400-


UTCUM66T-09L(ウェディングマーチ)
66T-09L






結婚式でおなじみの曲で、こちらも人気があります。電源電圧DC1.5~DC4.5V。
DATASHEET
販売価格:1個¥100-5個:¥210-


UTC UM66T-11L(ラヴ・ミー・テンダー)
66T-11L







"キング・オブ・ロックンロール"エルヴィス・プレスリーの代表的な曲です。
電源電圧DC1.5~DC4.5V。
DATASHEET
販売価格:1個¥100-5個:¥210-


BOWIN ELECTRONICUM66T-19L(エリーゼのために
66T-19L







ベートーベンの代表的な曲で、知らない人はいないはず(!?)なので、やはり人気があります。
電源電圧DC1.3~DC3.3V。
DATASHEET
販売価格:1個¥100-5個:¥210-


UTCUM66T-32L(カッコウワルツ)
66T-32L







カッコウの鳴き声を模した有名な曲です。
電源電圧DC1.5~DC4.5V。
DATASHEET
販売価格:1個¥100-5個:¥210-


UTCUM66T-68L(イッツ・ア・スモールワールド)
66T-68L






元々はディズニーランドを代表するアトラクションI'ts a small world」のテーマソングですが、世界的に有名な曲です。電源電圧DC1.5~DC4.5V。
DATASHEET
販売価格:1個¥100-5個:¥210-


BOWIN ELECTRONICUM88T-19L(2和音エリーゼのために
88T-19L






UM66T-19Lと同じ「エリーゼのために」ですが、2和音仕様なのできれいな音がします!電源電圧DC1.5~DC3V。
DATASHEET
販売価格:1個¥140-


デジットで取り扱っている三端子メロディICは全種連続演奏タイプで、電源が入っている間は延々と音楽が流れ続けるタイプです。


回路図

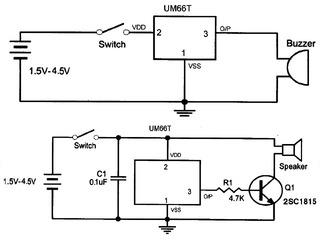

um66t_sch三端子ロディICの回路図は、メーカーのデータシートによって回路図がまちまちですが、基本的に、左図2種類の回路で動作します。

上がピエゾ(圧電ブザー)を使用した回路、下がトランジスタを使ってスピーカをドライブする回路です。


電源電圧はいずれもDC1.5V(電池1本)~3V(電池2本)で動作します。
スピーカ駆動回路のVDD-GND間に入っている電解コンデンサ0.1uFは、ピエゾ駆動回路のVDD-GND間に入っている回路もよく見かけます。
応用としてCdsを使って明るさを検知してメロディを鳴らすようにしたり、玩具やぬいぐるみなどに組み込んだりと、いろいろ使えます。

また、ワンダーキットより、三端子メロディICを使用したキットを発売いたしておりますデジット取り扱っております。販売価格:¥375-

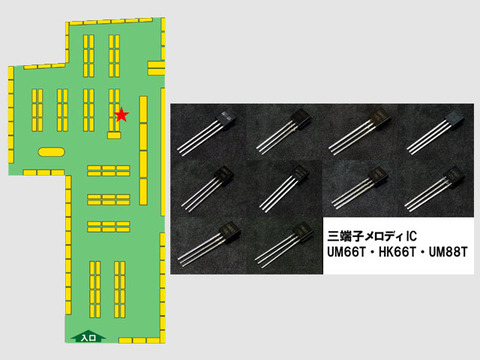

▼メロディIC「UM66/88Tシリーズ」・「HK66Tシリーズ」は
レギュレータ売り場、下段の引き出しにて販売中!
um66_uriba
















共立エレショップに登録しておりますので通販ご希望の方はご利用ください。
UM66Tシリーズ
HK66Tシリーズ
UM88T-19L
ワンダーキット「WK66Tシリーズ」
