Diodes社 3WハイパワーLED定電流ドライバＩＣ「AP8802SPG-13」

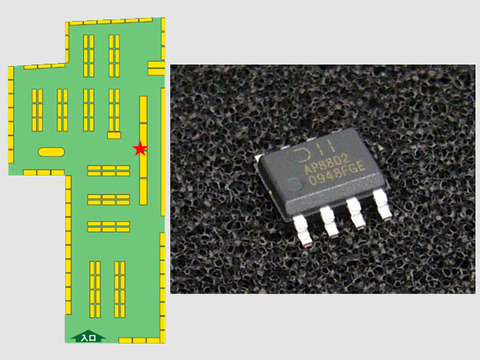

Diodes社の3WハイパワーLED定電流ドライバＩＣ「AP8802SPG-13」です。
特徴は、「DC調光」と「PWM調光」の2種類の調光機能を持っており、いずれもCTRLピンへ入力することによりコントロールを行います。

□□□□□□□□□□□□□□□□□□□□□□サーマルパッド付き
ap8802tharmal_pad・Vcc：DC8～48V
・出力電流:1A
・スイッチング
・周波数:500kHz(max)
・外付抵抗１本で電流設定
・(VIN-SET間)

ap8802_pindc_cyoukou・調光機能（CTRLピン）
・PWM調光機能:～500Hz
・DC調光機能:～2.5V
・ソフトスタート機能付
・出力オープン保護機能付
・効率:92%
DATASHEET

販売価格:￥480-

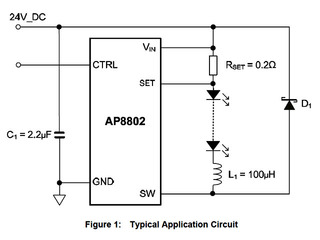

回路図（CTRLオープン時）
ap8802_sch

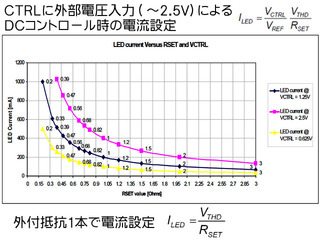

電流設定
ctrl_rVINとSET間に抵抗を入れて電流設定を行います。
