2011年03月23日

Silan社マイクアンプIC「SA2011」のパーツセットを販売開始!

(2013.05.15 UPDATE)
販売開始以来、大変好評を得ておりますマイクアンプIC「SA2011」。一斉風靡した東芝TA2011Sの互換ICとして人気があり、デジットでも定番ICとなりました。

マイクアンプIC「SA2011」

sa2011
SA2011_SCH









そんなSA2011に、マイクアンプの回路図と必要パーツを1パックにして販売開始いたしました!
パーツを回路図通りに組めば、マイクアンプが出来上がります。

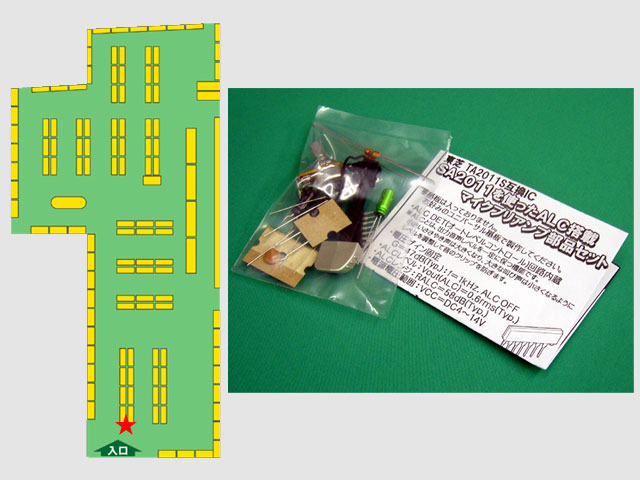

パーツセット

sa2011pack










パーツリスト

・1/4W カーボン抵抗:2.2kΩ
・1/4W カーボン抵抗:1MΩ
・1/4W カーボン抵抗:4.7kΩ
・無極性MUSEコンデンサ:25v 4.7uF
・電解コンデンサ:25V 47uF×2
・電解コンデンサ:50V 10uF×2
・積層セラミックコンデンサ:0.1uF
・可変抵抗器:A10KΩ
・コンデンサマイクユニット

※コンデンサマイクは急遽付属することになりましたので、説明書のパーツリストには記載されておりません。

なお、基板は付属しておりませんので、お好みのサイズのユニバーサル基板を別途お求めください。


付属説明書(回路図)
sa2011sch







SA2011パーツセット説明書(PDF)


付属パーツを個別でそろえると¥425-ですが、
販売価格:¥350-(8%)

非常にお得なセットですので、この機会にぜひ、マイクアンプを作ってみてください!


▼Silan社マイクアンプIC「SA2011」パーツセットは
入口スグの特価品コーナーにて販売中!
sa2011pack_uriba

















(2013.05.15 追記)
共立エレショップに登録しておりますので通販ご希望の方はご利用ください。

マイクアンプIC「SA2011」パーツセット / SA2011_DGS
