2011年04月13日
デジットオリジナル TO-220&TO-3Pパッケージ用サブ基板販売開始！
トランジスタ、FETなどのTO-220やTO-3Pパッケージ用の便利なサブ基板を販売開始いたしました！
放熱器やケースに取り付け時の端子の引き出しに便利です。
トランジスタ、FET、三端子レギュレータ、サイリスタ、トライアックなど、あらゆるTO-220やTO-3Pパッケージのデバイスで使用できます。

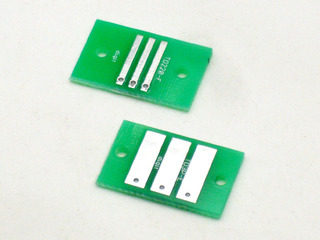

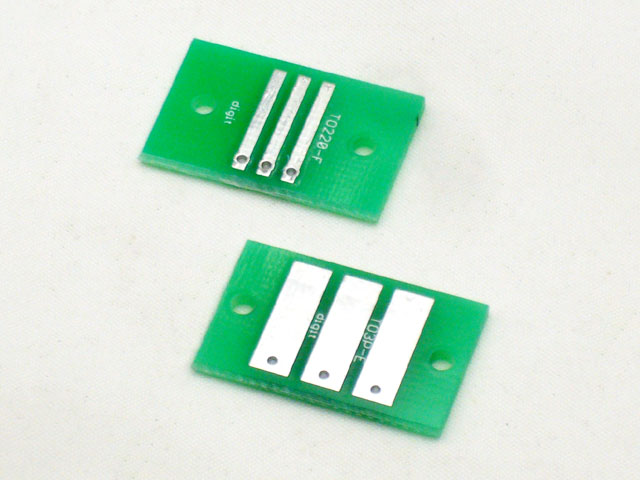

TO-220用□□□□□□□□□□□□□□TO-3P用
【仕様】
・基板サイズ：24.5×15.4mm
・基板取付穴：φ2mm（上記は共通）
・ランド幅：TO-220用:1.5mm
・ランド幅：TO-3P用:4mm
販売価格:各￥100-

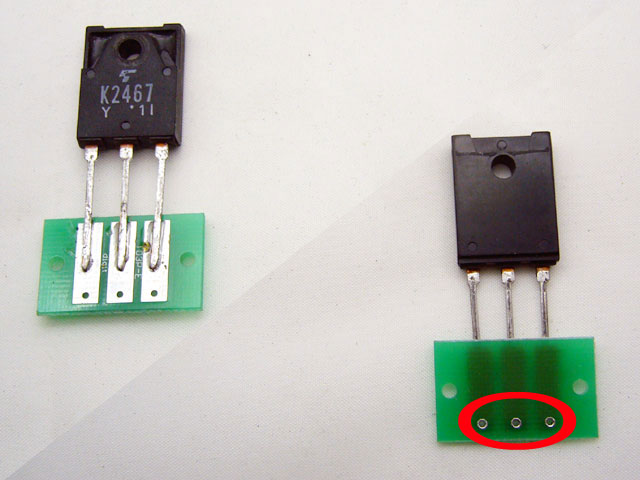

◆サブ基板に直接実装した例
放熱器やケースへデバイスを取り付ける際にサブ基板を利用すると、ランドに配線材をハンダ付けができ、実装したデバイスの端子を引き出しやすくなり、作業性がアップします。
ただし、ランドの穴（写真の赤丸部分）は両面するホールになっておりますので、サブ基板に実装した状態で放熱器やケースに取り付けする場合は絶縁処理してください。

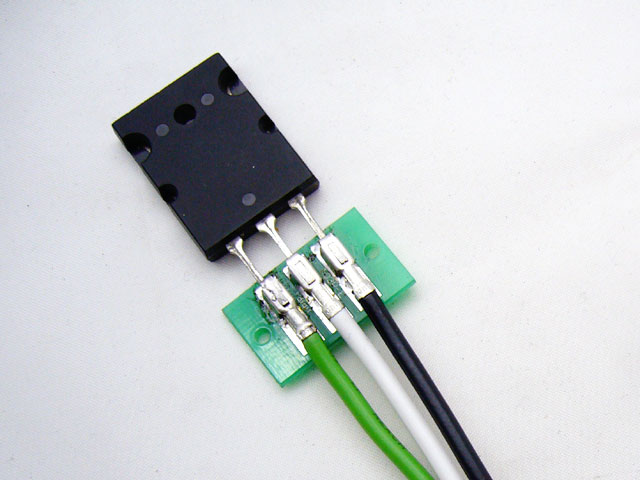

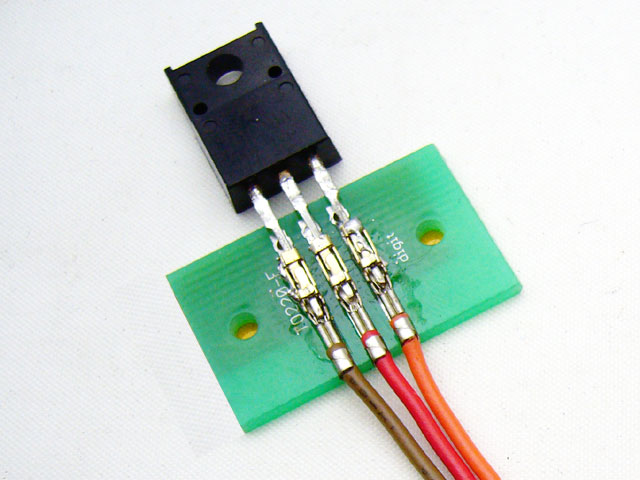

コンタクトピン等を利用した便利な使い方
ご参考までに、デバイスをサブ基板に直接実装せず、コンタクトピン等を使用すると、デバイスの抜き差しが行いやすくなり、デバイスを交換しながら実験やテストなどを行う時に便利です。
また、コンタクトピンにあらかじめケーブルを圧着してからサブ基板に実装するとデバイスの端子が引き出せます。
▼デジットオリジナル TO-220&TO-3Pパッケージ用サブ基板は
▼レギュレータ、トランジスタのある棚にて販売中！
（2011.05.18追記）
共立エレショップに登録中！通販ご希望の方はご利用ください。
TO-220&TO-3Pパッケージ用サブ基板
