2011年05月14日

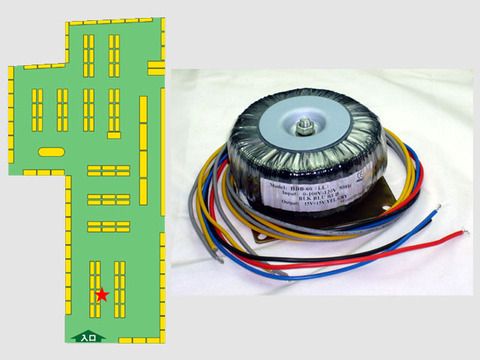

15V 2A×2出力！ トロイダルトランス「HDB-60(LL)」が入荷！
デジットオリジナル、15V 2A×2出力のトロイダルトランスが入荷しました！
以前取扱いしていましたHRB-60の後継品となります。
オーディオアンプの電源用として使用できる、とてもハイパワーなトランスです。
本体直径は約90mm、高さは約50mm（固定金具・ベース込）。
トロイダルトランスの底に固定穴付きベースが付いておりますので
シャシーへの取り付けが容易です。
トランス取り付け穴：5.1×91mm（楕円・4箇所）。使用ネジサイズはM5．
取り付け用ネジ類は別売ですので、以下のものをオススメします。
・M5×12mm（50個入）:販売価格￥160-
・M5平ワッシャ（50個入）:販売価格￥55-
・M5用スプリングワッシャ（50個入）:販売価格￥55-
・M5ナット（50個入）:販売価格￥85-
※材質はすべて鉄（ユニクロメッキ）です。
結線図
出力:15V 2A×2（60VA）
入力:0-100V-120V（50/60Hz）
85℃の温度ヒューズが内蔵されております
入力側□□□□□□□□□□□□□□□□□出力側
入出力のケーブルの長さは、出力側：約600mm（AWG20）
入力側：約550mm（AWG22）と長めに設定してありますので、
余裕を持って配線が行えます。
15V 2A×2出力 トロイダルトランス「HDB-60(LL)」
販売価格:￥4,000-
（2011.06.07追記）
共立エレショップに登録されましたので通販ご希望の方はご利用ください。
15V 2Ax2出力 トロイダルトランス HDB-60(LL)
▼デジットオリジナル トロイダルトランス「HDB-60（LL）」は
▼トランス売り場にて販売中！
以前取扱いしていましたHRB-60の後継品となります。
オーディオアンプの電源用として使用できる、とてもハイパワーなトランスです。
本体直径は約90mm、高さは約50mm（固定金具・ベース込）。
トロイダルトランスの底に固定穴付きベースが付いておりますので
シャシーへの取り付けが容易です。
トランス取り付け穴：5.1×91mm（楕円・4箇所）。使用ネジサイズはM5．
取り付け用ネジ類は別売ですので、以下のものをオススメします。
・M5×12mm（50個入）:販売価格￥160-
・M5平ワッシャ（50個入）:販売価格￥55-
・M5用スプリングワッシャ（50個入）:販売価格￥55-
・M5ナット（50個入）:販売価格￥85-
※材質はすべて鉄（ユニクロメッキ）です。
結線図
出力:15V 2A×2（60VA）入力:0-100V-120V（50/60Hz）
85℃の温度ヒューズが内蔵されております
入力側□□□□□□□□□□□□□□□□□出力側
入出力のケーブルの長さは、出力側：約600mm（AWG20）
入力側：約550mm（AWG22）と長めに設定してありますので、
余裕を持って配線が行えます。
| 【ご注意】 トランス取り付け時の注意として、トランスを固定しているボルトの両端を金属シャーシやフレームなどでショートしないよう（ループ状態にならないよう）に取り付けてください。 |
15V 2A×2出力 トロイダルトランス「HDB-60(LL)」
販売価格:￥4,000-
（2011.06.07追記）
共立エレショップに登録されましたので通販ご希望の方はご利用ください。
15V 2Ax2出力 トロイダルトランス HDB-60(LL)
▼デジットオリジナル トロイダルトランス「HDB-60（LL）」は
▼トランス売り場にて販売中！
