2011年07月28日

シングルオペアンプ×2 ⇒ デュアル変換基板入荷!

シングルオペアンプを2個使用し、スタンダードなデュアルオペアンプのピンレイアウトに変換する基板が入荷いたしました!

例えば、オペアンプを使った自作ヘッドホンアンプをシングルオペアンプで設計したい場合に便利な基板です。

使用するシングルオペアンプのパッケージにより3タイプございますのでご紹介いたします!


DIP×2 ⇒ DIP変換基板

dip2_dipDIPパッケージのシングルオペアンプ2個からデュアルオペアンプのピンレイアウトに変換する基板です。DIPのオペアンプ2個を横に並べて基板上に実装します。
付属ヘッダーピンを取り付けることにより、8ピンDIPのオペアンプと同じ300milピッチで基板に実装ができます。
販売価格:¥350-

dip2dipsc

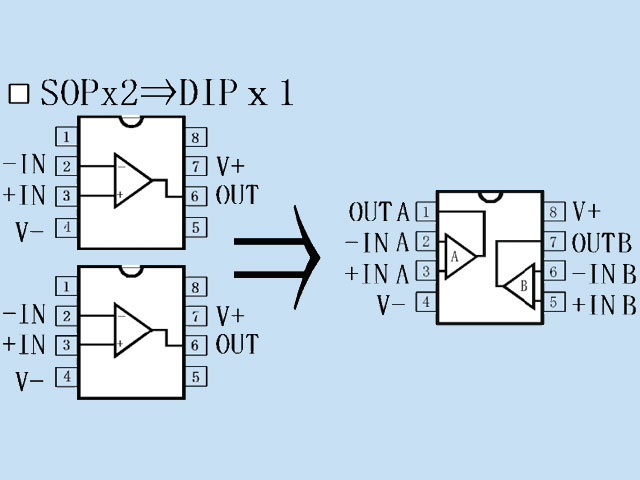

SOP×2 ⇒ DIP変換基板
sop2_dipSOPパッケージのシングルオペアンプ2個からデュアルオペアンプのピンレイアウトに変換する基板です。SOPのオペアンプ2個を基板の両面に実装します。
付属ヘッダーピンを取り付けることにより、8ピンDIPオペアンプと同じ300milピッチで基板に実装ができます。
販売価格:¥350-

sop2dipsop2dip_pin

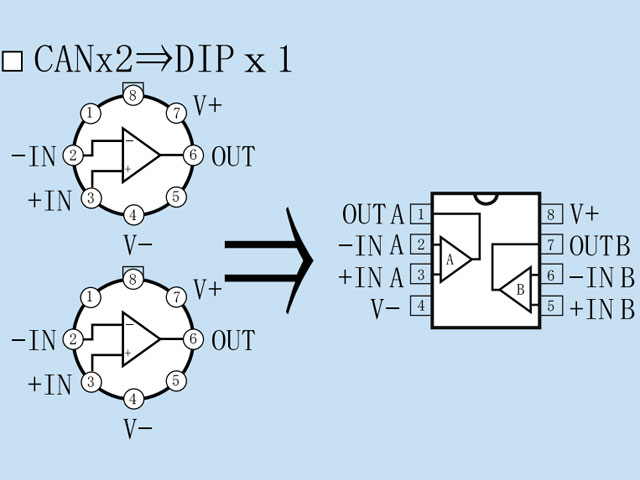

CAN×2 ⇒ DIP変換基板

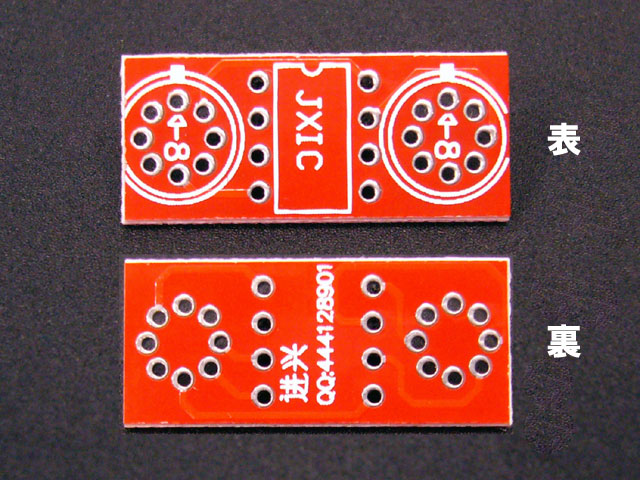

can2_dipCANパッケージのシングルオペアンプ2個からデュアルオペアンプのピンレイアウトに変換する基板です。CANのオペアンプ2個を基板上に横に並べて実装します。

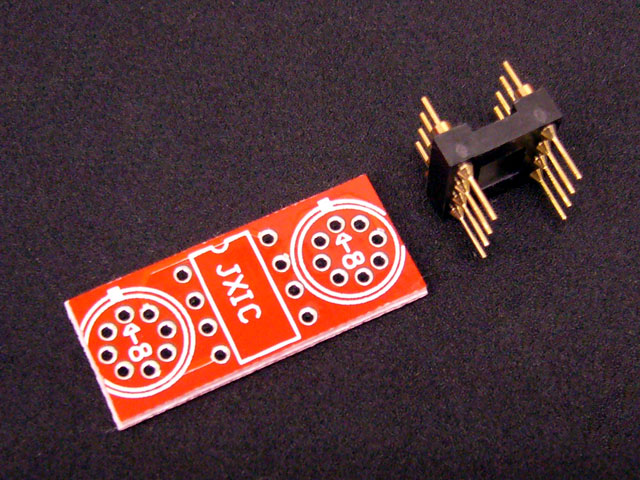

付属の両凸ヘッダーピン取り付けることにより、8ピンDIPオペアンプと同じ300milピッチで基板に実装ができます。
販売価格:¥350-

can2dipcab2dip_pin






各種PDF資料

オペアンプによってピンレイアウトが違う場合がございますので、オペアンプのデータシートで必ずピンレイアウトを確認してから使用してください。
ピンレイアウトが同じであってもうまく動作するかどうかは回路に依存いたします。


▼各種シングルオペアンプ×2 ⇒ デュアル変換基板は
ユニバーサル基板売り場にて販売中!
2dip_uriba
