高性能オーディオパワーアンプIC「LM3886」を使用したキット
高音質・高性能で定評のあるオーディオパワーアンプIC「LM3886TF」。
このICを使用したデジットオリジナルキットを2点ご紹介いたします。

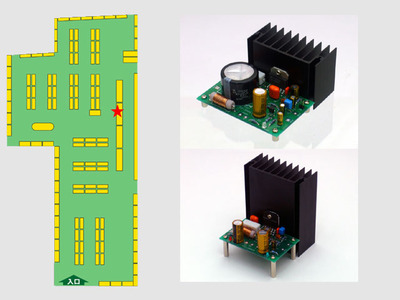

単一電源型 20Wオーディオパワーアンプキット「TD-3886」
DC24Vの単一電源で動作するAB級モノラルオーディオパワーアンプキットです。
出力は最大20Wで、ミュート機能付きです。放熱器も付属しております。
キット説明書
販売価格：￥3,700-
共立エレショップに登録されておりますので通販ご希望の方はご利用ください。
20Wオーディオパワーアンプ / TD-3886
配線接続例
電源入力手前に50V10000uFのブロックコンデンサを入れてください。
DC24V2.5A以上の電源またはACアダプタをご用意ください。
±電源型 40Wオーディオパワーアンプキット「OCL-3886C」
±30V両電源で動作するAB級モノラルオーディオパワーアンプキットです。
出力は最大40Wでミュート機能付きです。放熱器も付属しております。
キット説明書
販売価格：￥4,000-
共立エレショップに登録されておりますので通販ご希望の方はご利用ください。
40Wオーディオパワーアンプ / OCL-3886C
OCL-3886Cの電源として、以下にご紹介するトランスと電源基板で
手軽に±両電源を作ることができます！（デジット推奨品）
もちろん、LM3886TF単体の取扱いもいたしております！
【仕様】
・VCC=±28Vで、4Ω負荷に対して68Wの連続平均出力電力
・(VCC=±28Vで、8Ω負荷に対して38Wの連続平均出 力電力)
・SN比:92.5ｄＢ(Po=1W、A-Weighted、measured at 1KHz Rs=25Ω)
・SPiKe(TM)プロテクション(Self Peak Instantaneous Temperature(°Ke)) 回路により
・ディスクリートやハイブリッドのアンプより優れたダイナミックSOA(Safe Operating Area)
・保護を行います。
DATASHEET
販売価格：￥1,120-
共立エレショップに登録されておりますので通販ご希望の方はご利用ください。
68Wオーディオパワーアンプ / LM3886TF
▼オーディオパワーアンプ「TD-3886」および「OCL-3886C」は
▼レジカウンタ並びのキットのショーケースにて販売中！
このICを使用したデジットオリジナルキットを2点ご紹介いたします。
単一電源型 20Wオーディオパワーアンプキット「TD-3886」
DC24Vの単一電源で動作するAB級モノラルオーディオパワーアンプキットです。
出力は最大20Wで、ミュート機能付きです。放熱器も付属しております。
キット説明書
販売価格：￥3,700-
共立エレショップに登録されておりますので通販ご希望の方はご利用ください。
20Wオーディオパワーアンプ / TD-3886
配線接続例
電源入力手前に50V10000uFのブロックコンデンサを入れてください。
DC24V2.5A以上の電源またはACアダプタをご用意ください。
±電源型 40Wオーディオパワーアンプキット「OCL-3886C」
±30V両電源で動作するAB級モノラルオーディオパワーアンプキットです。
出力は最大40Wでミュート機能付きです。放熱器も付属しております。
キット説明書
販売価格：￥4,000-
共立エレショップに登録されておりますので通販ご希望の方はご利用ください。
40Wオーディオパワーアンプ / OCL-3886C
OCL-3886Cの電源として、以下にご紹介するトランスと電源基板で
手軽に±両電源を作ることができます！（デジット推奨品）
もちろん、LM3886TF単体の取扱いもいたしております！
【仕様】
・VCC=±28Vで、4Ω負荷に対して68Wの連続平均出力電力
・(VCC=±28Vで、8Ω負荷に対して38Wの連続平均出 力電力)
・SN比:92.5ｄＢ(Po=1W、A-Weighted、measured at 1KHz Rs=25Ω)
・SPiKe(TM)プロテクション(Self Peak Instantaneous Temperature(°Ke)) 回路により
・ディスクリートやハイブリッドのアンプより優れたダイナミックSOA(Safe Operating Area)
・保護を行います。
DATASHEET
販売価格：￥1,120-
共立エレショップに登録されておりますので通販ご希望の方はご利用ください。
68Wオーディオパワーアンプ / LM3886TF
▼オーディオパワーアンプ「TD-3886」および「OCL-3886C」は
▼レジカウンタ並びのキットのショーケースにて販売中！
