2011年09月22日

文字高127mm!低価格!大型7セグメントLEDが入荷!

(2013.11.7 UPDATE)

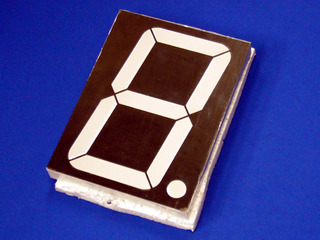

文字高127mmの大型7セグメントLEDが入荷しました。
B7AB7B






【商品概要】
型番:50101BS
カラー:赤
文字高:127mm(5インチ)
コモン:アノード
外形:約W105×H140×D16mm
VF:13.4V、IF:15mA
DPのみVF:6.0V IF:10mA
※順方向電圧(VF)と順方向電流(IF)は実測値です。
DATASHEET

表面(表示面)にはキズ・擦れ防止のフィルムが張ってあります。

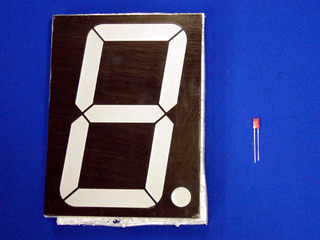

大きさ比較
B7CB7D






とにかく大きいです。
大きさの比較としてLEDと並べてみましたがかなり大きいです。
LEDでは極端すぎるので、15cmの金尺を置いてみました。
何となく大きさが想像できるかと思います。
これでデジタル時計やカウンター用表示機を作れば迫力あります。
これから文化祭・学祭の季節ですので、クイズの点数表示機なども
面白いかもしれません。

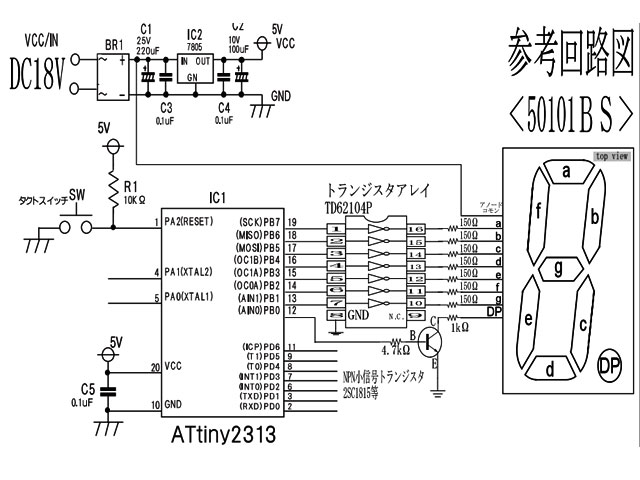

参考回路図
5010bs_kairozu






ATtiny2313で駆動する場合の参考回路図です。

動画


動画の大型7セグメントLEDは店頭にて展示しておりますので、
ぜひ、直接ご覧ください!

販売価格:¥1,380-

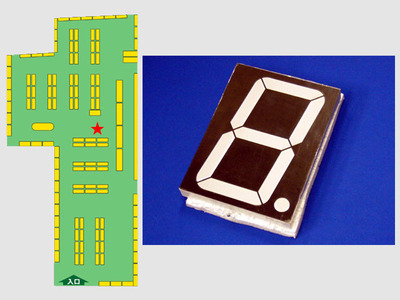

大型7セグメントLED「50101BS」はレジカウンター前にて販売中!

50101BS_URIBA

















(2013.11.7追記)
共立エレショップに登録!通販ご希望の方はご利用ください。
大型7セグメントLED / 50101BS
