2011年10月03日

デジットオリジナル・デジタルオーディオ関連キット販売予告!!

デジットオリジナルのデジタルオーディオ関連キットを近日販売予定にしておりますので、発売前にちょっとだけご紹介します
このページでご紹介したキットは全て製品化されました!

USBオーディオインターフェイスキット

「USB_DOUT2706」 販売開始しました!
usb-dout2706






メインIC:PCM2706PJTG4

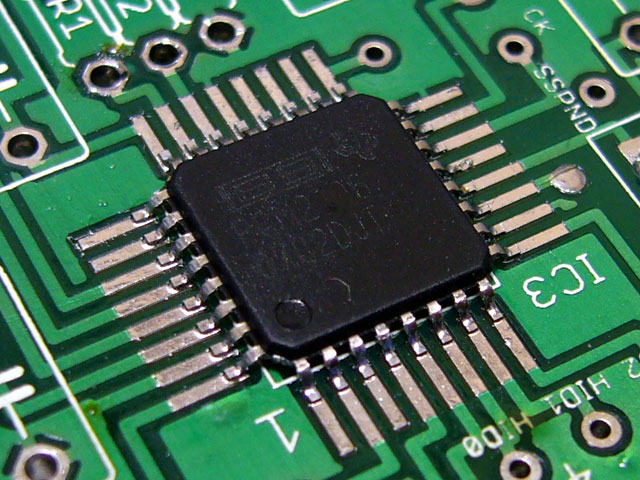

pcm2706pcm2706_pin






バーブラウン(TI)のUSB接続・オーディオDAコンバータICを使用したUSBに接続するオーディオインターフェイスの組み立てキットで高音質のS/PDIFを出力します。ジャンパの切替で16Bit I2Sフォーマットのオーディオシリアル信号も出力できます。また、アナログ出力も備えています。
動作クロックに高精度(±2.5ppm)の水晶発振モジュールを採用していますのでジッタの少ない優れた出力が得られます。
表面実装パーツは予め実装済みです。

ICの詳細はデータシートをご覧ください。
PCM2706 DATASHEET



試作実験用DAIレシーバ単独基板キット
「DIR9001_A」
販売開始しました!
dir9001a






メインIC:DIR9001PW
dir9001dir9001_pin






バーブラウン(TI)の96kHz・24bit対応デジタルオーディオインターフェイスのレシーバIC「DIR9001PW」を使用した、試作実験用DAIレシーバの単独基板の組み立てキットです。
S/PDIF信号を入力すると、オーディオシリアル信号と、入力S/PDIF信号から復元された低ジッタのシステムクロックを出力します。
サンプリング周波数は28kHz~108kHzに対応(96kHz・24bitデータに対応)。
表面実装のICは予め実装済みです。

ICの詳細はデータシートをご覧ください。
DIR9001 DATASHEET

IC単体は共立エレショップに登録しておりますので通販ご希望の方は
ご利用ください。

96kHzデジタルオーディオレシーバ / DIR9001PW



試作実験用DAIレシーバ単独基板キット
「CS8416_B」
販売開始しました!

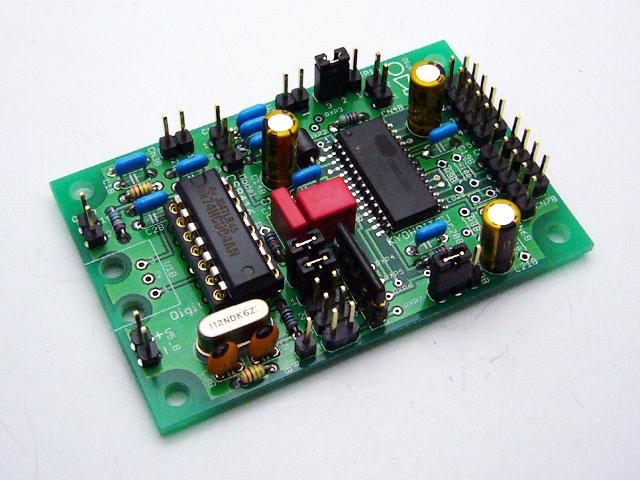

cs8416b






メインIC:CS8416-CSZ

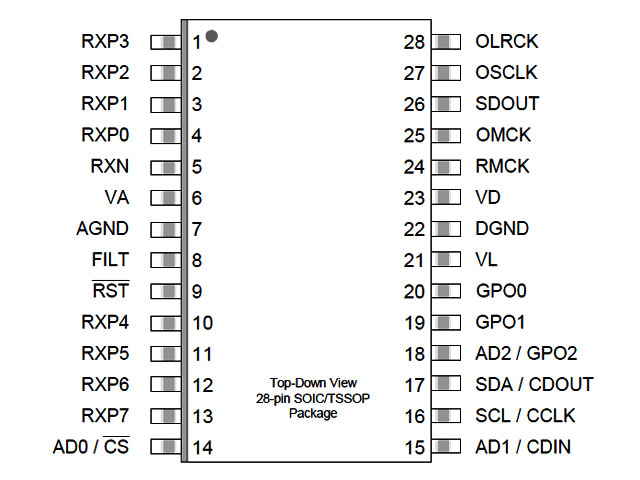

cs8416cs8416_pin






シーラスロジックの192kHz対応デジタルオーディオインターフェイスのレシーバIC「CS8416-CSZ」を使用した、試作実験用DAIレシーバの単独基板組み立てキットです。
S/PDIF信号を入力すると、オーディオシリアル信号と、入力S/PDIF信号から復元された低ジッタのシステムクロックを出力します。
表面実装のICは予め実装済みです。

ICの詳細はデータシートをご覧ください。
CS8416 DATASHEET

IC単体は共立エレショップに登録しておりますので通販ご希望の方は
ご利用ください。

192KHz デジタルオーディオレシーバ / CS8416-CSZ



試作実験用DAIトランスミッタ単独基板キット
「DIT4192_E」 販売開始しました!

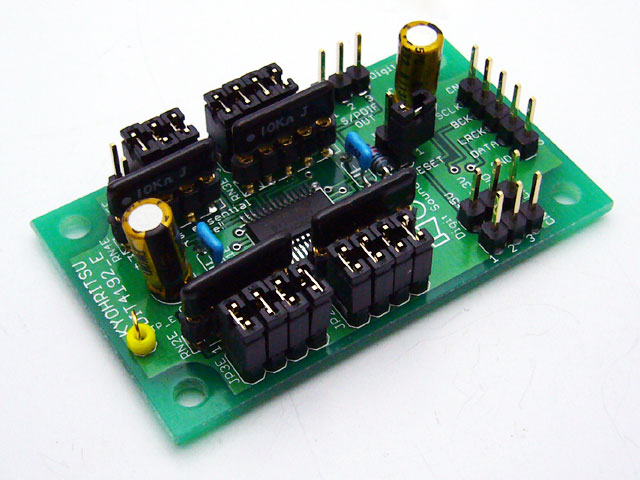

dit4192e

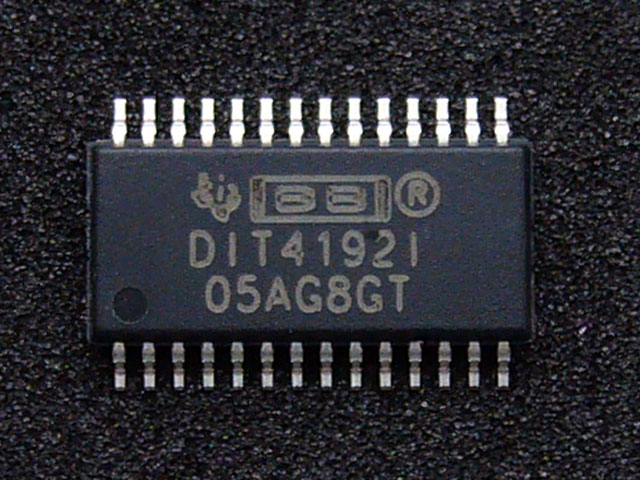

DIT4192IPW

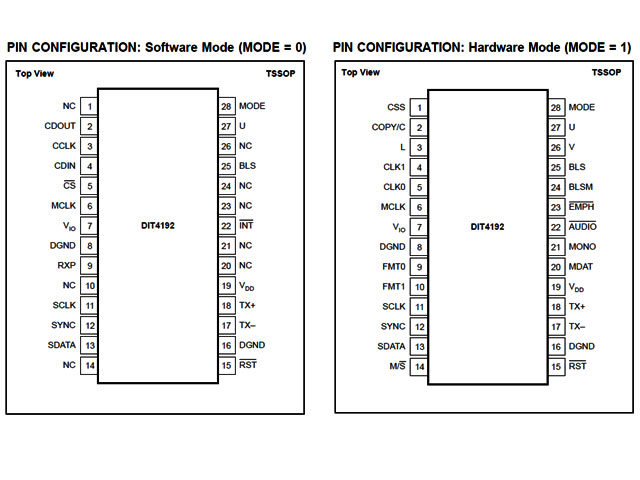

dit4192dit4192_pin






バーブラウン(TI)の192kHzデジタルオーディオインターフェイスのトランスミッタICを使用した試作実験用のDAIトランスミッタの単独基板組み立てキットです。
3線式のオーディオシリアル信号とシステムクロックを入力するとS/PDIF信号を出力します。サンプリング周波数は最大192kHz、24Bitデータに対応しています。
差動ラインドライバをICに内蔵していますので、パルストランスを外部に取り付けることで同軸ケーブル(75Ω)に接続できます。
表面実装のICは予め実装済みです。

ICの詳細はデータシートをご覧ください。
DIT4192 DATASHEET

IC単体は共立エレショップに登録しておりますので通販ご希望の方は
ご利用ください。

192kHzデジタルオーディオトランスミッタ / DIT4192IPW



試作実験用PLLクロック単独基板キット
「CLK_1707_D」 販売開始しました!
clk1707d








メインIC:PLL1707DBQ
pll1707
pll1707_pin








バーブラウン(TI)の高精度・低ジッタPLLクロック発生器ICを使用したPLLクロック発生器の試作実験用単独基板組み立てキットです。
基準となる水晶発振器は高精度(±2.5ppm)の水晶発振モジュールを採用し、IC内部のPLLでさらに低ジッタの高精度クロックを生成します。

ICの詳細はデータシートをご覧ください。
PLL1707 DATASHEET

IC単体は共立エレショップに登録しておりますので通販ご希望の方は
ご利用ください。

デジタルオーディオ用マルチクロックジェネレータ / PLL1707DBQ


いずれのキットも、詳細については発売後に当Blogにて
改めてご紹介いたします。




上記でご紹介したキットを、一般販売に先駆けまして、
10/8(土)・9(日)に開催するオーディオキット製作体験会にて

ご参加いただいた方に先行販売を行います

もちろん、上記キットを製作するためにご参加いただいてもOK!
ただし、先行販売のため用意できる数はほんの僅かですので、
なくなり次第に終了いたします。

ぜひぜひ、ご参加ください!
