2011年10月12日

デジットオリジナル トスリンク基板販売開始!

(2013.01.31 UPDATE)

デジットオリジナル、デジタルオーディオ用光コネクタ送信・受信モジュール用の基板キットを販売開始いたしました。

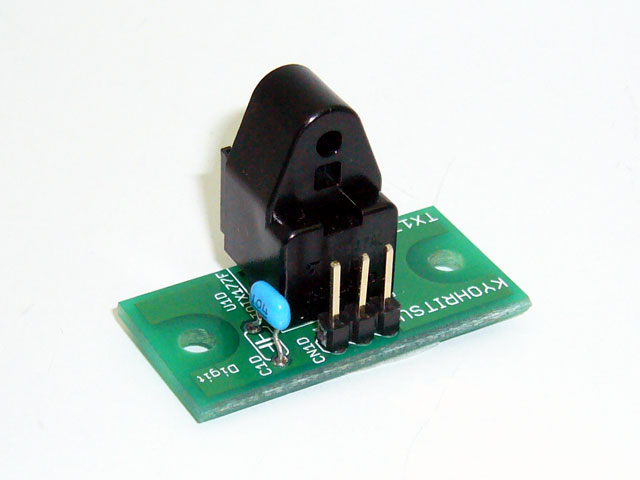

送信用光コネクタ基板「TX177_D」 ¥140-

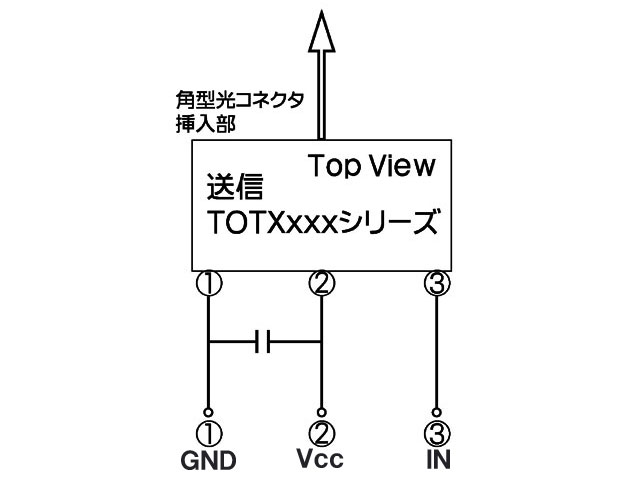

tx177dtx177_sch






177tx_tosa177tx_tosb






パーツ構成:
基板TX177_D、積層セラミックコンデンサ0.1uF、3Pヘッダーピン
※本キットはトスリンク周辺パーツと基板のセットで、光コネクタは別売です。

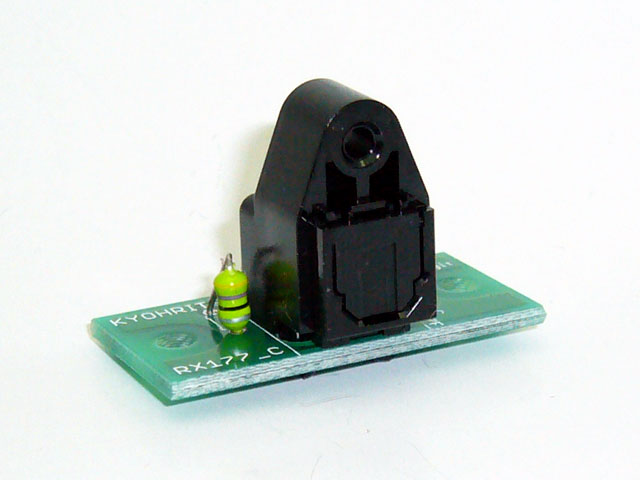

信用光コネクタ基板「RX177_C」 ¥160-

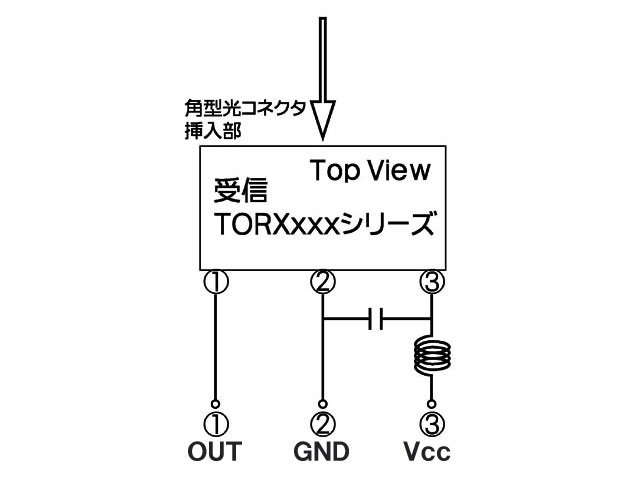

rx177crx177_sch






177rx_tosa177rx_tosb






パーツ構成:
基板RX177_C、積層セラミックコンデンサ0.1uF、マイクロインダクタ47uH
3Pヘッダーピン
※本キットはトスリンク周辺パーツと基板のセットで、光コネクタは別売です。

キットは送信用(TOTX)と受信用(TORX)それぞれ用意いたしました。トスリンク周辺回路を基板にすることによって自作のデジタルオーディオ機器の光入出力部分の製作負担を下げられますので大変便利です。

対応光コネクタは以下の通りですので、お好みによりお選びください。

【対応光コネクタ(送信用)】

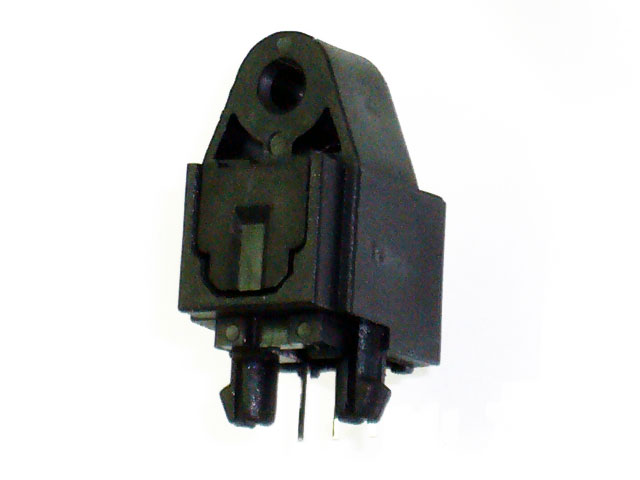

Photolink送信用:PLT133/T9
ptl133






・TTLインターフェースコンパチブル
・コネクタ差込口:シャッター式
・動作電圧:DC3~5V
・消費電流:3(min)~10mA(max)
・伝送速度:16Mbps(NRZ符号)
DATASHEET
販売価格:¥220-

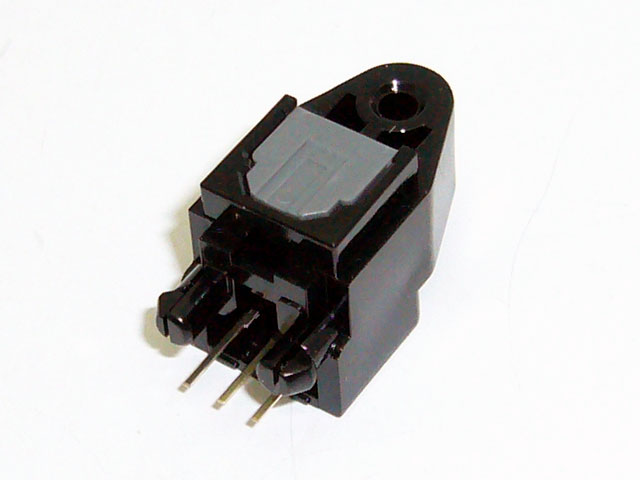

TOTX147L
totx147L






伝送速度 : DC ~ 15Mb/s
電源電圧 ( VCC ) : 2.7 ~ 3.6 V
ピーク発光波長 ( λP ) : 650 nm ( typ. )
光出力 ( P_f ) : -21 ~ -15dBm
パッケージ : シャッタ機能付パネル取付けタイプ
DATASHEET
販売価格:¥250-



TOTX177AL(完売しました)
※現在デジットでは完売しましたので情報のみ掲載します。
totx177al






伝送速度 : DC ~ 15Mb/s
電源電圧 ( VCC ) : 4.75 ~ 5.25 V
ピーク発光波長 ( λP ) : 650 nm ( typ. )
光出力 ( P_f ) : -21 ~ -15dBm
パッケージ : シャッタ機能付パネル取付けタイプ
DATASHEET

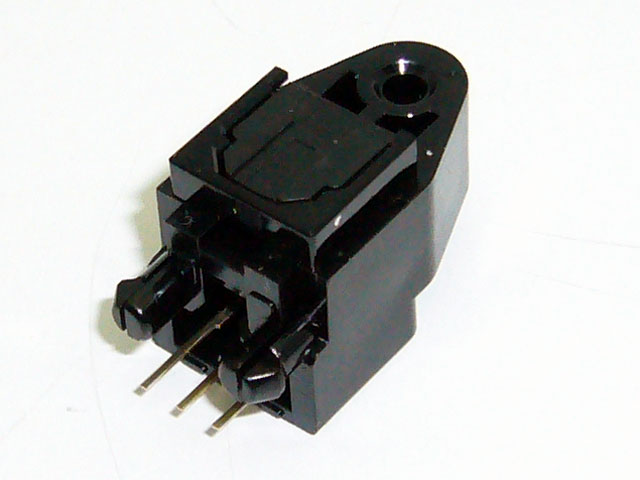

TOTX179L

totx179l






伝送速度 : DC ~ 12.8Mb/s
電源電圧 ( VCC ) : 4.75 ~ 5.25 V
ピーク発光波長 ( λP ) : 650 nm ( typ. )
光出力 ( P_f ) : -21 ~ -15dBm
パッケージ : シャッタ機能付パネル取付けタイプ
DATASHEET
販売価格:¥250-



【対応トスリンク(受信用)】

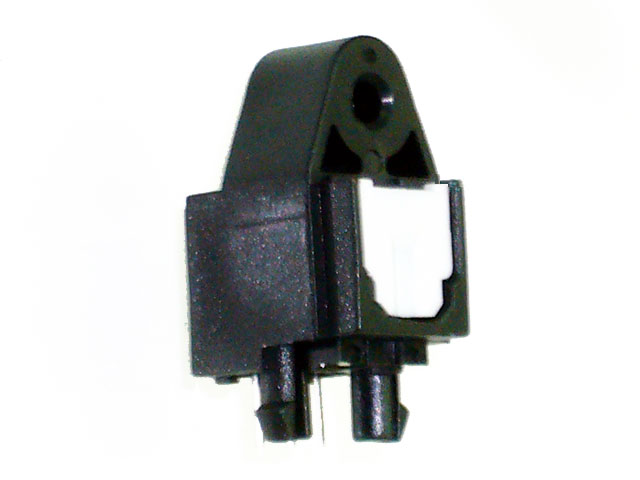

Photolink受信用:PLR135/T9
ptr135






・TTLインターフェースコンパチブル
・コネクタ差込口:シャッター式
・動作電圧:DC2.4~5.5V
・消費電流:4(typ)~12mA(max)
・伝送速度:16Mbps(NRZ符号)
DATASHEET
販売価格:¥220-

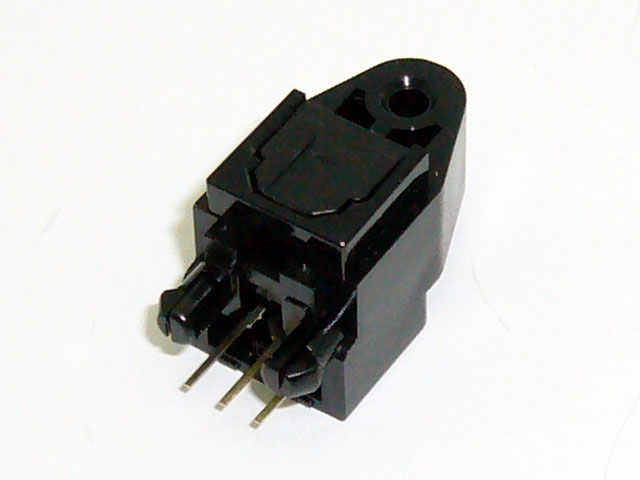

TORX147L
torx147






伝送速度 : 0.1 ~ 15Mb/s
電源電圧 ( VCC ) : 2.7 ~ 3.6 V
受信感度 : -24 dBm
パッケージ : シャッタ機能付パネル取付けタイプ
DATASHEET
販売価格:¥250-



TORX177L(完売しました)
※現在デジットでは完売しましたので情報のみ掲載します。

torx177l






伝送速度 : 0.1 ~ 15Mb/s
電源電圧 ( VCC ) : 4.75 ~ 5.25V
受信感度 : -24dBm
パッケージ : シャッタ機能付パネル取付けタイプ
DATASHEET
(DATASHEETはTORX177のものですが電気的仕様は同じです。)


TORX179L
(完売しました)
※現在デジットでは完売しましたので情報のみ掲載します。
伝送速度 : 0.1 ~ 12.8Mb/s
電源電圧 ( VCC ) : 4.75 ~ 5.25V
受信感度 : -24dBm
パッケージ : シャッタ機能付パネル取付けタイプ
DATASHEET

(2011.11.02追記)
共立エレショップに登録しましたので通販ご希望の方はご利用ください。
デジットオリジナル 光送信・受信用トスリンク基板
東芝デジタルオーディオ用光送信・受信モジュール / トスリンク各種
フォトリンク デジタルオーディオ用光送信モジュール シャッター付 / PLT133/T9
フォトリンク デジタルオーディオ用光受信モジュール シャッター付 / PLR135/T9

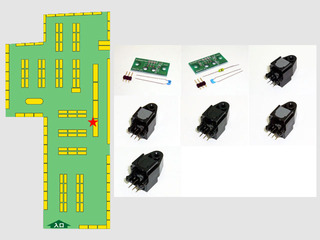

▼トスリンク基板とトスリンク各種は
オーディオICコーナーにて販売中!
