2011年10月15日

USBオーディオインターフェイスキット「USB_DOUT2706kit」販売開始!

(2012.06.19 UPDATE)

USBオーディオインターフェイスの決定版!
バーブラウン(TI)のUSB接続オーディオ用D-AコンバータIC「PCM2706」を使用した
USBオーディオインターフェイスキット「USB_DOUT2706Kit」
を販売開始いたしました!
2706a2706b






PC( Windows / Mac )に接続するだけで高音質のデジタル / アナログ信号を出力できるUSB接続のオーディオインターフェイスキットです。高精度クロックによる低ジッタで高音質!USBバスパワーで外部電源不要!小型サイズでシンプル!高性能・高音質ながら低価格!PCオーディオ / デジタルオーディオを始めるための足掛かりとなるキットとしても最適です!

【主な特徴】
・高精度クロック(±2.5ppm)実装で低ジッタ高品質オーディオ出力
・コストパフォーマンスに優れた低価格デジタルオーディオキット
・USBバスパワーで動作(外部電源不要)

<<オーディオ出力部>>
・デジタル出力:S/PDIFまたはI2S 16bit(サンプリング周波数:32k,44.1k.48kHZ)
・アナログ出力:ヘッドホン/イヤホン出力
(THD+N:0.012%(RL>10kΩ)***THD+N:0.025%(RL=32Ω))
<<<各信号は基板上に端子を出してあるので簡単に取り出せます>>>

キット、回路、ケースなどの追加でデジタル/アナログ問わず自作クラフトオーディオへ!
モノづくりの世界が広がります。

・PCで音楽をもっと楽しみたい
・PCから簡単に高音質な音声信号を出力したい
・PCのオーディオサウンドカードなしで光 / コアキシャルで出力したい
・PCの内蔵音源では物足りない
・ノート型 / デスクトップ型問わずオーディオを楽しみたい
・デジタルオーディオの実験 / 評価 / 学習をしたい
・デジタルオーディオを作りたい、知りたい、始めたい


以上のような方にピッタリなデジタルオーディオキットです。

ドライバはWindows / Mac共にOS標準装備のものがそのまま使えますので、特別な専用ドライバーソフトを必要とせずUSBに接続するだけで使用できます。また、音楽再生ソフトもOS標準装備のものが使用できます。



【メインIC】
pcm27062706_pin






バーブラウン(TI)社のUSB接続オーディオD-AコンバータIC「PCM2706」を採用しています。
ICはあらかじめ基板に実装済みです。

【±2.5ppm高精度クロック採用】
xtal12mFOX924_SIZE






高精度温度補償型水晶発振器を採用!
高精度(±2.5ppm)クロックにより低ジッタで高品質の出力が得られます!
従来のUSBオーディオインターフェイスキット「USBANA2704」のクロックは通常程度(大体50~30ppm前後位)のクロックでしたが、「USB_DOUT2706kit」は高精度クロック(±2.5ppm)実装で低ジッタ高品質オーディオ出力になっています。
表面実装品のため、あらかじめ基板に実装済みです。

【オーディオ用コンデンサー搭載】

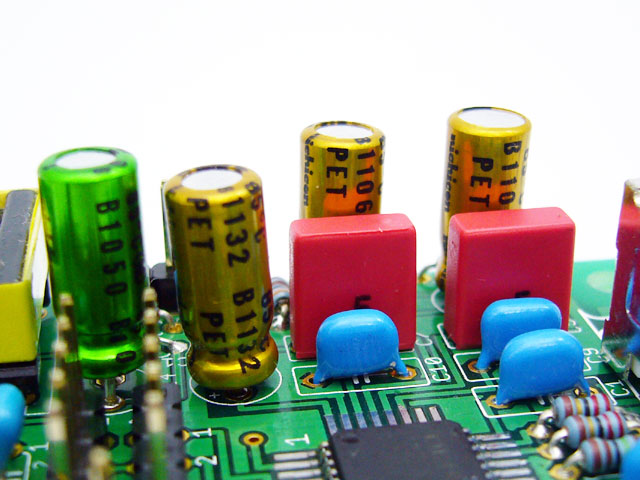

audio_cktd105






フィルムコンデンサにドイツWIMA社「MKPシリーズ」、電解コンデンサにニチコンオーディオ用電解コンデンサ「UFWシリーズ」を採用しております。 また、一部の積層セラミックコンデンサに温度特性「X7R」の日本ケミコン「KTDシリーズ」を採用しています。

【基板】
2706cflat






基板サイズは約39mmx66mmと小型でシンプル。材質は両面ガラスエポキシで、取付け穴はM3対応です。表面実装部品のPCM2706、高精度クロック、74HC00はあらかじめ実装済みです。

【USBバスパワーで動作】
usb






電源はUSBから供給する「USBバスパワー」を採用しておりますので、別途電源を用意する必要はございません。
※USBケーブルはPCとUSB_DOUT2706間の長さを1.5m以内のものをお使いください。ケーブルが長すぎるとノイズの発生や音が途切れるなどのトラブルの原因となります。

【オーディオ出力部】
デジタル出力(S/PDIFまたはI2S 16bit
(サンプリング周波数:32k、44.1k、48kHz)


光出力および同軸出力端子:S/PDIF

opt_outopt

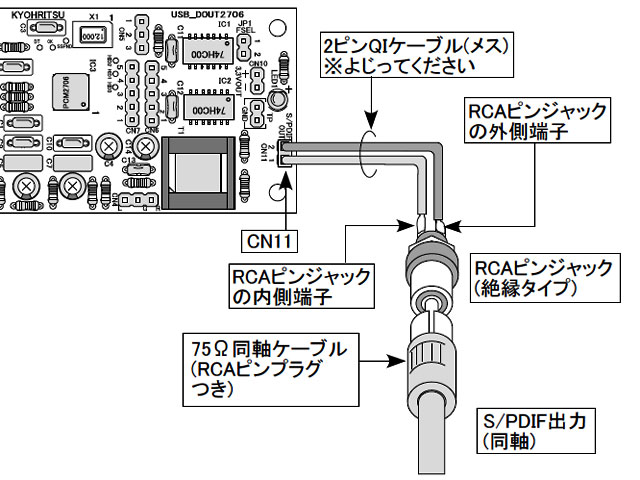

cox_outcox






S/PDIF出力をサポートしており、光デジタル出力用端子と同軸デジタル出力用端子をそれぞれ設けています。光出力と同軸出力は同時に使用可能です。
・光デジタル(S/PDIF出力):トスリンクを接続(TOTX147(3.3Vタイプ))
・同軸デジタル(75Ω・S/PDIF出力):RCAコネクタを接続
(パルストランスを基板上に実装)
※トスリンクおよびRCAコネクタは付属しておりませんので別途お求めください。

オーディオシリアル信号出力端子:I2S( 16bit )
i2s






オーディオシリアル信号:I2S(16bit)出力をサポートしています。S/PDIF信号からでは無く、ダイレクトにI2S信号を出力しているので、D-AコンバータIC、アップサンプリングIC回路等に配線接続して応用でき、簡単にデジタルオーディオの色々な学習/実験/評価を幅広く楽しめます。
・5ピンQIケーブル等で外部とインターフェイス(5Pヘッダピン基板に実装)

S/PDIFとI2Sの選択
jp_ojp_c






S/PDIFとI2Sの切替は、基板上の「JP1(FSEL)」のジャンパをオープンにすると「S/PDIFモード」、ジャンパをショートするとI2Sモード」に設定できます。

アナログ出力端子:ヘッドホン / イヤホン出力
(THD+N:0.012%(RL>10kΩ)***THD+N:0.025%(RL=32Ω))
ana_outana_sch






「USB_DOUT2706」はアナログ出力もサポートしております

・ヘッドホン / イヤホン出力
適合するコネクタを接続してご利用ください。

・ライン出力
ヘッドホン/イヤホン出力のため、別途プリアンプの接続が必要となります。
外部に約10倍~20倍で10KΩ以上の入力インピーダンスのプリアンプ回路を接続すれば、ライン出力として取り出すことができます。(ローパスフィルタが入っていますので、本当は100KΩ以上の入力インピーダンスが理想です。)
詳しくは、キット説明書に掲載している回路図を参考に利用して下さい。


【使用例】
デジットオリジナル
フルデジタルオーディオパワーアンプ「D_5709kit」との接続
d5709fdcase






高音質なフルデジタルオーディオパワーアンプ「D_5709kit」に高音質のUSBオーディオインターフェイス「USB_DOUT2706kit」と接続すれば、更なる高音質のUSB接続オーディオパワーアンプとして使用できます。

ワンダーピュア
オーディオ用ステレオDAコンバータ「WP-9193DAC」との接続

wp9193dac2






USBオーディオインターフェイスキット「USB_DOUT2706kit」の同軸出力( S/PDIF )をワンダーピュアのオーディオ用ステレオDAコンバータ「WP-9193DAC」に接続すれば、高音質な音楽を更にグレードアップしたアナログ出力( ライン出力 )が得られます!

【主な仕様】

電源:USBバスパワー
メインIC:PCM2706(TI社)
出力端子:S/PDIF(75Ω同軸出力)、S/PDIF(光出力)、
出力端子:オーディオシリアル信号( I2S 16ビット )
出力端子:(S/PDIFとI2Sはジャンパ切り替えにより選択)
出力端子:アナログ出力( ヘッドホン / イヤホン出力 )
基板サイズ:約39×66mm M3ねじで取り付け可能
USBケーブルは付属しておりませんので別途ご用意ください。
※USBケーブルはPCとUSB_DOUT2706間の長さを1.5m以内のものをお使いください。ケーブルが長すぎるとノイズの発生や音が途切れるなどのトラブルの原因となります。

キット説明書(PDF
販売価格:¥3,980-

(2012.06.19追記)
USB-DOUT2706kitとデジタルオーディオ用独立実験基板を使った製作記事「USB-I/F 192kHz・24bit対応デジタルアップサンプリングを作ろう!」を公開中ですので、ぜひご参考ください。

(2011.11.23追記)

ハンダ付け不要の
USB_DOUT2706基板完成品を販売開始したしました!
販売価格:¥4,980-


▼USBオーディオインターフェイスキット「USB_DOUT2706kit」は
オーディオキットコーナーにて販売中!
2706_uriba
















共立エレショップに登録されましたので通販ご希望の方はご利用ください。
USBオーディオインターフェイスキット / USB_DOUT2706Kit
USBオーディオインターフェイスキット【基板完成品】 / USB_DOUT2706
