2011年10月16日

フルカラー10ドット バーLED入荷!

(2011.12.28 UPDATE)

フルカラー10ドットのバーLED「OSX10201-LRPB2」が入荷しました!
10ドット各セグメントがRGBのフルカラーLEDとなっております。

OSX10201-LRPB2
osx10201bosx10201






osx10201_pinosx10201_size






フルカラーLED内蔵ながら、外形:25.5mm×10.1mm、セグメントサイズ:5×1.74mmと非常にコンパクトな大きさです。
カソードコモン仕様で、1/10ピン=赤のカソード、2/9ピン=青のカソード、3/8ピン=純緑のカソードとなっております。11~20ピンがアノードで、セグメント順に並んでいるピンレイアウトですので使いやすく、マイコンと接続もしやすいです。

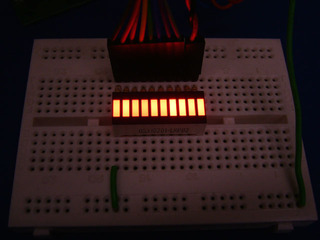

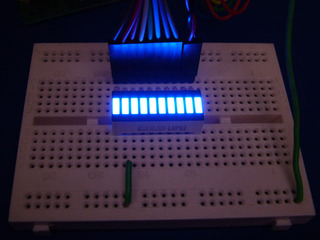

赤色・青色点灯
osx10201_rdosx10201_bl






純緑色・RGB全点灯

osx10201_grosx10201_rgb






マイコンでLEDの発光を制御すれば、色の組み合わせ、明るさの強弱により多彩な色の表現が可能ですので、例えばレベルメータで使用する場合、レベルピークに向けて段階的に色を変えるなど、これまでの単色や2色のバーLEDでは表現できなかった表示方法も可能です。

「OSX10201-LRPB2」デモ動画(@Youtube)


(2011.12.28追記)
「OSX10201-LRPB2」デモ動画 その2(@Youtube)


【 仕 様 】

VF(@IF=20mA):赤=2.1V、純緑=3.2V、青=3.1V
輝度(@IF=5mA):赤=90mcd、純緑=260mcd、青=120mcd
波長(@IF=5mA):赤=640nm、純緑=527nm、青=470nm
Pt:赤=62.5mW、純緑 / 青=87.5mW
IFP(Pulse Forward Current)=100mA(RGB)
※パルス幅10ms(max) デューティ比1/10
コモン:カソードコモン(1/10ピン、2/9ピン、3/8ピン)
DATASHEET

販売価格:
250-


(2011.10.29追記)
共立エレショップに登録されましたので通販ご希望の方はご利用ください。
フルカラー10点バーセグLED / OSX10201-LRPB2


▼フルカラー10ドット バーLED「OSX10201-LRPB2」は
7セグメントLED売り場にて販売中!
osx10201_riba
