デジットオリジナル 20WステレオD級アンプキット「DAMP-3120NW」

デジットオリジナルの20WステレオD級アンプキット「DAMP-3120NW」のご紹介です。

20WクラスのD級アンプといえばTripath社の「TA2020-020」を思いかべる方も多いかと思いますが、T.I.社のD級アンプも評価が高く、T.I.=高音質D級アンプという定評もあります。

その中でも、とりわけ評価の高いステレオD級アンプIC「TPA3123D2」をメインICに採用したデジットオリジナルの20WステレオD級アンプキットが「DAMP-3120NW」です。

DAMP-3120NW

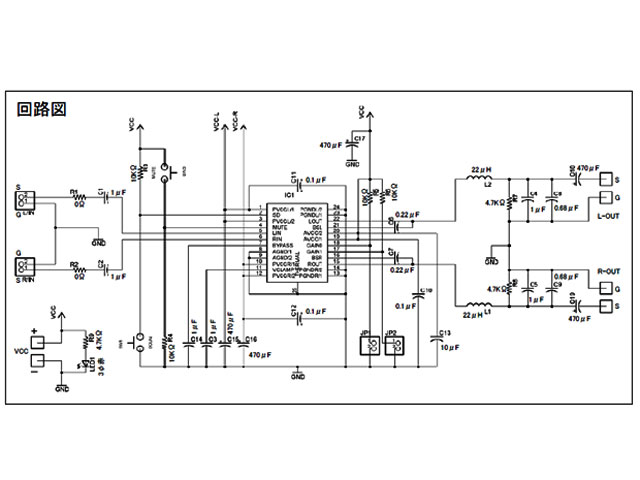

damp3120nw3120nw_sch







メインIC:TPA3123D2PWP DATASHEET

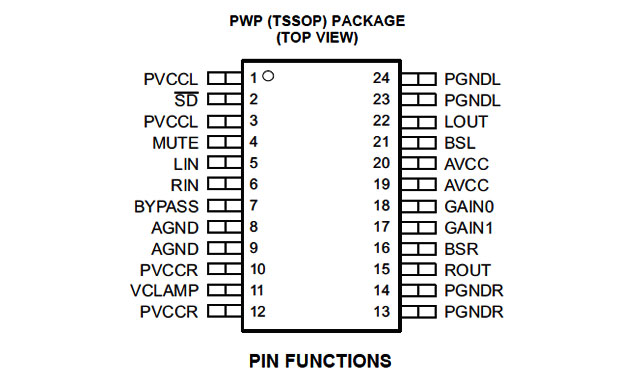

tpa3123d23123_pin

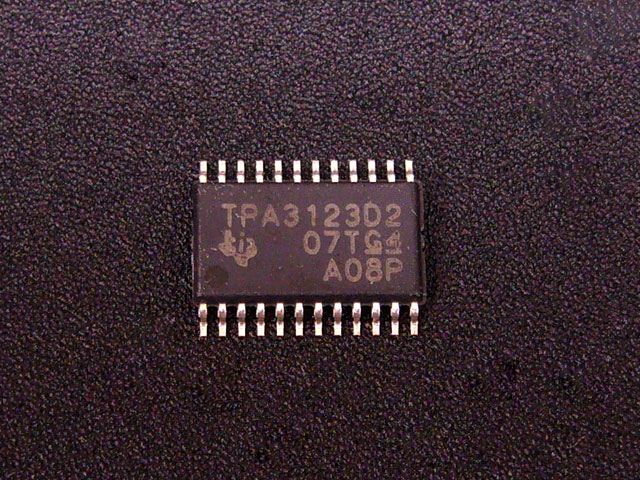

TPA3123D2はTSSOP-24Pという小さなパッケージのICより最大20Wの出力が得られます。しかも高出力ながら放熱器が不要!基板サイズも51×66mmとコンパクトなので組み込み用のオーディオアンプとしても最適です。
ICはあらかじめ基板に実装済みです。

4段階・ゲイン設定機能
jumper3120

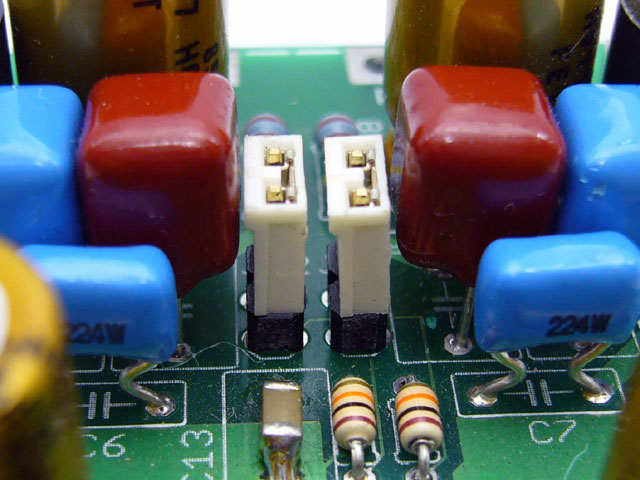

ジャンパ切り替えにより、20dB、26dB、32dB、36dBの4段階のゲイン設定が行えます。ライン入力時、ポータブルオーディオプレイヤー使用時など接続する機器によって、ゲインの選択が可能ですので幅広くご使用いただけます。

ゲイン調整設定は以下のとおりです。
・JP1(GAIN0)=0 / JP2(GAIN1)=0 / ゲイン(dB)=20dB(約10倍) / 入力インピーダンス=10kΩ
・JP1(GAIN0)=0 / JP2(GAIN1)=1 / ゲイン(dB)=26dB(約20倍) / 入力インピーダンス=15kΩ
・JP1(GAIN0)=1 / JP2(GAIN1)=0 / ゲイン(dB)=32dB(約40倍) / 入力インピーダンス=30kΩ
・JP1(GAIN0)=1 / JP2(GAIN1)=1 / ゲイン(dB)=36dB(約63倍) / 入力インピーダンス=60kΩ

オーディオパーツを採用
DAMP-3120NWでは周辺にオーディオ用パーツをふんだんに使用しています。

オーディオ用コンデンサ

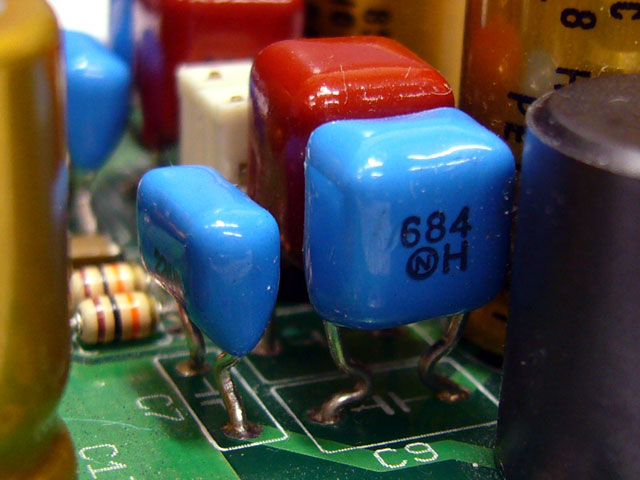

ufwmtff3120






デジットのオーディオキットでは定番となっている、ニチコンのオーディオ用アルミ電解コンデンサ「UFWシリーズ」を採用、フィルムコンデンサにはOFCリードを採用したニッセイの「MTFFシリーズ」を採用しております。

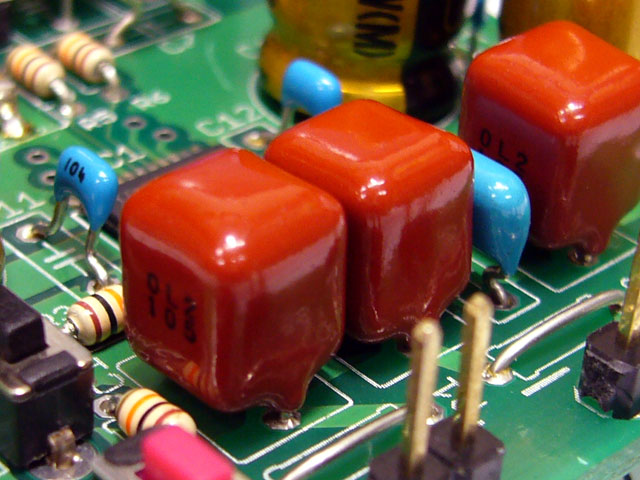

ecqv3120






パナソニックの積層メタライズドフィルムコンデンサ「ECQVシリーズ」も採用しております。高級アンプなどにも採用されている実績のあるフィルムコンデンサで、自作オーディオに使用される方も多い自作派にも人気のフィルムコンデンサです。

デジタルオーディオ用インダクタ

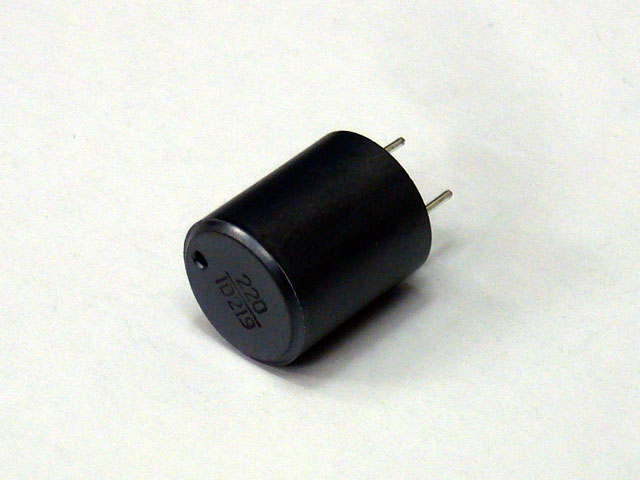

inductora7503ay

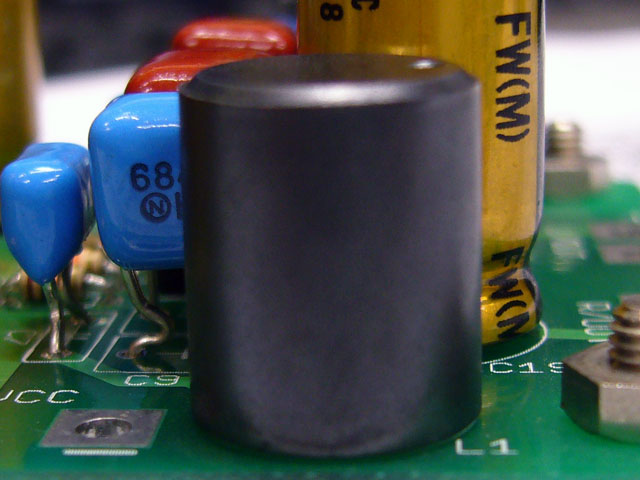

東光のデジタルオーディオ用インダクタ「11RHBPシリーズ」を採用しています。
「11RHBPシリーズ」はデジタルオーディオアンプのローパスフィルタ専用に開発され、デジタルアンプに最適な磁器材料を使用、優れた磁器飽和特性により高音質、低歪率、低発熱を実現しているという優れものです。
D級アンプICのPWM出力矩形からオーディオ信号を取り出すためにローパスフィルタを使用しますが、このローパスフィルタに使用するインダクタによって音質が左右されるくらいD級アンプの周辺パーツとして大変重要な役割を果たしていますので、インダクタはデジタルオーディオ用を採用しました。

配線接続例
3120nw_haisenhaisen2






接続に必要なコネクタ、ボリューム、電源等は付属しておりませんので別途ご用意ください。
電源はDC10~24Vで使用できますが、ハイパワーで使用する場合はDC24V 6A程度の電源が必要になります。スイッチングタイプの電源を使用する場合は、アンプと電源の間に35V 10000uF程度の電解コンデンサ(ブロックコンデンサ)を入れると音質が向上します。

【DAMP-3120NW仕様】
電源電圧:DC10V~24V(MAX6A)
ゲイン設定:20 / 26 / 32 / 36dBの4段階(ジャンパーによる)
最大出力:20W(放熱器不要)
基板サイズ:66×51mm
TPA3123D2(フラットIC)はあらかじめ実装済。
キット説明書
販売価格:¥3,700-


DAMP-3120NW対応電源キット(別売)
damppwa

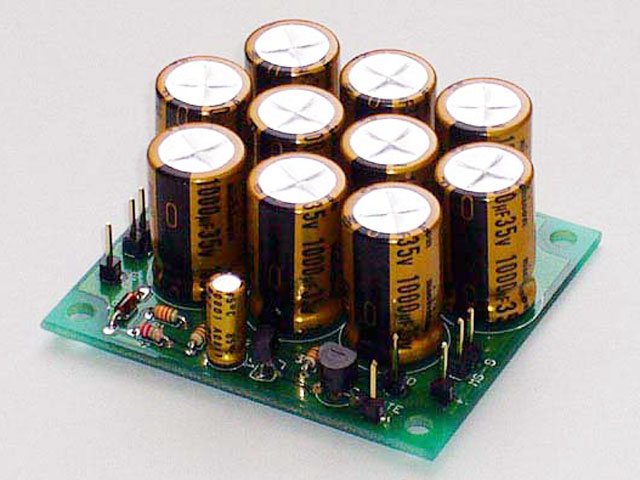

DAMP-3120NWに対応した電源キット「DAMP-PW」もございます。
デカップリングコンデンサに10000uF(1000uF×10個)のオーディオ用コンデンサ採用してさらに音質改善、電源のON / OFF時に発生するポップノイズを軽減する回路を搭載しています。
キット説明書
販売価格:¥1,800-


オススメのミニアンプ用ケース

skampcaseskamp_in

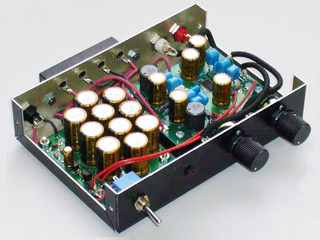

シリコンハウスオリジナルのミニアンプ用汎用ケース「SK-AMPCASE」を流用すれば、D級アンプキット「DAMP-3123NW」と対応電源キット「DAMP-PW」がピッタリ収まります。(要加工)
デジットでも取扱いしております。
パネル面に穴あけ加工を施したケースで、オーディオアンプに必要な周辺パーツのが付属しています。

[ご注意]

・ボリュームは付属しておりませんので別途お求めください。
・対応電源キット用の穴あけが必要です。
・対応電源キット用のスペーサおよび固定用ネジが別途必要です。
・ケース付属のトグルスイッチが使用できないため2回路2接点のスイッチが別途必要です。

【キット付属品】
トグルスイッチ×1個、RCAジャック赤・白×各1個、スピーカーターミナル2出力×1個、DCジャック×1個、シールド線50cm、リード線赤・黒適量、ツマミ×2個、基板スペーサー×4個、基板固定M3ネジ×4個、ターミナル固定M3ネジ× 2個、ターミナル固定M3ナット×2個
ケース外形サイズ:130×90×30mm
販売価格:¥2,980-

店頭に視聴できるデモ機あります!
damp_demo

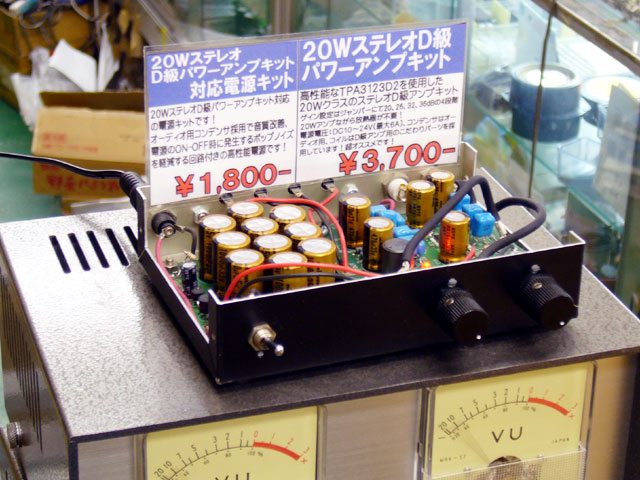

デジット店頭にて、20WステレオD級アンプキット「DAMP-3120NW」 + 対応電源キット「DAMP-PW」 + ミニアンプ用ケースキット「SK-AMPCASE」を組み合わせたものを展示・試聴のデモ機をご用意をしております。初めてオーディオアンプキットを作ってみたい方や、これまでの真空管アンプやAB級アンプに加えD級アンプもご検討されている方、ぜひ試聴をして高音質なD級アンプキットを体験してみてください!
試聴の際はスタッフまでお気軽の声をおかけください。

共立エレショップに登録しておりますので通販ご希望の方はご利用ください。
20WステレオD級パワーアンプキット / DAMP-3120NW
20WステレオD級アンプ対応電源キット / DAMP-PW
加工済みアンプケースキット / SK-AMPCASE

▼ 20WステレオD級アンプキット「DAMP-3120NW」および
関連キットは店舗奥のキット売り場にて販売中!
