トロイダルトランスが7種類入荷しました!

(2012.06.06 update)

電源の良し悪しが音に影響を与えるため、ハイエンドクラスのオーディオアンプの電源にトロイダルトランスを採用している機種もあり、クラフトオーディオではオーディオアンプにトロイダルトランスを使用して電源を自作される方も多くおられます。

本来、トランスに使用するコアは継ぎ目(コアギャップ)のない輪の状態のものが好ましく、一般的なトランスに使用されているEIコアのような継ぎ目のあるコアの場合、その継ぎ目より漏れ磁束が発生しノイズの原因となります。

磁性体に継ぎ目のないドーナツ状のトロイダルコアを使用したトロイダルトランスは漏れ磁束が非常に少なく、ノイズの発生も抑えられますので、オーディオに適した電源トランスといえます。

今回、デジットではトロイダルトランスを一挙に7種類取り揃えましたのでご紹介いたします。

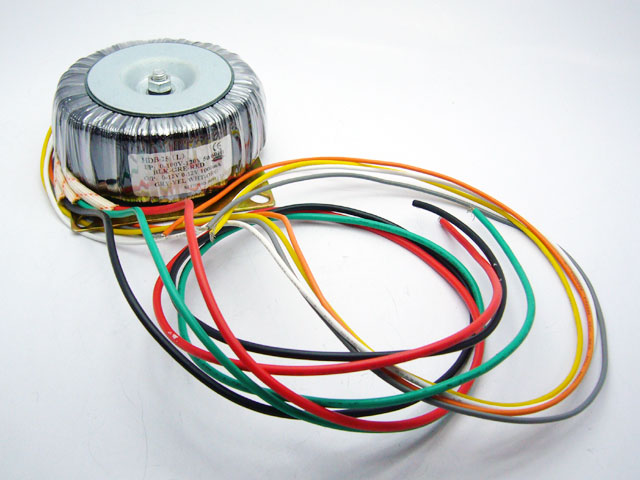

HDB-8(9V)
hdb8






出力:0V(灰)-9V(紫)-15V(橙)-18V(黄) / 200mA
出力:0V(灰)-9V(紫)-15V(橙)-18V(黄) / 200mA

入力:0V(黒)-100V(緑)-120V(赤) 50 / 60Hz
ケーブル長:約60cm
自動復帰タイプ温度ヒューズ(85℃)付き
固定穴付きベース:55mm角
固定穴サイズ:M4向けサイズ×4
本体サイズ:約58Φ×H36mm
販売価格:¥1,800-

(2011.11.02追記)
共立エレショップに登録しましたので通販ご希望の方はご利用ください。
トロイダルトランス / HDB-8(9V)

************************************************************

HDB-10
hdb10






出力:0V(灰)-24V(黄) / 200mA
出力:0V(白)-24V(橙) / 200mA

入力:0V(黒)-100V(緑)-120V(赤) 50 / 60Hz
ケーブル長:約60cm
自動復帰タイプ温度ヒューズ(85℃)付き
固定穴付きベース:55mm角
固定穴サイズ:M4向けサイズ×4
本体サイズ:約58Φ×H34mm
販売価格:¥1,800-

(2011.11.02追記)
共立エレショップに登録しましたので通販ご希望の方はご利用ください。

トロイダルトランス / HDB-10

************************************************************

HDB-12(L)
hdb12L






出力:0V(灰)-12V(黄) / 500mA
出力:
0V(白)-12V(橙) / 500mA
入力:0V(黒)-100V(緑)-120V(赤) 50 / 60Hz
ケーブル長:約60cm
自動復帰タイプ温度ヒューズ(85℃)付き
固定穴付きベース:65mm角
固定穴サイズ:M4向けサイズ×4
本体サイズ:約60Φ×H34mm
販売価格:¥2,000-

(2011.11.02追記)
共立エレショップに登録しましたので通販ご希望の方はご利用ください。
トロイダルトランス / HDB-12(L)


************************************************************

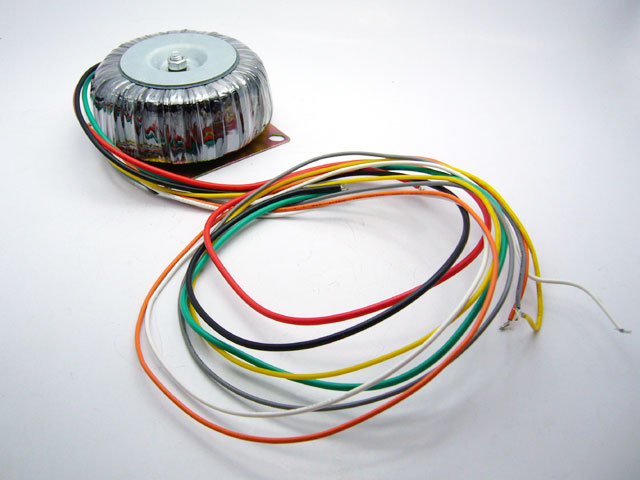

HDB-12(8V)
hdb12-8






出力:0V(灰)-8V(橙) / 500mA
出力:
0V(黒)-18V(黄)-36V(緑) / 200mA(±18V)
入力:0V(黒)-100V(緑)-120V(赤) 50 / 60Hz
ケーブル長:約60cm
自動復帰タイプ温度ヒューズ(85℃)付き
固定穴付きベース:65mm角
固定穴サイズ:M4向けサイズ×4
本体サイズ:約60Φ×H34mm
販売価格:¥2,200-

(2012.06.06追記)
new
デジタルオーディオ試作実験用電源キット「PS-AUDIO-AC」推奨トランスです!

(2011.11.02追記)
共立エレショップに登録しましたので通販ご希望の方はご利用ください。
トロイダルトランス / HDB-12(8V)


************************************************************

HDB-25(L)
hdb25






出力:0V(灰)-12V(黄) / 1.0A
出力:
0V(白)-12V(橙) / 1.0A
入力:0V(黒)-100V(緑)-120V(赤) 50 / 60Hz
ケーブル長:約60cm
自動復帰タイプ温度ヒューズ(85℃)付き
固定穴付きベース:70mm角
固定穴サイズ:M5向けサイズ
本体サイズ:約76Φ×H40mm
販売価格:¥2,600-

(2011.11.02追記)
共立エレショップに登録しましたので通販ご希望の方はご利用ください。
トロイダルトランス / HDB-25(L)


************************************************************

HDB-30(L)
hdb30






出力:0V(灰)-15V(黄) / 1.0A
出力:
0V(白)-15V(橙) / 1.0A
入力:0V(黒)-100V(緑)-120V(赤) 50 / 60Hz
ケーブル長:約60cm
自動復帰タイプ温度ヒューズ(85℃)付き
固定穴付きベース:70mm角
固定穴サイズ:M5向けサイズ
本体サイズ:約78Φ×H40mm
販売価格:¥2,800-

(2011.11.02追記)
共立エレショップに登録しましたので通販ご希望の方はご利用ください。
トロイダルトランス / HDB-30(L)


************************************************************

HDB-40(L)
hdb40






出力:0V(黒)-9V(黄)-18V(緑) / 2.0A(±9V)
入力:0V(黒)-100V(青)-110V(赤) 50 / 60Hz
ケーブル長:約15cm
自動復帰タイプ温度ヒューズ(85℃)付き
固定穴付きベース:70mm角
固定穴サイズ:M5向けサイズ
本体サイズ:約78Φ×H40mm
販売価格:¥2,800-

共立エレショップに登録しておりますので通販ご希望の方はご利用ください。
9V/18V 2A出力 トロイダルトランス / HDB-40(L)

************************************************************
こちらは以前より取扱いしているトロイダルトランスです。
HDB-60(LL)
hdb60






出力:0V(灰)-15V(黄) 2A
出力:0V(灰)-15V(黄) 2A

入力:0V(黒)-100V(青)-120V(赤) 50 / 60Hz
ケーブル長:約60cm
自動復帰タイプ温度ヒューズ(85℃)付き
固定穴付きベース:90mm角
固定穴サイズ:M5向けサイズ
本体サイズ:約90Φ×H50mm
販売価格:¥4,000-

共立エレショップに登録しておりますので通販ご希望の方はご利用ください。
15V 2Ax2出力 トロイダルトランス HDB-60(LL)

HDB-40(L)以外のトロイダルトランスのケーブル長は約60cmと長めに設定してありますので、例えばケースに組み込んだ際のケース内部での配線の取り回しがしやすく、不要な長さはカットできます。

************************************************************

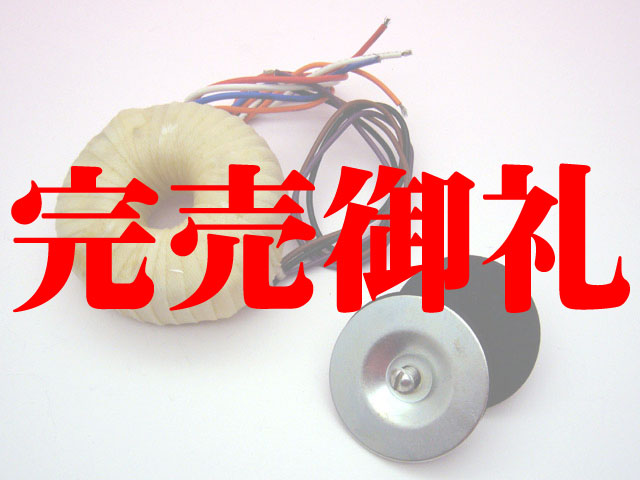

HRB-210 完売御礼
210






出力:0V-30V-35V3A、
出力:0V-30V-35V3A

入力:0-100V  50 / 60Hz
本体サイズ:約105mm×65mm。
温度(85℃)ヒューズ内蔵、固定金具付き。



【ご注意】
トランス取り付け時の注意として、トランスを固定しているボルトの両端を金属シャーシやフレームなどでショートしないよう(ループ状態にならないよう)に取り付けてください。



************************************************************
トロイダルトランスを使用してオーディオ用電源を自作する場合に便利なデジットオリジナルの電源基板をご紹介します!

デジットオリジナル オーディオ用±電源基板「POWER-SP1」
powersppowersp1_sch






powersp_partsocl3886haisen

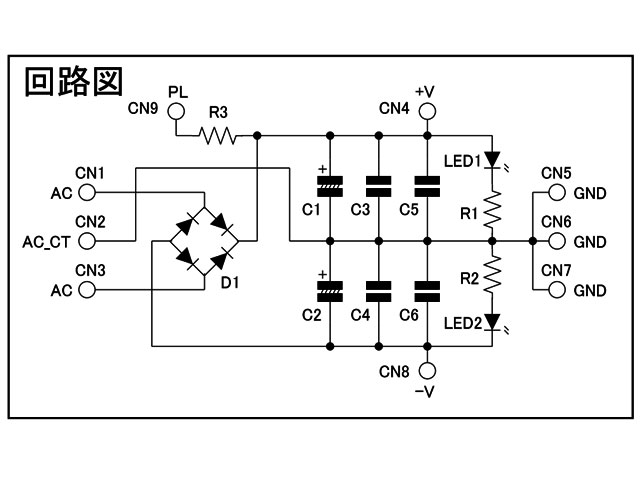

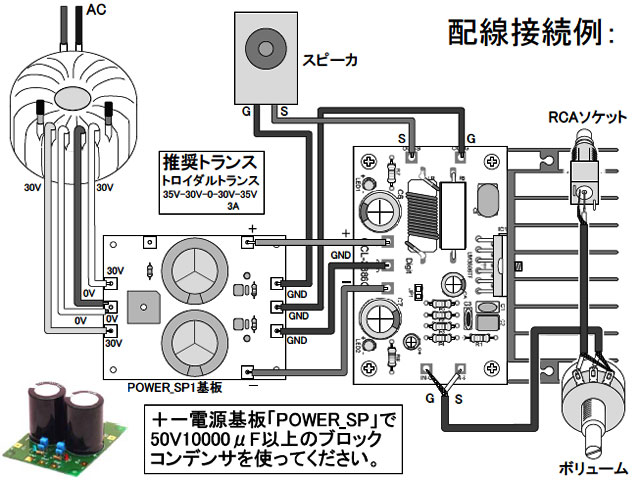

POWER-SP1は±両電源用整流電源基板です。
基板は金フラッシュ仕様です!
本製品は基板のみの販売ですので、必要なパーツは別途お求めください。使用する部品の値(定数)や種類は出力により(使用するトランスにより)変わります。どの部品を使用すればいいのか不明の場合は、遠慮なく店頭スタッフまでお尋ねください。必要部品は全てデジットでそろいます!

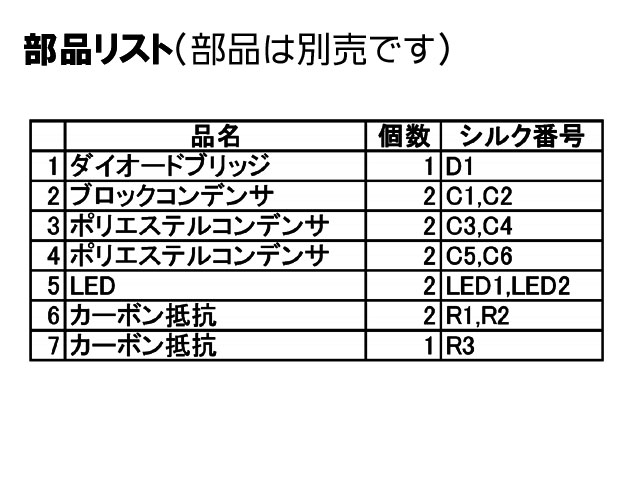

キット説明書
販売価格:¥1,200-

▼トロイダルトランス各種はトランス売り場にて販売中!
hdb_uriba
