2011年11月07日
オーディオ用DAコンバータ[CIRRUS LOGIC編]
Wolfson編、BurrBrown編に続くオーディオ用DAコンバータシリーズ、今回はCIRRUS LOGIC編をご紹介します。
24Bit 192kHz オーディオ用DAコンバータ「CS4344-CZZ」
【主な仕様】
サンプリング周波数fs：2kHz ～ 200kHz / 自動検出
オーディオデータビット：16 / 24bit
データフォーマット：I2S
システムクロック：64 / 96 / 128 / 192 / 256 / 384 / 512 / 768 /1024 / 1152fs / 自動検出
ダイナミックレンジ：105dB
シングルエンド出力
THD+N：-90dB
電圧出力
デジタルデエンファシス
TSSOP-10P（0.5mmピッチ）
電源電圧：5V or 3.3V
DATASHEET
販売価格：￥500-
24Bit 192kHz オーディオ用DAコンバータ「CS4351-CZZ」
【主な仕様】
サンプリング周波数fs：4kHz ～ 200kHz / 自動検出
オーディオデータビット：16 / 18 / 20 / 24bit
データフォーマット：右寄せ / 左寄せ / I2S
システムクロック：64 / 96 / 128 / 192 / 256 / 384 / 512 / 768 /1024 / 1152fs
ダイナミックレンジ：112dB
THD+N：-100dB
設定；ハードウェアモード / ソフトウェアモード（2線 / 3線）
シングルエンド出力
電圧出力
ラインドライバ内臓：ラインレベル（2Vrms）出力
ATAPIミキシング
ソフト・ランプ機能付デジタル・ボリューム・コントロール
：119dB（0.5dBステップ）、ゼロクロシングのクリックフリーレベル調整機能
デジタルデエンファシス
TSSOP-20P（0.65mmピッチ）
セパレート電源電圧：9～12V（アナログ） / 3.3V（デジタル）
DATASHEET
販売価格：￥840-

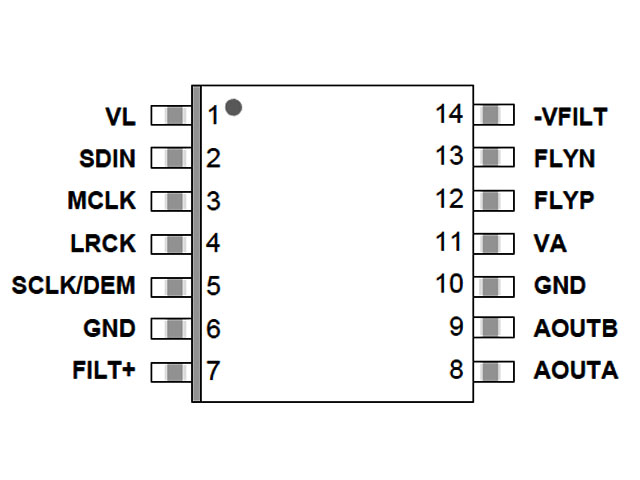

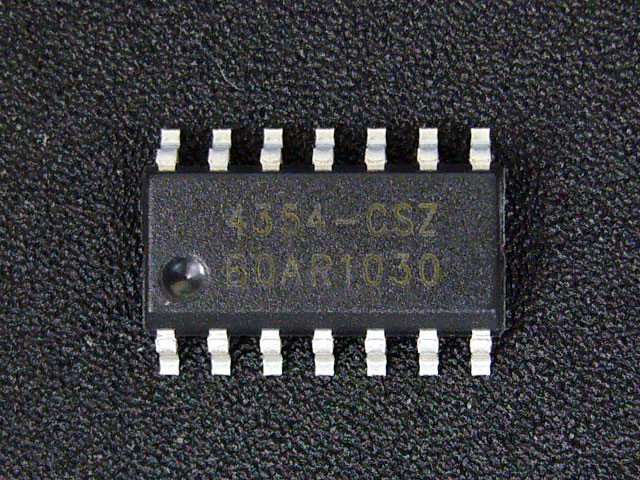

24Bit 192kHz オーディオ用DAコンバータ「CS4354-CSZ」
【主な仕様】
サンプリング周波数fs：32kHz ～ 200kHz / 自動検出
オーディオデータビット：24bit
データフォーマット：I2S
システムクロック：128 / 192 / 256 / 384 / 512 / 768 /1024fs
ダイナミックレンジ：101dB
THD+N：-86dB
シングルエンド出力
電圧出力
ラインドライバ内臓：ラインレベル（2Vrms）出力
デジタルデエンファシス
SOP-14P（1.27mmピッチ）
電源電圧：5V
デジタルインターフェイス電圧：1.5V～5V
DATASHEET
販売価格：￥780-
24Bit 192kHz オーディオ用DAコンバータ「CS4398-CZZ」
【主な仕様】
サンプリング周波数fs：4kHz ～ 200kHz
オーディオデータビット：16 / 18 / 20 / 24bit
データフォーマット：右寄せ / 左寄せ / I2S
システムクロック：64 / 96 /128 / 192 / 256 / 384 / 512 / 768 /1024 / 1152fs
ダイナミックレンジ：120dB
THD+N：-107dB
設定；ハードウェアモード / ソフトウェアモード（2線 / 3線）
平衡電圧出力
フルスケール
ATAPIミキシング
ソフト・ランプ付デジタル・ボリューム・コントロール
：-127.5dB（0.5dBステップ）
デジタルデエンファシス
roll-off：シャープ / スロー
セレクトオーバーサンプリング
DSDサポート
TSSOP-28P（0.65mmピッチ）
セパレート電源電圧：9～12V（アナログ） / 3.3V（デジタル）
DATASHEET
販売価格：￥2,890-
▼CIRRUS LOGICのオーディオDAコンバータIC各種は
▼レジカウンタ並びのオーディIＣコーナーにて販売中！
24Bit 192kHz オーディオ用DAコンバータ「CS4344-CZZ」
【主な仕様】
サンプリング周波数fs：2kHz ～ 200kHz / 自動検出
オーディオデータビット：16 / 24bit
データフォーマット：I2S
システムクロック：64 / 96 / 128 / 192 / 256 / 384 / 512 / 768 /1024 / 1152fs / 自動検出
ダイナミックレンジ：105dB
シングルエンド出力
THD+N：-90dB
電圧出力
デジタルデエンファシス
TSSOP-10P（0.5mmピッチ）
電源電圧：5V or 3.3V
DATASHEET
販売価格：￥500-
24Bit 192kHz オーディオ用DAコンバータ「CS4351-CZZ」
【主な仕様】
サンプリング周波数fs：4kHz ～ 200kHz / 自動検出
オーディオデータビット：16 / 18 / 20 / 24bit
データフォーマット：右寄せ / 左寄せ / I2S
システムクロック：64 / 96 / 128 / 192 / 256 / 384 / 512 / 768 /1024 / 1152fs
ダイナミックレンジ：112dB
THD+N：-100dB
設定；ハードウェアモード / ソフトウェアモード（2線 / 3線）
シングルエンド出力
電圧出力
ラインドライバ内臓：ラインレベル（2Vrms）出力
ATAPIミキシング
ソフト・ランプ機能付デジタル・ボリューム・コントロール
：119dB（0.5dBステップ）、ゼロクロシングのクリックフリーレベル調整機能
デジタルデエンファシス
TSSOP-20P（0.65mmピッチ）
セパレート電源電圧：9～12V（アナログ） / 3.3V（デジタル）
DATASHEET
販売価格：￥840-
24Bit 192kHz オーディオ用DAコンバータ「CS4354-CSZ」
【主な仕様】
サンプリング周波数fs：32kHz ～ 200kHz / 自動検出
オーディオデータビット：24bit
データフォーマット：I2S
システムクロック：128 / 192 / 256 / 384 / 512 / 768 /1024fs
ダイナミックレンジ：101dB
THD+N：-86dB
シングルエンド出力
電圧出力
ラインドライバ内臓：ラインレベル（2Vrms）出力
デジタルデエンファシス
SOP-14P（1.27mmピッチ）
電源電圧：5V
デジタルインターフェイス電圧：1.5V～5V
DATASHEET
販売価格：￥780-
24Bit 192kHz オーディオ用DAコンバータ「CS4398-CZZ」
【主な仕様】
サンプリング周波数fs：4kHz ～ 200kHz
オーディオデータビット：16 / 18 / 20 / 24bit
データフォーマット：右寄せ / 左寄せ / I2S
システムクロック：64 / 96 /128 / 192 / 256 / 384 / 512 / 768 /1024 / 1152fs
ダイナミックレンジ：120dB
THD+N：-107dB
設定；ハードウェアモード / ソフトウェアモード（2線 / 3線）
平衡電圧出力
フルスケール
ATAPIミキシング
ソフト・ランプ付デジタル・ボリューム・コントロール
：-127.5dB（0.5dBステップ）
デジタルデエンファシス
roll-off：シャープ / スロー
セレクトオーバーサンプリング
DSDサポート
TSSOP-28P（0.65mmピッチ）
セパレート電源電圧：9～12V（アナログ） / 3.3V（デジタル）
DATASHEET
販売価格：￥2,890-
| 【ご注意】 ソフトウェアモードのあるDAコンバータはハードウェアモードに 設定した場合、機能が制限されます。 |
▼CIRRUS LOGICのオーディオDAコンバータIC各種は
▼レジカウンタ並びのオーディIＣコーナーにて販売中！
