2011年12月05日

USBオーディオインターフェイスの基板完成品が登場!

(2012.06.19 UPDATE)

10月に販売開始以来、大好評をいただいておりますUSBオーディオインターフェイスキット「USB_DOUT2706kit」の基板完成品を販売開始いたしました!

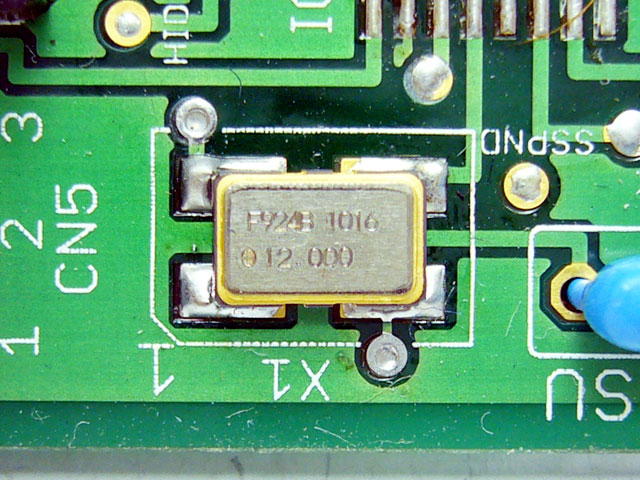

usb-dout2706cloclk






全てのパーツを基板に実装したハンダづけ不要の基板完成品ですので、USBケーブルでPCに接続すれば、すぐに使用できます。
PC( Windows / Mac )に接続するだけで高音質のデジタル / アナログ信号を出力できるUSB接続のオーディオインターフェイスキットの基板完成品です。高精度クロックによる低ジッタで高音質!USBバスパワーで外部電源不要!小型サイズでシンプル!高性能・高音質ながら低価格!PCオーディオ / デジタルオーディオを始めるための足掛かりとしても最適です!

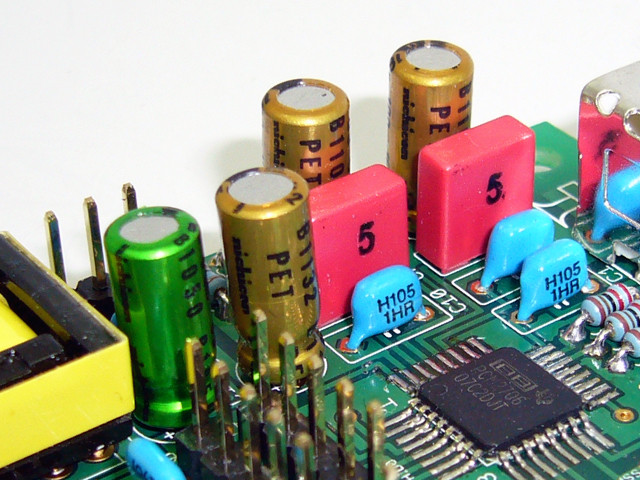

メインデバイスのPCM2706、オーディオ用コンデンサも採用!
pcm2706conden






【主な特徴】

・高精度クロック(±2.5ppm)実装で低ジッタ高品質オーディオ出力
・コストパフォーマンスに優れた低価格デジタルオーディオキット
・USBバスパワーで動作(外部電源不要)
・コネクタを取り付けるだけで光 / 同軸(S/PDIF)出力が使用可能
※パルストランス搭載、各コネクタは別売
・オーディオシリアル信号出力(I2S 16bit)
・アナログヘッドホン出力付きで外部にプリアンプを付ければラインアウトも使用可能

【主な仕様】
電源:USBバスパワー
メインIC:PCM2706(TI社)
高精度水晶発振器(±2.5ppm)採用
出力端子:S/PDIF(75Ω同軸出力)、S/PDIF(光出力)、
出力端子:オーディオシリアル信号( I2S 16ビット )
出力端子:(S/PDIFとI2Sはジャンパ切り替えにより選択)
出力端子:アナログ出力( ヘッドホン / イヤホン出力 )
出力端子:パルストランス搭載
基板サイズ:約39×66mm M3ねじで取り付け可能
組立て不要の基板完成品
USBケーブルは付属しておりませんので別途ご用意ください。
※USBケーブルはPCとUSB_DOUT2706間の長さを1.5m以内のものをお使いください。ケーブルが長すぎるとノイズの発生や音が途切れるなどのトラブルの原因となります。

本基板の詳しい内容についてはUSBオーディオインターフェイスキット「USB_DOUT2706kit」のBlog記事をぜひご覧ください!
参考Blog記事:
USBオーディオインターフェイスキット「USB_DOUT2706kit」

キット説明書(PDF
販売価格:¥4,980-

(2012.06.19追記)
USB-DOUT2706kitとデジタルオーディオ用独立実験基板を使った製作記事「USB-I/F 192kHz・24bit対応デジタルアップサンプリングを作ろう!」を公開中ですので、ぜひご参考ください。


▼USBオーディオインターフェイス基板完成品
「USB_DOUT2706」はオーディオキットコーナーにて販売中!
2706_uriba

















共立エレショップに登録されましたので通販ご希望の方はご利用ください。
USBオーディオインターフェイスキット【基板完成品】 / USB_DOUT2706
