2011年12月29日

加工がしやすい小型プラスチックケースが入荷!

汎用性の高い多用途で使える小型のプラスチックケースが入荷いたしました。
p_case1

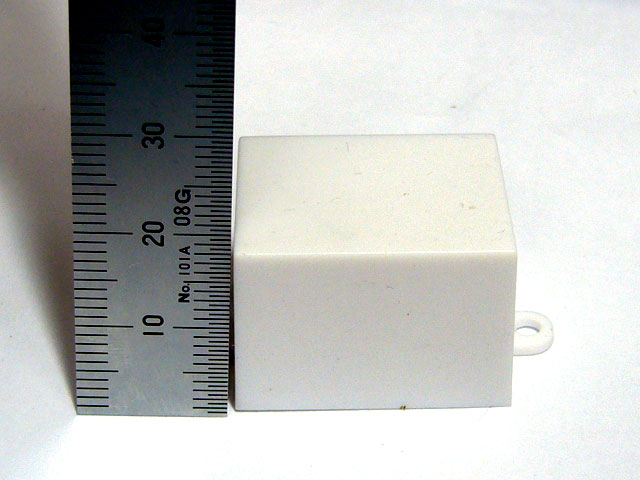

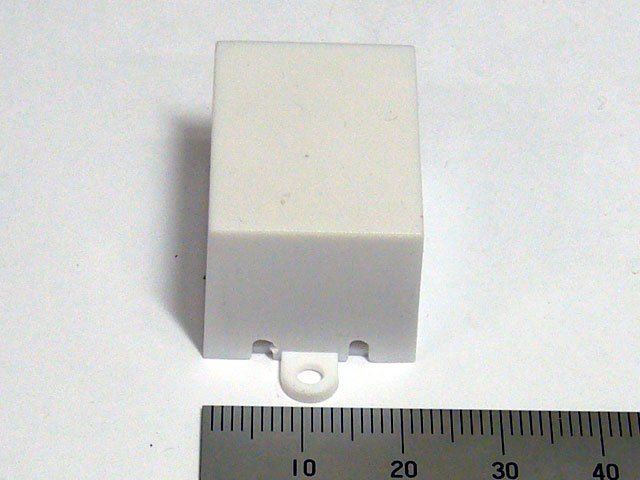

外形サイズは約28x22x19mmで、少し大きめな基板用のリレーぐらいの大きさです。
p_case_sizep_case_size2






p_case_size3p_case2






裏ブタはワンタッチで簡単に開閉できる構造で大変使いやすいです。

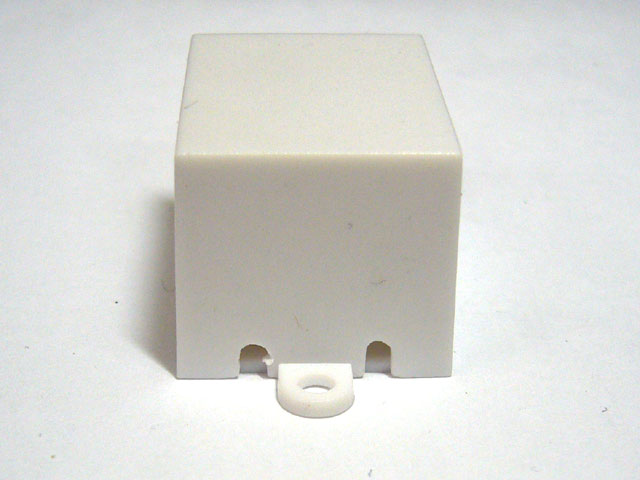

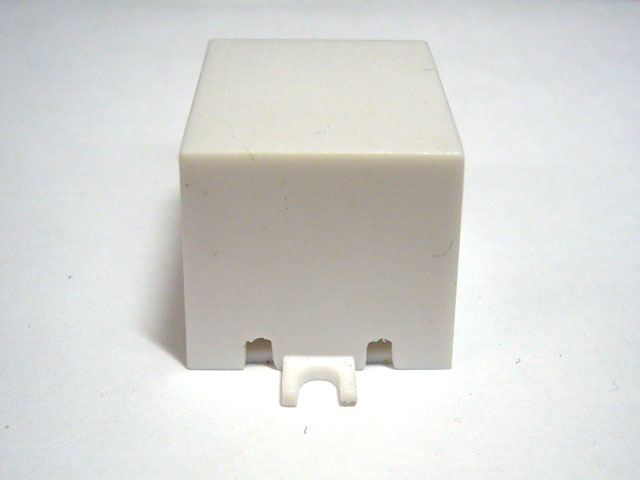

両サイドにM2.6サイズネジに適合した取り付け足とM3サイズネジに適合した取り付け足が付いていますので、ケースを固定することが可能です。


p_case_ana1p_case_ana2






両サイドにケーブル引き出し用の穴が2個ずつ計4個あらかじめ開いていますので、外部にケーブルを引き出す際に便利です。穴径は約2mm。


p_case3






ケースの材質は不明ですが、柔らかく粘り気のある材質ですので割れにくく、試しに適当にドリルで穴を開けてみましたがひび割れも起きませんでした。とても穴あけ加工がしやすいプラスチックケースです。


p_casekiban1p_casekiban2

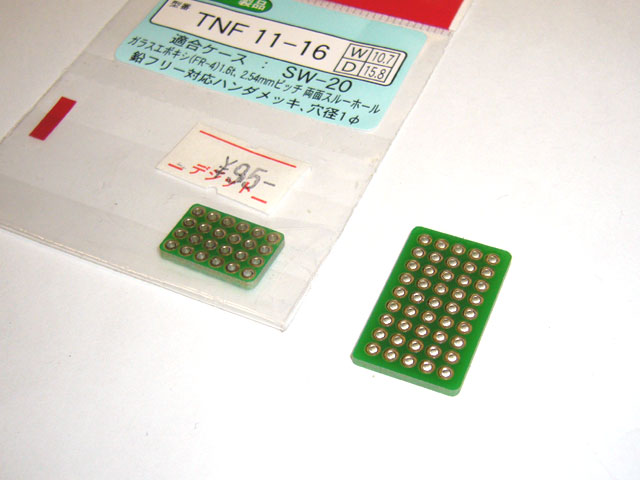

内側のサイズは約26x20x18mmで、タカチ電機工業の小型ユニバーサル基板の「TNF11-16」と「TNF15-25」であればケースの中にすっぽりと入りますので、小規模回路のケーシングも可能です。
※ちなみに、画像はTNF15-25を使用しております。

スイッチボックス、LEDインジケータ、センサ用ケース等、用途的にはアイデアしだいでいろいろ使えそうです。

【仕様】
外形サイズ:約28x22x19mm
内側サイズ:約26x20x18mm
ケース肉厚:約1mm
取付け足穴サイズ:約2.8mm&約3.2mm
色:白
販売価格:¥50-


小型ユニバーサル基板「TNF11-16」
サイズ:W10.7×D15.8mm
材質:ガラスエポキシ(FR-4)
穴:2.54mmピッチ、1Φ、両面するホール
販売価格:¥95-

小型ユニバーサル基板「TNF15-25」
サイズ:W15×D25mm
材質:ガラスエポキシ(FR-4)
穴:2.54mmピッチ、1Φ、両面するホール
販売価格:¥110-

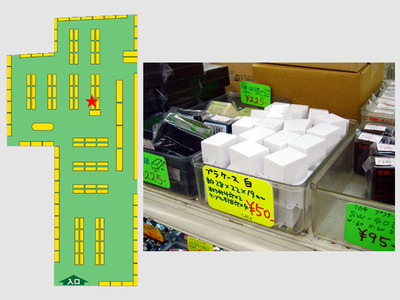

▼小型プラスチックケースはケース売り場にて販売中!
p_case_uriba
