2012年01月09日
超音波センサモジュールが3種類入荷！
超音波センサモジュールが3種類入荷しました！
シリアル出力が1種類、PWM出力が2種類、Arduinoやマイコンに接続して利用が可能です。いずれも中心周波数は40kHzです。
超音波距離計やロボットのセンサなど、電子工作向けの開発・実験・学習用に最適です。
シリアル出力超音波センサモジュール「DYP-ME007TX」
簡単にArduinoやAVR等のマイコンとUARTシリアル接続が可能です。検出は50ms毎に行われデータはOUTピンより自動的に出力されます。
【足配置】
①Vcc
②OUT
③GND
【主な仕様】
中心周波数：40kHz
測定可能距離：3cm～400cm（4m）
測定単位：1cm単位
最適アングル：30deg
反応時間：100ms
通信フォーマット：9600,n,8,1
ボーレート：9600bps
データ：8bit,パリティ無し,ストップ1
Vcc：5V，Icc：15mA
サイズ：W45×H20×D15mm
販売価格：￥1,890-
PWM出力超音波センサモジュール「DYP-ME007V2」
ArduinoやAVR等のマイコンのI/Oポートに接続してトリガをかける事で簡単にEchoBack時間を測定できます。温度補償回路付きです。
【足配置】
①Vcc
②Trig
③Echo
④OUT
⑤GND
【主な仕様】
中心周波数：40kHz
測定可能距離：2cm～500cm（5m）
最適アングル：30deg
反応時間：100ms
Vcc：5V
Icc：10mA
検出開始信号入力：Trig（2Pin）に10us幅のパルス信号
検出信号出力：Echo（3Pin）より距離に応じた反射時間
非検出時信号出力：OUT（5Pin）より65ms出力
距離計算式：反射時間（EchoBack）[ s ]×340[ m/s ]÷2[ m ]
（xxxu[ s ]/58=xxx[ cm ]またはxxxu[ s ]/148=xxx[ inc ]）
販売価格：￥1,890-
PWM出力超音波センサモジュール「SRF04」
ArduinoやAVR等のマイコンのI/Oポートに接続してトリガをかける事で簡単にEchoBack時間を測定できます。
【足配置】
①GND
②NC
③Trigger
④OUT
⑤Vcc
【主な仕様】
中心周波数：40kHz
測定可能距離：3cm～300cm（3m）
最適アングル：55deg
反応時間：100ms
Vcc：5V
Icc：30mA
検出開始信号入力：Trigger（3Pin）に10us幅のパルス信号
検出信号出力：OUT（4Pin）より距離に応じた反射時間
非検出時信号出力：OUT（4Pin）より36ms出力
距離計算式：反射時間（EchoBack）[ s ]×340[ m/s ]÷2[ m ]
（xxxu[ s ]/58=xxx[ cm ]またはxxxu[ s ]/148=xxx[ inc ]）
出力電圧：5V（TTLレベル） 推奨繰返時間：150ms
販売価格：￥1,890-

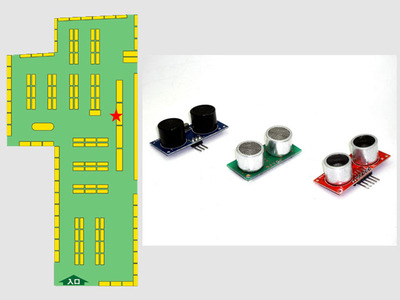

▼各種超音波センサモジュールは
▼レジカウンタの上部に吊り下げ販売中です！
シリアル出力が1種類、PWM出力が2種類、Arduinoやマイコンに接続して利用が可能です。いずれも中心周波数は40kHzです。超音波距離計やロボットのセンサなど、電子工作向けの開発・実験・学習用に最適です。
シリアル出力超音波センサモジュール「DYP-ME007TX」
簡単にArduinoやAVR等のマイコンとUARTシリアル接続が可能です。検出は50ms毎に行われデータはOUTピンより自動的に出力されます。
【足配置】①Vcc
②OUT
③GND
【主な仕様】
中心周波数：40kHz
測定可能距離：3cm～400cm（4m）
測定単位：1cm単位
最適アングル：30deg
反応時間：100ms
通信フォーマット：9600,n,8,1ボーレート：9600bps
データ：8bit,パリティ無し,ストップ1
Vcc：5V，Icc：15mA
サイズ：W45×H20×D15mm
販売価格：￥1,890-
PWM出力超音波センサモジュール「DYP-ME007V2」
ArduinoやAVR等のマイコンのI/Oポートに接続してトリガをかける事で簡単にEchoBack時間を測定できます。温度補償回路付きです。
【足配置】①Vcc
②Trig
③Echo
④OUT
⑤GND
【主な仕様】
中心周波数：40kHz
測定可能距離：2cm～500cm（5m）
最適アングル：30deg
反応時間：100ms
Vcc：5V
Icc：10mA検出開始信号入力：Trig（2Pin）に10us幅のパルス信号
検出信号出力：Echo（3Pin）より距離に応じた反射時間
非検出時信号出力：OUT（5Pin）より65ms出力
距離計算式：反射時間（EchoBack）[ s ]×340[ m/s ]÷2[ m ]
（xxxu[ s ]/58=xxx[ cm ]またはxxxu[ s ]/148=xxx[ inc ]）
販売価格：￥1,890-
PWM出力超音波センサモジュール「SRF04」
ArduinoやAVR等のマイコンのI/Oポートに接続してトリガをかける事で簡単にEchoBack時間を測定できます。
【足配置】①GND
②NC
③Trigger
④OUT
⑤Vcc
【主な仕様】
中心周波数：40kHz
測定可能距離：3cm～300cm（3m）
最適アングル：55deg
反応時間：100ms
Vcc：5V
Icc：30mA検出開始信号入力：Trigger（3Pin）に10us幅のパルス信号
検出信号出力：OUT（4Pin）より距離に応じた反射時間
非検出時信号出力：OUT（4Pin）より36ms出力
距離計算式：反射時間（EchoBack）[ s ]×340[ m/s ]÷2[ m ]
（xxxu[ s ]/58=xxx[ cm ]またはxxxu[ s ]/148=xxx[ inc ]）
出力電圧：5V（TTLレベル） 推奨繰返時間：150ms
販売価格：￥1,890-
▼各種超音波センサモジュールは
▼レジカウンタの上部に吊り下げ販売中です！
