2012年01月16日
小型電磁石「ZYE1シリーズ」入荷！
(2013.11.13 UPDATE)
小学校のときに教材を使って電磁石の製作、クギをくっつけたりベルを鳴らしたりするなどの実験をした経験がある方も多いと思います。
しかしその後、電磁石を直接使用する機会はありませんが、身近なところでは、手をかざすと水が出る自動水栓などは電磁石と弁を組み合わせた”電磁弁”として使用されており、間接的には電磁石のお世話になってたりします。
また、電磁石と関連のある電子パーツといえばリレーやソレノイドがすぐに思い浮かびます。
デジットでは、フェライトやネオジム磁石などの永久磁石の取扱いは数多くございますが、今回、新たに小型の電磁石を店頭に取りそろえました。
真ん中の鉄芯が吸着面となり、電磁石に電源投入すると吸着面に磁力が発生して磁石になります。なお、吸着面のある面のみが磁石になります。
電磁石 ZYE1-P20/15
定格：3W DC12V 0.25A
保持力：25N (2.55kgf)
外形：約Φ20 吸着面：約Φ8 高さ：約15mm
ケーブル長：約25mm
取り付けネジ：M3
販売価格：￥900-
電磁石 ZYE1-P25/20
定格：4W DC12V 0.33A
保持力：50N (5.1kgf)
外形：約Φ25 吸着面：約Φ10 高さ：約20mm
ケーブル長：約23mm
取り付けネジ：M4
販売価格：￥1,080-
電磁石 ZYE1-P30/22
定格：5W DC12V 0.42A
保持力：100N (10.2kgf)
外形：約Φ30 吸着面：約Φ12 高さ：約22mm
ケーブル長：約23mm
取り付けネジ：M4
販売価格：￥1,500-
電磁石 ZYE1-P3418
定格：6W DC12V 0.5A
保持力：180N (18.36kgf)
外形：約Φ34 吸着面：約Φ16 高さ：約18mm
ケーブル長：約22mm
取り付けネジ：M4
販売価格：￥1,800-
固定用ネジ穴付き
本体の裏側にネジ穴が付いておりますので、
電磁石本体の固定が容易です。
【ご注意】
連続で使用（通電）し続けると本体が熱くなり、最悪の場合、内部のコイルが熱によりレアショートする恐れがありますので、連続で使用し続けないでください。

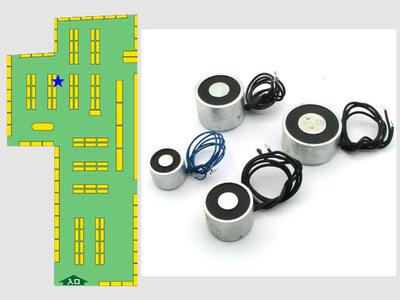

▼電磁石「ZYE1シリーズ」各種はリレー・ソレノイド売り場にて販売中です！
(2013.11.13 追記)
共立エレショップに登録！通販ご希望の方はご利用ください。
小型電磁石「ZYE1-Pシリーズ」
