2012年02月10日
マイコンのI/Oを増設!16bit I/Oエキスパンダ入荷
マイクロチップ社の16bit I/Oエキスパンダ「MCP23017」と「MCP23S17」が入荷しました!


マイコンなどのI/Oポートが不足したとき、I/Oエキスパンダをマイコンとシリアル接続してI/Oポートを16本増設できます。
両者の違いはインターフェイスがMCP23017が2線式のI2C、MCP23S17が3線式のSPIです。シリアルインターフェイスを持ったデバイスであればPICやAVR 、Arduinoなど種類を問わずI/Oポートを16本増設できます。
ポートは入出力をビットごとに指定できI/O混在のポートとして拡張でき、割り込み機能を持ちマイコンの外部割り込み端子より割り込み信号を拡張できる利点があります。
ブロックダイアグラム

スレーブアドレス設定
アドレスピン、15番ピン(A0)、16番ピン(A1)、17番ピン(A2)で8通りのスレーブアドレス設定をハードウェアで行え、I/Oエキスパンダを最大8個(I/Oポート128本分)増設が可能。
MCP23017-E/SP(I2C接続 / 2線式)


I2C(TWI / 2線式)インターフェイスを持ったマイコンと接続して使用出来ます。
【主な仕様】
インターフェイス:I2C
通信速度:100KHz / 400kHz / 1.7MHz
I/O:16本
割り込み端子、リセット端子付き
最大出力電流:シンク25mA(max) / ソース25mA(max)
電源電圧:1.8V~5.5V
パッケージ:SPDIP-28P
DATASHEET
販売価格:¥165-

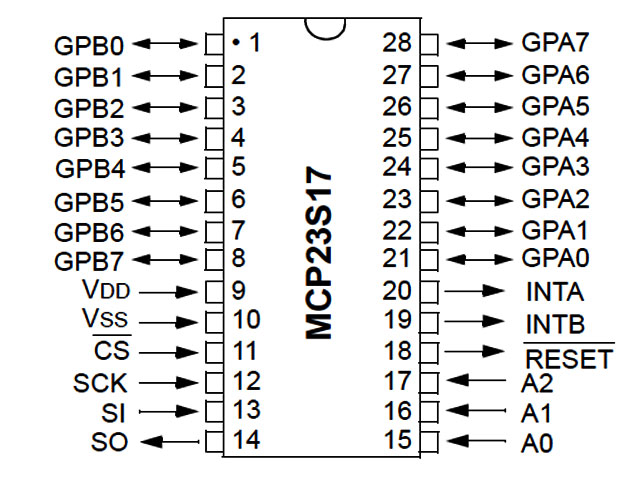

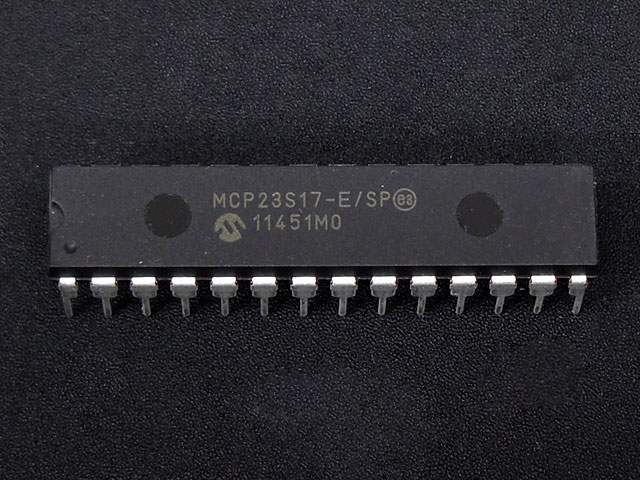

MCP23S17-E/SP(SPI接続 / 3線式)


インターフェイスがSPI(3線式)になり、最大10MHzで通信が可能です。
【主な仕様】
インターフェイス:SPI
通信速度:10MHz
I/O:16本
割り込み端子、リセット端子付き
パッケージ:SPDIP-28P
最大出力電流:シンク25mA(max) / ソース25mA(max)
電源電圧:1.8V~5.5V
パッケージ:SPDIP-28P
DATASHEET
販売価格:¥185-

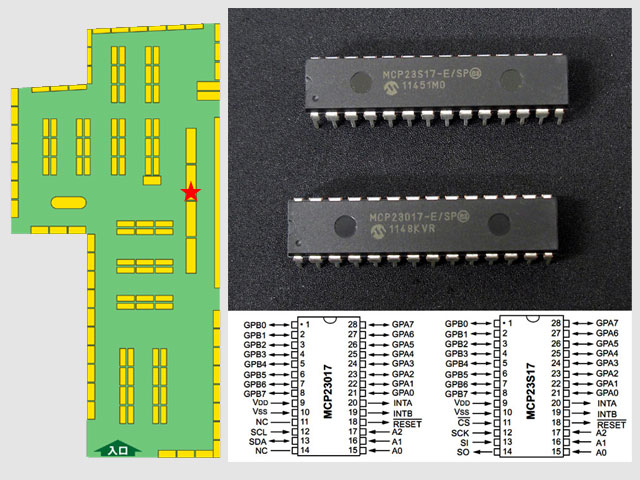

▼16bit I/Oエキスパンダ「MCP23017」と「MCP23S17」は
▼レジカウンターにてお出しいたしております!
