2013年04月03日
低価格・高効率オンボード絶縁型AC-DCコンバータ「LHシリーズ」
コンパクトサイズで低価格のオンボード絶縁型AC-DCコンバータ「LHシリーズ」を
ご紹介します。
入力側はAC85 ~ 264V（50 / 60Hz）のワールドワイド仕様。
高効率、低リップル&ノイズ、過電流・短絡保護回路内蔵など性能も高いAD-DCコンバータで、単出力型を6種類、2出力型を3種類、3出力型を3種類取りそろえております。
単出力型
LH05-10B03 販売価格：￥1,280-
・出力：4W DC3.3V 1.0A
・入力：AC85 ~ 264V 50 / 60Hz
・効率：70%
・リップル&ノイズ：50mV
・サイズ：W48.5XD36XH20.5mm
LH05-10B05 販売価格：￥1,280-
・出力：5W DC5V 1.0A
・入力：AC85 ~ 264V 50 / 60Hz
・効率：75%
・リップル&ノイズ：50mV
・サイズ：W48.5XD36XH20.5mm
LH05-10B09 販売価格：￥1,280-
・出力：5W DC9V 550mA
・入力：AC85 ~ 264V 50 / 60Hz
・効率：77%
・リップル&ノイズ：50mV
・サイズ：W48.5XD36XH20.5mm
LH10-10B12 販売価格：￥1,580-
・出力：10W DC12V 900mA
・入力：AC85 ~ 264V 50 / 60Hz
・効率：81%
・リップル&ノイズ：50mV
・サイズ：W55XD45XH21mm
LH10-10B15 販売価格：￥1,580-
・出力：10W DC15V 700mA
・入力：AC85 ~ 264V 50 / 60Hz
・効率：81%
・リップル&ノイズ：50mV
・サイズ：W55XD45XH21mm
LH10-10B24 販売価格：￥1,580-
・出力：10W DC24V 450mA
・入力：AC85 ~ 264V 50 / 60Hz
・効率：82%
・リップル&ノイズ：50mV
・サイズ：W55XD45XH21mm
2出力型
LH10-10A05 販売価格：￥1,480-
・出力：10W DC±5V 1.0A
・入力：AC85 ~ 264V 50 / 60Hz
・効率：76%
・リップル&ノイズ：50mV
・サイズ：W55XD45XH21mm
LH10-10A12 販売価格：￥1,980-
・出力：10W DC±12V 450mA
・入力：AC85 ~ 264V 50 / 60Hz
・効率：80%
・リップル&ノイズ：50mV
・サイズ：W55XD45XH21mm
LH10-10A24 販売価格：￥1,980-
・出力：10W DC±24V 200mA
・入力：AC85 ~ 264V 50 / 60Hz
・効率：84%
・リップル&ノイズ：50mV
・サイズ：W55XD45XH21mm
3出力型
LH10-10C0512-02 販売価格：￥2,120-
・出力：10W DC＋5V 1.0A / DC±12V 200mA
・入力：AC85 ~ 264V 50 / 60Hz
・効率：75%
・リップル&ノイズ：50mV
・サイズ：W55XD45XH21mm
LH10-10C0515-02 販売価格：￥2,120-
・出力：10W DC＋5V 900mA / DC±15V 200mA
・入力：AC85 ~ 264V 50 / 60Hz
・効率：75%
・リップル&ノイズ：50mV
・サイズ：W55XD45XH21mm

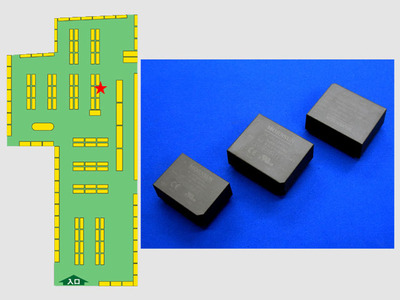

▼オンボード絶縁型AD-DCコンバータ「LHシリーズは」
▼三端子レギュレータの売り場の棚にて販売中です！
