先日のデジットキット新製品速報でお伝えいたしました、非同期サンプルレートコンバータ独立実験基板「SRC_4192_A」を販売開始いたしました。
サンプルレートコンバータ独立実験基板「SRC_4192_A」は、T.I.社の「SRC4192」を、最小パーツと設定、接続用コネクタを実装できるようにした実験・学習向け変換モジュール基板で、デジタルオーディオ関連の実験・学習や、自作デジタルオーディオ機器の製作負担軽減、その他の独立実験基板を組み合わせること により自作デジタルオーディオ機器を手軽に製作できます。
192kHzステレオ非同期サンプルレートコンバータIC SRC4192(T.I.)

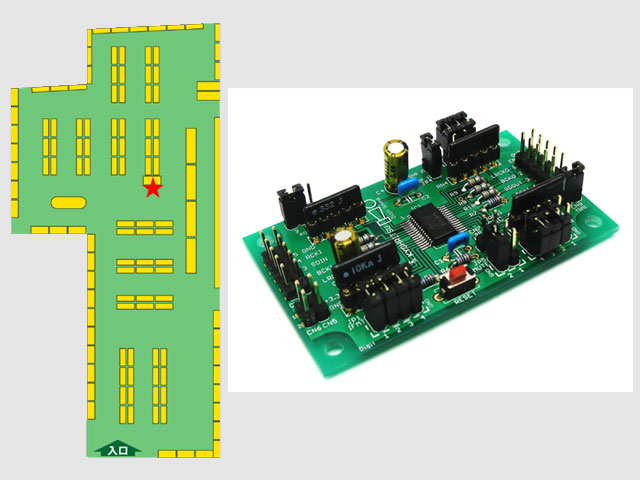

非同期サンプルレートコンバータ独立実験基板「SRC_4192_A」
Digital Audio Independent Experiments Board
入力されたオーディオシリアル信号のサンプリング周波数を16倍までの整数倍に上げる「アップサンプリング」、1/16までの整数分の1に下げる「ダウンサンプリング」して出力できます。例えば48kHz ⇒ 192kHz、192kHz ⇒ 96kHzのようにサンプリング周波数を変換することができます。
SRC4192IDB
メインICのSRC4192IDBは表面実装ICですが、あらかじめ基板に実装済みですので、初めての方でもやさしく組み立てられます。
入出力サンプリング周波数192kHzに対応し、入力オーディオシリアル信号は24ビット左寄せ(LJ)、24ビットI2S、16 / 18 / 20 / 24ビット右寄せ(RJ)、出力オーディオシリアル信号は16 / 18 / 20 / 24ビット各ビット長の左寄せ(LJ)、I2S、右寄せ(RJ)の各フォーマットに対応しております。
SRC4192IDBについてはDATASHEETを御覧ください。
電解コンデンサにはニチコンのオーディオ用、抵抗アレイのソケットに金メッキのソケットを採用しております。
コネクタのピンアサイン
CN1（CN4）：オーディオシリアル信号入力
CN1とCN4は同じ信号線が来ていますので、どちらを使用してもOKです。
CN2（CN3）：オーディオシリアル信号出力
CN2とCN3は同じ信号線が来ていますので、どちらを使用してもOKです。
CN5（CN6）：電源入力
CN5とCN6は同じ信号線が来ていますので、どちらを使用してもOKです。
CN7：SRC4192状態出力
CN8：TDMI信号出力
※通常はCN8に付属のショートプラグをさして「L（0）」でお使いください。
SRC_4192_Aジャンパ設定
JP1（IFMT）：入力信号のフォーマットを設定
SRC4192のオーディオシリアル信号入力のフォーマットに合わせて、JP1(IFMT)ジャンパを設定します。
JP2：SRC4192の動作モードの設定
SRC4192の入力と出力をそれぞれ「マスターモード」「スレーブモード」にするかを設定します。
JP3：出力データフォーマットの設定
JP4：LGRPの設定
サンプルレートの変換が始まるまでに集めるオーディオデータのサンプル数を設定します。
JP5：リセット＆出力ミュート機能の設定
JP5-1は外部からリセットする場合に使用、
JP5-2はミュート（通常ショート）する場合に使用します。
JP5-1は基板上のリセットスイッチにも
接続されています。
JP7：オーディオシリアル入力 プルアップ/プルダウン設定
RC4192のオーディオシリアル信号入力を抵抗でプルアップ、プルダウンするかを選択
基本的な接続方法
システムクロックには、PLLクロック独立実験基板「CLK_1707_D」を使います。
独立実験基板の組み合わせによる
USB接続のアップサンプリングD-Aコンバータの構成例
非同期サンプルレートコンバータ独立実験基板「SRC_4192_A」の使用例として、上図の組み合わせにより、手軽にUSB接続のアップサンプリングD-Aコンバータを作ることができます。
【組み合わせキット】
・USBオーディオインターフェイスキット「USB-DOUT2706kit」￥3,980-
・DAIトランシーバ独立実験基板「WM8805_G Rev.2」￥2,800-
・非同期サンプルレートコンバータ独立実験基板「SRC_4192_A」￥3,980-
・PLLクロック独立実験基板キット「CLK_1707_D」￥2,680-
・D/Aコンバータ独立実験基板キット「DAC1792_B」
・平衡-平衡反転アンプ基板「OPAMP_B」(IV変換用)￥1,380-
・平衡-不平工変換アンプ基板（ゲイン1倍タイプ）「BALUN_2134」￥1,580-
その他、デジタルオーディオ独立実験基板の組み合わせにより、アップサンプリングDACなどの高性能なデジタルオーディオ機器を手軽に安価で作ることができます。
【主な仕様】
・対応サンプリング周波数：最少4kHz～最大212kHz
・入力-出力サンプリング周波数比：16:1～1:16（整数比）
・変換可能範囲：1/16倍～16倍の整数倍または整数分の１
・入力フォーマット：24bit 左寄せ（LJ）・24bit I2S
・入力フォーマット：16，18，20，24bit 右寄せ（RJ）
・出力フォーマット：16，18，20，24bit 左寄せ・I2S・右寄せ（RJ）
・各種動作設定：ジャンパにて設定
・動作モード：マスター / スレーブ
・電源：3.3V（単一電源） ※5V系ロジックとは直接接続負荷
キット説明書（PDF）
販売価格：￥3,980-
