2012年02月29日

低損失・可変リニアレギュレータ「LT3083ET」入荷！

（2012.03.07 UPDATE）

抵抗一本で調整が可能で、並列接続により熱の分散や出力電流を増やせる低損失・可変リニアレギュレータ「LT3080T#PBF」の3A出力タイプ「LT3083ET#PBF」が入荷いたしました！

Linear Technology LT3083ET#PBF
lt3083tlt3083t_pin






「LT3080ET#PBF」の出力電流は1.1Aでしたが、今回入荷した「LT3083ET#PBF」の出力電流は3Aです。出力電圧の範囲が広く、1本の抵抗で出力電圧を0V～23Vに調整が可能です。
ドロップ電圧は310mVととても小さく、SETピン電流は50uAで初期精度は1%。出力ノイズは40µVRMS (10Hz～100kHz)と低い。

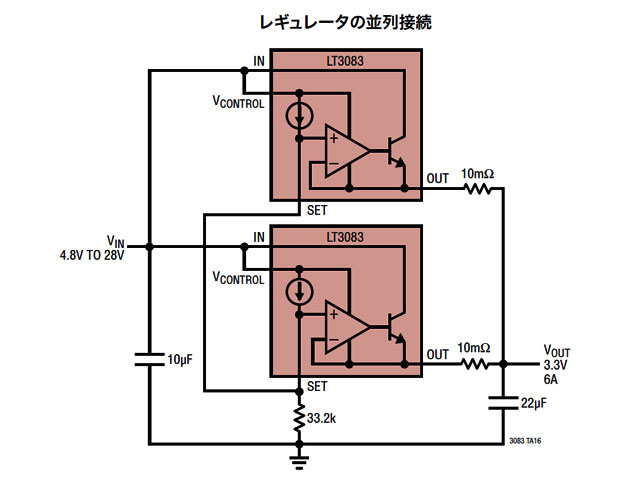

並列接続により熱の分散や出力電流を増やせます。
平滑用コンデンサは最少10uFの出力容量で安定、また、フィードバックつき電流制限と過温度制限などの保護機能を搭載しています。

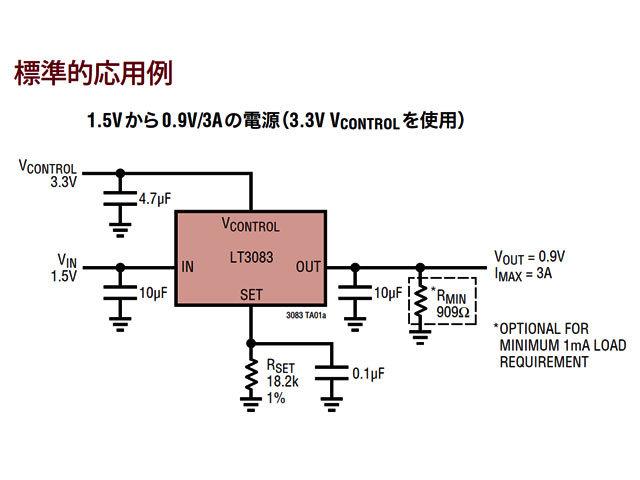

表人的な応用回路例
lt3083t_schlt3083t_sch2

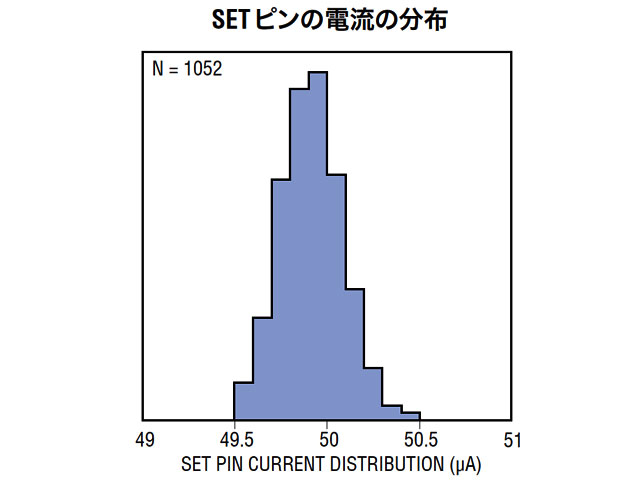

SETピンの電流の分布
lt3083_setpin






【仕様】
出力電流：3A
入力電圧：1.2～23V
出力可変：0～23V
SETピ ン電流の初期精度:1%
低出力ノイズ:40uVRMS(10Hz～100kHz)
低損失電圧：350mV
パッケー ジ:TO-220(5ピン)
DATASHEET

販売価格:￥1,280-

★出力1AタイプのLT3080T#PBFもございます。

（2012.03.07追記）
共立エレショップに登録しましたので通販ご利用の方はご利用ください。
3A低損失可変リニアレギュレータ[鉛F] / LT3083ET#PBF

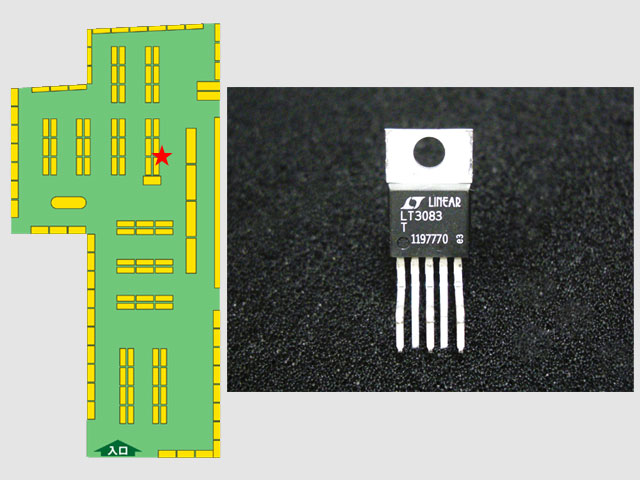

▼「LT3083ET#PBF」は電源用IC売り場にて販売中！
lt3083t_uriba
