2012年04月23日

デジットオリジナル 2W+2W 6BQ5真空管アンプキット「6BQ5-KIT」


(2013.03.27 UPDATE)
真空管アンプキット「6BQ5-KIT」の出力をパワーアップする記事へのリンクを追加。

デジットオリジナルの真空管アンプキット「6BQ5-KIT」をご紹介いたします。

6bq5_16bq5_2






出力・ステレオ2W+2W、電力増幅用5極管出力管「6BQ5(EL84)」を使った真空管アンプのベースキットで、電源回路も一体化された基板設計です。


6BQ5-KIT使用パーツ
6bq5kit6bq5






メインパーツの真空管は電力増幅用5極管出力管「6BQ5(EL84)」。オーディオアンプや真空管ラジオ、ギターアンプなどで多用されている名球です。
※ロットにより真空管のメーカーが異なる場合があります。
その他、オーディオ用コンデンサ、金属皮膜抵抗、ブロックコンデンサなどで構成されています。

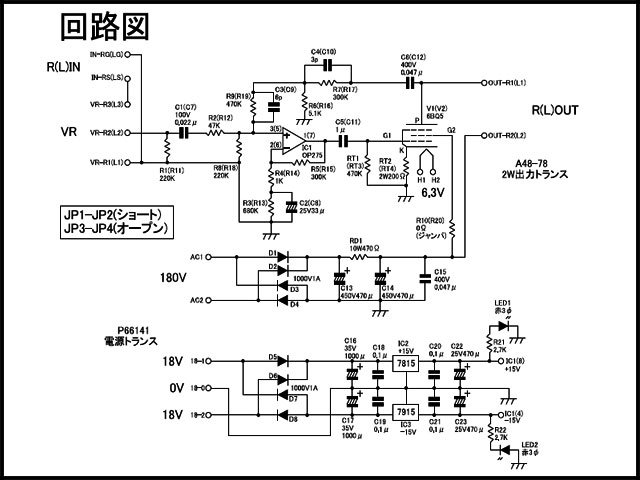

デジット独自のハイブリッド真空管アンプ
op2756bq5_sch






デジット・オリジナル真空管アンプキット「6BQ5-KIT」の最大の特徴は、真空管アンプ回路の初段(前段)にアナログデバイセズ社のJ-FET入力・高性能オーディオ用オペアンプ「OP275」を使用し、真空管の6BQ5をドライブしているデジット独自のハイブリッド回路を採用。ノイズ特性の良い高性能な真空管アンプに仕上がっており、オーディオ信号入力なし、ボリュームを最大にした状態でスピーカから「サーッ」と鳴るホワイトノイズを大幅に低減。



◆別売周辺パーツ
真空管アンプキット「6BQ5-KIT」は真空管アンプのベースキットのため、電源トランス、出力トランスをはじめとした可変抵抗器、コネクタ等が別途必要です。

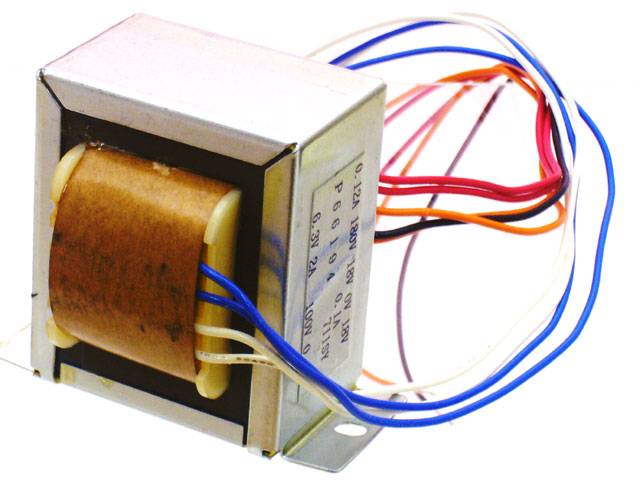

デジットオリジナル真空管アンプ用電源トランス「P66194」
p66194p66194_2






【仕様】

入力:100V、
出力:6.3V 2A / 180V 0.12A / 18V-0-18V 0.1A リード線付き
※真空管アンプキット「6BQ5-KIT」は上記のトランスを使用での設計となっています。
販売価格:¥4,000-

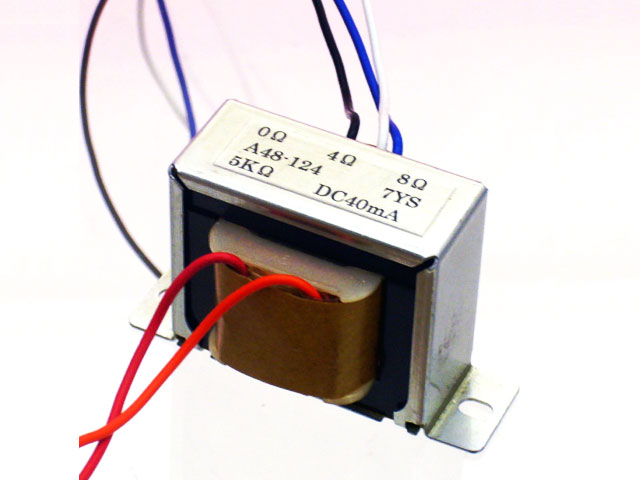

デジットオリジナル真空管アンプ用出力トランス「A48-124」
a48124a48124_2






【仕様】
出力:2W DC40mA
周波数特性:50Hz~20kHz
インピーダンス:1次側5KΩ / 2次側0Ω-4Ω-8Ω リード線付き
※真空管アンプキット「6BQ5-KIT」は上記のトランスを使用での設計となっています。
販売価格:¥1,750-


汎用パーツ類
スイッチやコネクタ等の汎用パーツはお好みに合わせて自由にお選びください。
ご参考までに、デジットおすすめ周辺パーツの一例をご紹介いたします。
6bq5_parts







トグルスイッチ「8B1011」 販売価格:¥575-
電源スイッチ用
8b1011







可変抵抗器「RV24YN-20S A10kΩ」×2個 販売価格:¥491- / 個
ツマミ(銀色・25φ)「YK-25S」×2個 販売価格:¥300- / 個
音量調整用(左右独立)
rv24ynyk25s







金メッキRCAジャック「WTN-20-1093」×2個 販売価格:¥310- / 個
ライン入力用
wtn201093

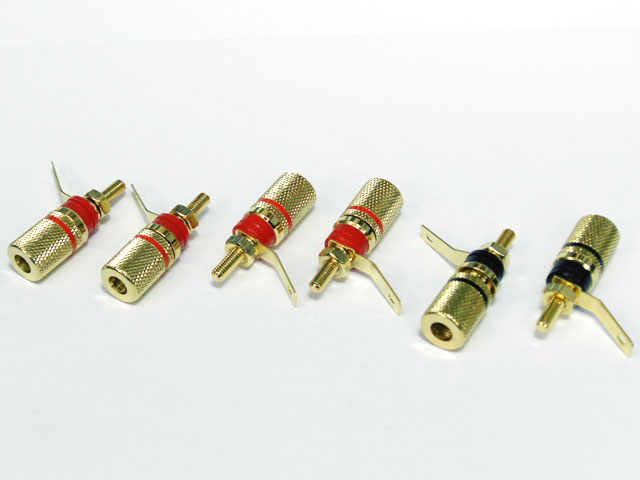

金メッキターミナル「WTN-08-B15F」×6個 販売価格:¥210- / 個
4Ωおよび8Ωスピーカ出力用
wtn08b15f







標準ヒューズボックス「FH-001A」 販売価格:¥100-

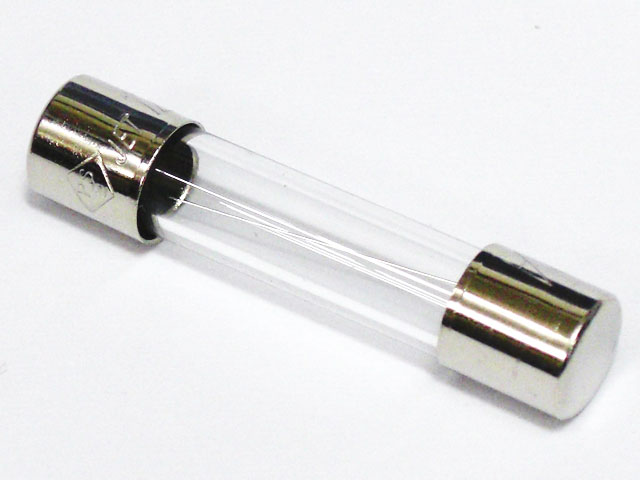

標準型ヒューズ「125V 3A」 販売価格:¥25-
回路の保護用に
fh001affuse

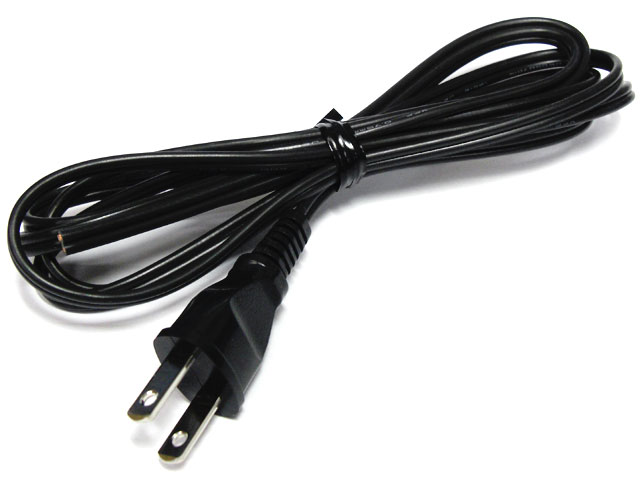

ACケーブル 125V 7A 販売価格:¥160-
AC100V 電源ケーブル
accable

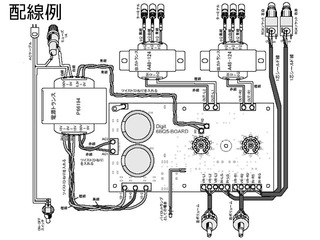

◆参考配線例
6bq5_haisen






各パーツと基板との配線例です。
その他、配線材やケース(シャーシ)など必要に応じてご用意してください。


6BQ5-KITの試聴可能な展示品
6bq5_sakurei16bq5_sakurei2






デジット店頭およびオーディオキット製作体験会の会場にて、真空管アンプキット「6BQ5-KIT」を展示しております。もちろん試聴もできますので、ぜひデジットへご来店、またはオーディオキット製作体験会に参加・見学でご来場いただいて、真空管アンプキット「6BQ5-KIT」に直接触れてみてください。


【6BQ5-KIT 仕様】
・真空管:6BQ5(EL84)×2本
 (※ロットにより真空管のメーカーが異なる場合があります。)
・電源:AC100V(別売・電源トランスP66141使用)
・出力:2W+2W(出力トランスA48-124使用)
・ノイズ特性:出力0.03mV(-71dbm)、入力換算2.2uV(-96dbm)、低ひずみ0.27%
 (条件:ボリューム最大、入力オープン状態、入力はショート状態でもほぼ同じ)
キット説明書

デジットオリジナル・真空管アンプキット「6BQ5-KIT」
販売価格:¥9,500-


(2013.03.27 追記)
 デジットオリジナル2W+2Wステレオ真空管アンプキット「6BQ5-KIT」の出力をパワーアップする方法が、実はあります。詳細はBlog記事をご覧ください!
Blog記事:真空管アンプキット「6BQ5-KIT」をパワーアップ!

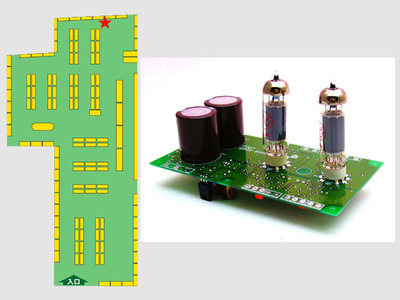

▼デジットオリジナル・真空管アンプキット「6BQ5-KIT」は
キット売り場にて販売中!

6bq5_uriba
















共立エレショップに登録されておりますので通販ご希望の方はご利用ください。
2W+2W 6BQ5真空管アンプキット / 6BQ5-KIT
真空管用電源トランス / P66141
真空管用出力トランス / A48-124
