デジットオリジナル 自作ギターアンプキット「GTR-AMP」

(2012.07.14 UPDATE)

マイコン関連キットやオーディオ関連キットなど、様々なキットをリリースしているデジットのオリジナルキットですが、エフェクターキット、ギタープリアンプなどの楽器関連キットも手がけております。

デジット主催で開催しているオーディオキット製作体験会でも、エフェクターキットなどデジットオリジナルの楽器関連キットを製作される参加者(ギターリスト)の方々も多く、オーディオキット製作体験会の賑わいの一端を担っております。

そこで今回は、「デジットオリジナル楽器関連キット」のギターアンプキットをご紹介いたします!

デジットオリジナル ギターアンプキット「GTR-AMP」
gtrampgtr_parts






お客様から「オーディオアンプをギターアンプとして使用したい」というお問い合わせがたびたびあり、『ギターアンプの製作・自作』に興味を持たれているギターリストの方も多いようで、このギターアンプキットは、そんな方に最適なキットです。
本格的な真空管(チューブ)を使ったギターアンプでなく、室内練習(部屋弾き)用として「手軽に作って手軽に鳴らす」を目的としながらも、十分な作り応えがあって自作感をしっかりと味わえるキットになっています。

部屋弾きに最適なサイズ
gtramp1gtramp2






外形は横置きでW200×H140×D165mmとコンパクトサイズ。縦置きにも対応し、部屋にちょこんと置いておくのにちょうどいい小型サイズなので、室内での練習(部屋弾き)用として最適です。ご自慢のギターアンプを引っ張り出してくることなく、いつでも部屋弾きができる環境ができます。

スイッ チやコネクタ、ボリュームのつまみ、ネジに至るまで突起物がシールドの取り回し時に引っ掛かりにくいように、できるだけ本体より飛び出さないように配慮したデザインかつ、スイッチやボリュームなどの操作もできるように設計しています。

ギターアンプキットの構成
moamp7056getpre1

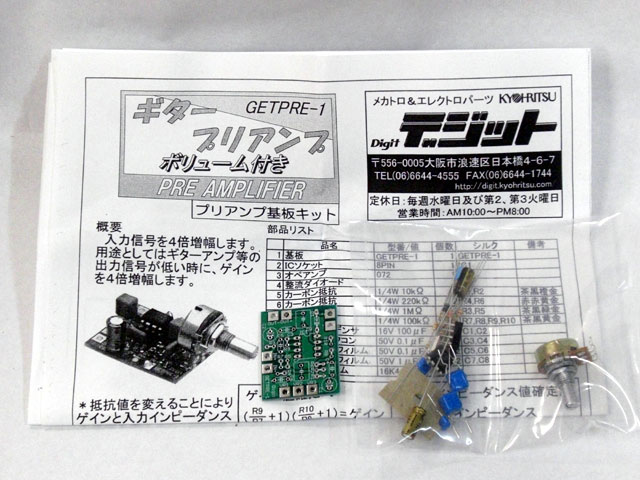

ギターアンプキットで使用しているメインアンプは、デジットオリジナル3W・BTLオーディオアンプ「MOAMP-7056」、メインアンプの前段には、エレキギターの信号を最大4倍まで引き上げるデジットオリジナルのギタープリアンプキット「GETPRE-1」を組み合わせております。ギタープリアンプキットの可変抵抗器でギターアンプの音量を調整いたします。.

・3W BTLオーディオアンプ「MOAMP-7056」キット説明書(PDF)
・ギタープリアンプキット「GETPRE-1」キット説明書(PDF)


ダブルコーンフルレンジスピーカ採用
gtr_spgtr_fg

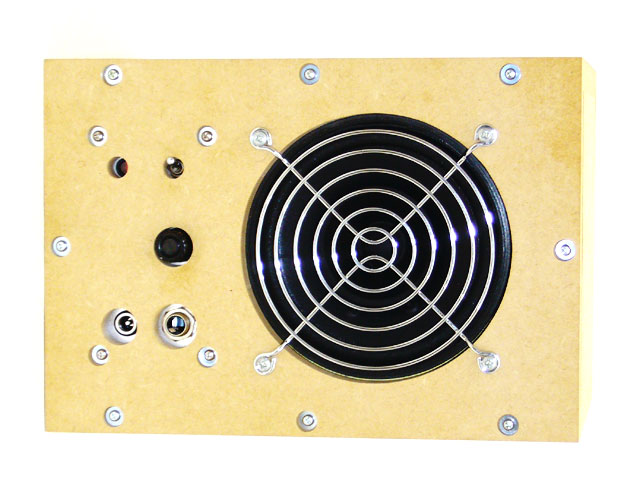

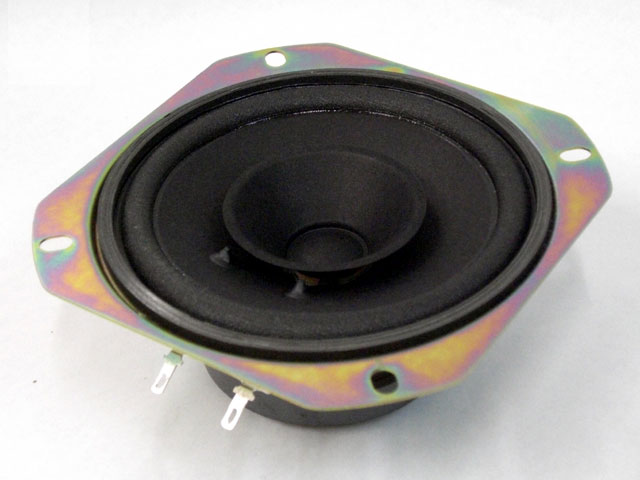

スピーカは、広い帯域の再生を狙った10Wダブルコーンフルレンジスピーカを採用、ギターアンプキットの出力最大値=5.2Wに対して十分余裕を持たせています。ダブルコーンフルレンジスピーカならではの音抜けの良いサウンドを放ちます。スピーカを物理的損傷から保護するため、スピーカグリル代わりにファンガードを付属しています。

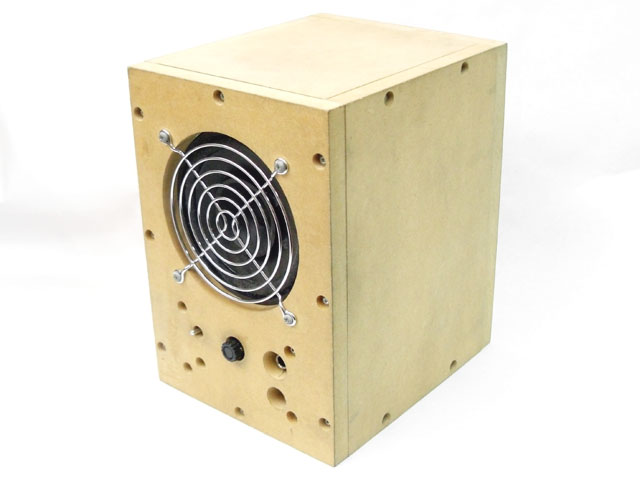

本格的なエンクロージャ
gtr_mdfエンクロージャは、オーディオ用スピーカにも幅広く使用されているMDF(Medium Density Fiberboard=中密度繊維板)という木材を採用、初心者の方でも組み立てやすいように穴あけ加工済みですので、製作過程で穴あけ作業が不要です。




全てがそろったフルキット!

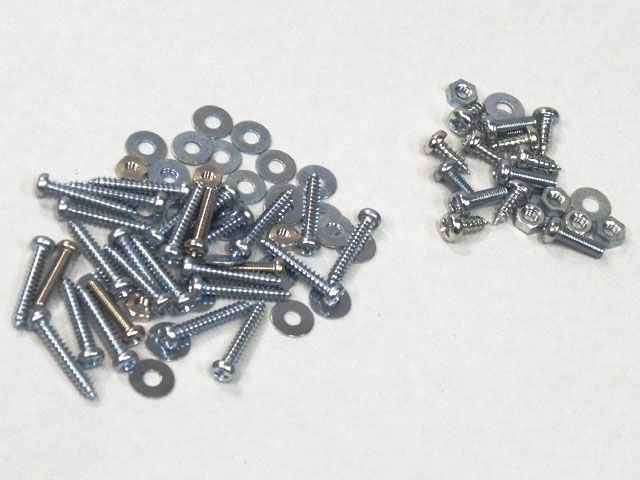

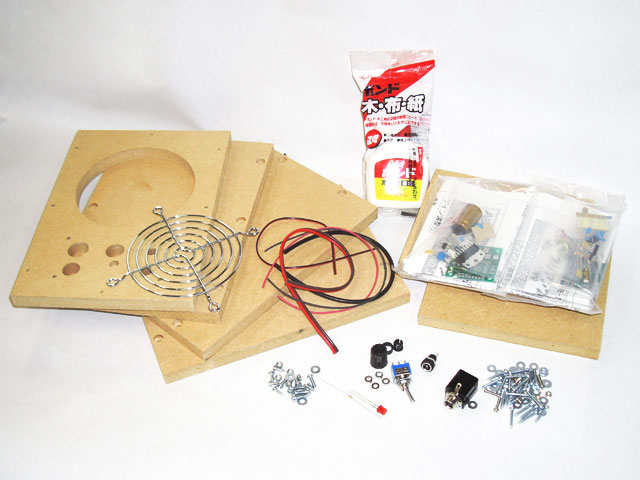

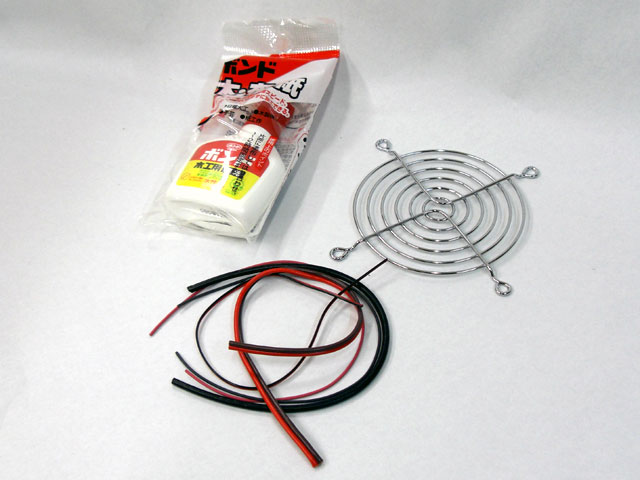

gtr_parts組み立てに必要なボンドやネジ類、さらには配線材に至るまで全てキットに含まれているオールインワンのフルキットです。





gtr_bondwiregtr_mdf

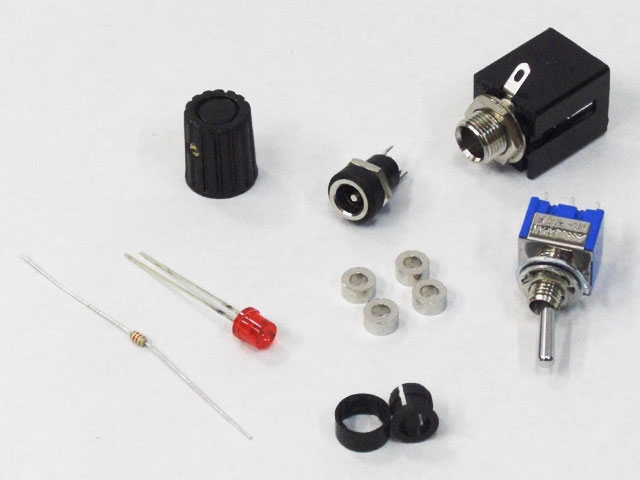

gtr_nejigtr_sw_conector






gtr_getpregtr7056






エンクロージャは、穴あけ加工済みのため、付属の木工用ボンドで接着した後にタッピングネジで固定するだけで簡単に組み立てられ、各アンプ基板もプリント基板を使ったキットになっていますので組み立てが容易です。


主要パーツはユニット化に!
gtr_almgtr_unit1






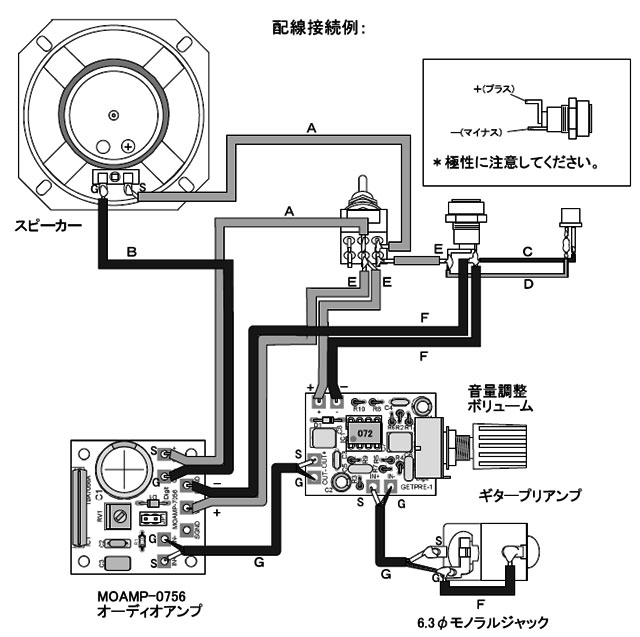

gtr_unit2gtr_haisen

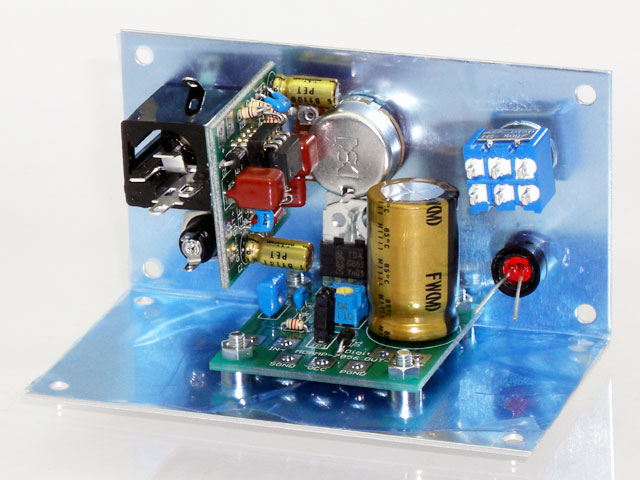

アンプ基板やスイッチ、コネクタなどスピーカ以外の主要パーツは付属のアルミパネルに固定してユニット化、エンクロージャ(フロントバッフル)への取り付けは、4点のネジ止めのみで手軽に行え、初心者の方でも組み立てやすくなっています。
(※画像は撮影用のため未配線、アルミパネルの保護シートは剥がしておりません。)


ギターアンプキットの接続例
GTR-AMPSETSU

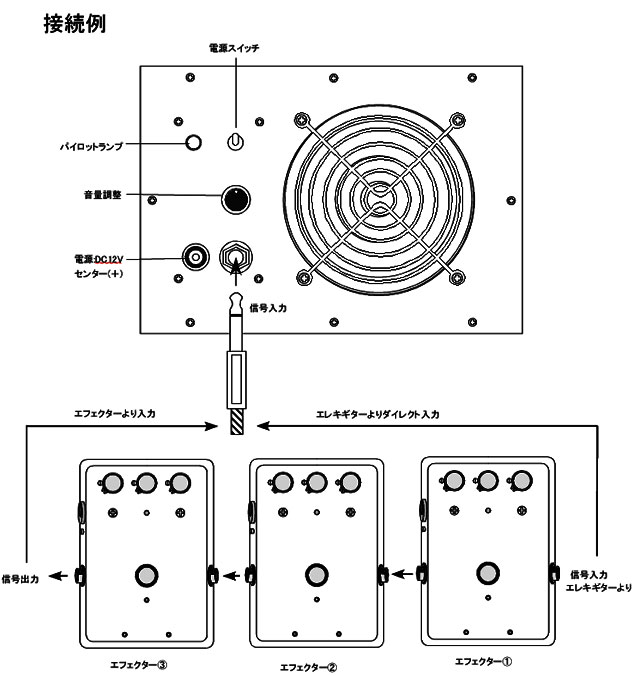

ギターアンプキット単体では歪みの少ないクリーントーンで出力するため、音を歪ませる場合は、デジットオリジナルのギターエフェクターキット「ディレイ」・「オーバードライブ」・「ディストーション」や、お手持ちの各種エフェクター等と接続して使用してください。
またクリーントーンなので、キーボードやウインドシンセサイザー等の各種電子楽器のアンプとしても最適ですので、エレキギター以外の方にもオススメです!ぜひお部屋に1台いかがでしょうか?



オーディオキット製作体験会
に参加しませんか?

ai



電子工作は初めてなので、作ってみたいけどうまく作れるかちょっと不安・・・という方、デジット主催のオーディオキット製作体験会に参加して作ってみませんか?

スタッフが可能な限りお手伝いいたしますので、ご安心ください!

オーディオキット製作体験会は、1~2ヶ月に1度のペースで開催しております。開催日が決定すればデジット店頭デジットBlogTwitter共立電子セミナー・イベント情報にて告知いたしますので、ぜひチェックしてください。

デジットオリジナル ギターアンプキット「GTR-AMP」
gtr_partsgtramp1






【主な仕様】
・電源電圧:DC12V
・最大消費電流:1W(5.2W 負荷4Ω時)
・出力電力最大値:5.2W(負荷4Ω)
・入力インピーダンス:500kΩ
・入力:6.3Φモノラル(1系統)
キット説明書(PDF)
販売価格:¥6,686- (8%)

スピーカグリルを交換したり、エンクロージャに色を塗ったりなどなど、自分オリジナルにカスタマイズするのも面白いと思いますので、ぜひ挑戦してみてください!


▼デジットオリジナル ギターアンプキット「GTR-AMP」は
店内奥にスピーカユニット売り場前にて販売中です!
gtr_uriba

















(2012.07.14追記)
共立エレショップに登録しておりますので通販ご希望の方はご利用ください。
