2012年08月14日

フルカラーLEDドライバIC「P9813」


フルカラーLEDドライバIC「P9813」が入荷しました。

◆フルカラーLEDドライバIC「P9813」 DIP14ピン
p9813p9813_pin







マイコンやArduino等の制御(シリアルデータ入力)でフルカラーLEDをR.G.B各チャンネルごとに256段階(グレースケール)の調光が可能で、フルカラーLEDの色や輝度を自由にコントロールできます。

ICはカスケード接続で最大1024個まで増設可能です。

プロトコルの通信タイミング
6628947e






◆回路図
9813_Sch









出力電流は抵抗(RF)で0~45mAに調節可能。
電源電圧はDC5.0~6.5V、内蔵LDOにより出力電圧はDC4.5V。


【主な仕様】
定電流ドライブ:
R.G.B各0~45mA
出力電圧:4.5V(内蔵LDOによる)
R.G.Bチャンネルごとに256段階の調光(グレースケール)
シリアルデータ入力(DATA / CLK)
電源電圧:DC5.0~6.5V
パッケージ:DIP-14P
DATASHEET(PDF・中国語)

販売価格:¥100-

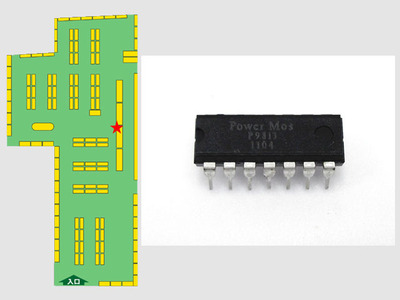

▼フルカラーLEDドライバIC「P9813」は
レジカウンターにて販売中です!
p9813_uriba
