2012年10月12日
デジット定番・訳ありアルミケースのご紹介②
訳ありアルミケースは、オーディオ用ケースをはじめとする、様々なモノづくりに最適な低価格のD.I.Y.クラフトケースです。
訳ありアルミケースには、シャーシ部やパネル部に小さな傷、バリ、多少のひずみ等の有無があるため、低価格で販売しております。このように完璧な仕上がりのケースとはいえませんが、シャーシ部には十分な厚みがあり、トランス等の重みのある部品も安定して取り付けできるぐらい、しっかりとしたケースで、デジットでも人気があります。
パネル部はシャーシと分離できるので、パネル単体での加工が可能で簡単です。
訳ありアルミケースは現在、サイズの種類も豊富にあって用途やお好みで、いろいろお選びいただけます。
今回は、訳ありアルミケースのご紹介第2弾として、中型サイズのものを2種類ご紹介いたします。
※訳ありアルミケースのご紹介第1弾の記事はこちら

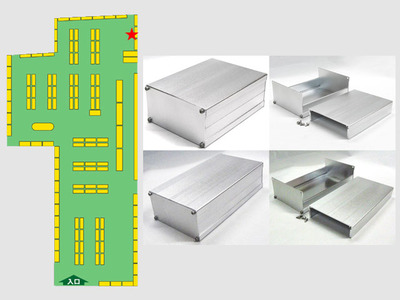

◆訳ありアルミケース:Type106x55x140 販売価格:¥1,500-

外形サイズ:W106×H55×D140mmのアルミケースです。
(有効内寸法は約90×50×140mm)
商品構成は上下分割シャーシ、前後パネル×2枚、パネル固定用のキャップスクリュー×8個。


◆訳ありアルミケース Type:106x55x190 販売価格:¥1,800-

外形サイズ:W106×H55×D190mmのアルミケースで、「Type106x55x140」より
50mm長いタイプです。(有効内寸法は約90×50×190mm)
商品構成は上下分割シャーシ、前後パネル×2枚、パネル固定用のキャップスクリュー×8個。


◆基板差込みガイドレール
上下のシャーシの内側に、基板差込み用のガイドレールが付いています。ガイドレールの溝幅は2.0mm、ガイドレール間約100mmありますので、幅100mmで、厚み1.6mmの基板あれば、スペーサなしで基板をケース内に組み込むことができ、面倒なスペーサ用の穴あけ加工が必要ないので便利です。



◆推奨ユニバーサル基板
スペーサを立てずに基板をケースに収める事ができるユニバーサル基板をご紹介します。簡易的なサブシャーシとしても使用できます。

販売価格:¥840-
Type:106x55x140または190のガイドレールに適合したサイズの両面スルホールユニバーサル基板。
サイズ:140×100.6mmの両面スルホール基板

パターンが短冊状に連結しており、必要に応じてパターンをカットして回路を作っていくストリップボードと呼ばれるユニバーサル基板。Type:106x55x140または190に収める場合は、ガイドレールに合わせて基板をカットしてください。
サイズ:90×160mmの片面ベーク基板
【別売オプションパーツ】
◆前後共通パネル Type:106x55(2枚セット) 販売価格:¥500-

サイズ:W106×H55×t1.5mm
◆ワイドパネルセット Type:106x55xP1_S(2枚セット) 販売価格:¥680-



◆電源ユニット用アルミ板セット 販売価格:¥820-


電源ユニットの製作用に、あらかじめ加工を施したパネルセットです。
フロントパネル:スイッチ(丸穴)、LEDの穴あけ加工済、リアパネル:ACインレット、ヒューズ、電源コード引き出し口の穴あけ加工済。
【工具】
パネル固定用のキャップスクリューは、2.5mmの六角レンチを使用して締結します。もし2.5mmの六角レンチがお手元にない場合、デジットで販売いたしております。

【訳ありアルミケース シリーズ】
訳ありアルミケースが新たに種類が増えて、ますます充実してまいりました。
お好みや用途に合わせて、いろいろお選びいただけます。
Type76x35x100およびType76x35x110のBlog記事




Type:Type145x83x200およびType:95x54x200のBlog記事


Type:Type178x50x200のBlog記事


Type:Type178x50x300のBlog記事



【ご注意】傷、バリ、ひずみ等がケースとパネルにあります。また、ケースへのパネル取り付け時のネジ留めがキツイ場合があります。無理にねじ込まず、ねじ山をつぶさないようにパネルとケースを少しずつ調整しながらネジ留めしてください。 |
▼訳ありアルミケースは、店内奥のスピーカユニット売り場にて
▼好評販売中です!
