超高輝度チップLEDモジュール
超高輝度のチップLEDモジュールです。

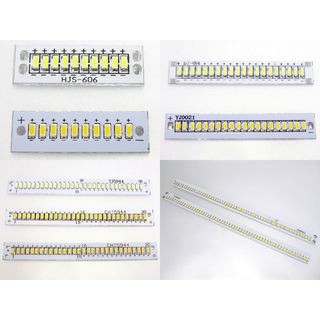

3216サイズの超高輝度チップLEDが放熱性に優れたアルミ基板上に実装されております。
実装LEDの数により10個タイプ、20個タイプ、30個タイプ、60個タイプの4種類、発光色は白色、電球色、昼光色(30個タイプのみ)を取り揃えています。
輝度等、特性の詳細は不明ですが、チップLEDモジュールは直視できないほど明るく、チップLEDなだけに指向性も広いので、各種電飾はもちろん、LED照明スタンドの自作やバックライトなどにも使えそうです。
チップLEDモジュールにより、実装されているチップLEDが「並列配線」または「並列+直列配線」の2通りの仕様があり、それによってVFとIFが異なりますのでご確認ください。
【10個タイプ チップLEDモジュール】
基板サイズ:約W30×D10mm

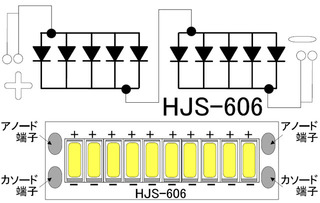

◆白色: VF=6.2V IF=80mA 販売価格:¥450-

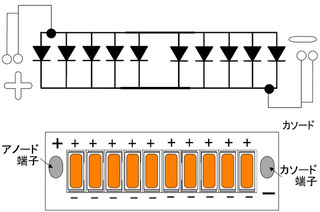

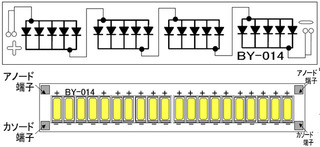

チップ白色LED 配線:並列5個×直列4
◆電球色: VF=3.2V IF=200mA 販売価格:¥450-
チップ電球色LED 配線:並列10個
【20個タイプ チップLEDモジュール】
基板サイズ:約W55×D10mm

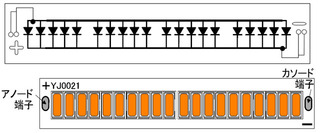

◆白色:VF=3.2V IF=350mA 販売価格:¥900-
チップ白色LED 配線:並列20個

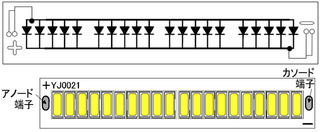

◆白色:VF=12V IF=80mA 販売価格:¥900-
チップ白色LED 配線:並列5個×直列4
◆電球色: VF=3.2V IF=350mA 販売価格:¥900-
チップ電球色LED 配線:並列20個
【30個タイプ チップLEDモジュール】
基板サイズ:約W85×D10mm

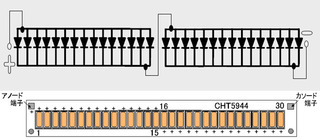

◆白色: VF=6.2V IF=230mA 販売価格:¥1,200-
チップ白色LED 配線:並列15個×直列2
◆昼光色: VF=6.2V IF=230mA 販売価格:¥1,200-
チップ白色LED 配線:並列15個×直列2
◆電球色: VF=6.2V IF=230mA 販売価格:¥1,200-
チップ電球色LED 配線:並列15個×直列2
【60個タイプ チップLEDモジュール】
基板サイズ:約W165×D10mm

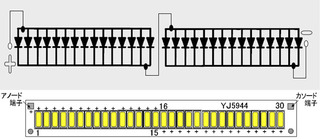

◆白色:VF=6.0V IF=450mA 販売価格:¥2,250-
チップ白色LED 配線:並列30個×直列2
◆白色:VF=12V IF=230mA 販売価格:¥2,250-
チップ白色LED 配線:並列15個×直列4
◆電球色:VF=12V IF=230mA 販売価格:¥2,250-
チップ電球色LED 配線:並列15個×直列4
◆ハイパワーLED定電流ドライバモジュール

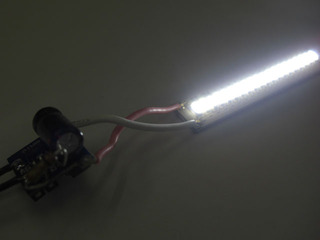

チップLEDモジュールを発光させるのに便利な定電流ドライバモジュールの取り扱いもございますので、ぜひご一緒にお求めください。
ハイパワーLED定電流ドライバモジュールBlog記事

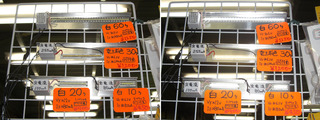

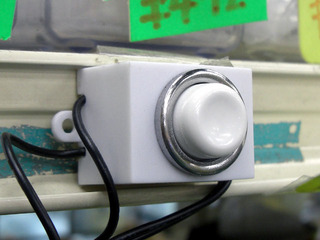

店頭にてデモ機を展示しております。棚に設置している押しボタンスイッチを押すと点灯するようになっていますので、チップLEDモジュールの発光具合をご確認いただけます。

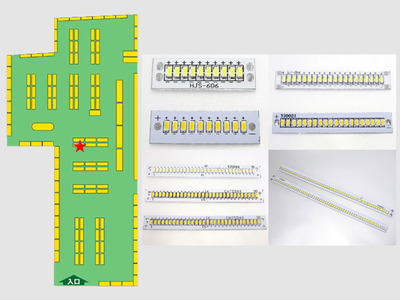

▼チップLEDモジュールは7セグLED売り場の
▼上段にて販売中です!
3216サイズの超高輝度チップLEDが放熱性に優れたアルミ基板上に実装されております。
実装LEDの数により10個タイプ、20個タイプ、30個タイプ、60個タイプの4種類、発光色は白色、電球色、昼光色(30個タイプのみ)を取り揃えています。
輝度等、特性の詳細は不明ですが、チップLEDモジュールは直視できないほど明るく、チップLEDなだけに指向性も広いので、各種電飾はもちろん、LED照明スタンドの自作やバックライトなどにも使えそうです。
チップLEDモジュールにより、実装されているチップLEDが「並列配線」または「並列+直列配線」の2通りの仕様があり、それによってVFとIFが異なりますのでご確認ください。
【10個タイプ チップLEDモジュール】
基板サイズ:約W30×D10mm
◆白色: VF=6.2V IF=80mA 販売価格:¥450-
チップ白色LED 配線:並列5個×直列4
◆電球色: VF=3.2V IF=200mA 販売価格:¥450-
チップ電球色LED 配線:並列10個
【20個タイプ チップLEDモジュール】
基板サイズ:約W55×D10mm
◆白色:VF=3.2V IF=350mA 販売価格:¥900-
チップ白色LED 配線:並列20個
◆白色:VF=12V IF=80mA 販売価格:¥900-
チップ白色LED 配線:並列5個×直列4
◆電球色: VF=3.2V IF=350mA 販売価格:¥900-
チップ電球色LED 配線:並列20個
【30個タイプ チップLEDモジュール】
基板サイズ:約W85×D10mm
◆白色: VF=6.2V IF=230mA 販売価格:¥1,200-
チップ白色LED 配線:並列15個×直列2
◆昼光色: VF=6.2V IF=230mA 販売価格:¥1,200-
チップ白色LED 配線:並列15個×直列2
◆電球色: VF=6.2V IF=230mA 販売価格:¥1,200-
チップ電球色LED 配線:並列15個×直列2
【60個タイプ チップLEDモジュール】
基板サイズ:約W165×D10mm
◆白色:VF=6.0V IF=450mA 販売価格:¥2,250-
チップ白色LED 配線:並列30個×直列2
◆白色:VF=12V IF=230mA 販売価格:¥2,250-
チップ白色LED 配線:並列15個×直列4
◆電球色:VF=12V IF=230mA 販売価格:¥2,250-
チップ電球色LED 配線:並列15個×直列4
【ご注意】各LED素子には輝度にバラつきがあり、選別できません。LEDモジュール上には電流制限回路を設けておりませんので、使用する際が定電流モジュールを使用するなど電流制限を行なってください。
|
◆ハイパワーLED定電流ドライバモジュール
チップLEDモジュールを発光させるのに便利な定電流ドライバモジュールの取り扱いもございますので、ぜひご一緒にお求めください。
ハイパワーLED定電流ドライバモジュールBlog記事
店頭にてデモ機を展示しております。棚に設置している押しボタンスイッチを押すと点灯するようになっていますので、チップLEDモジュールの発光具合をご確認いただけます。
▼チップLEDモジュールは7セグLED売り場の
▼上段にて販売中です!
