オンセミコンダクター社定電流LEDドライバIC入荷！

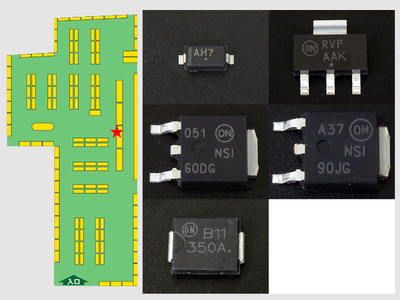

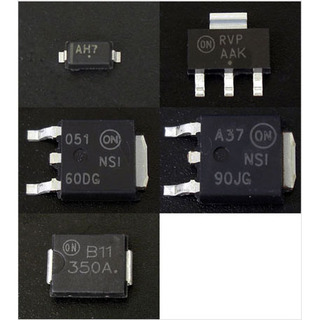

オンセミコンダクター社の定電流LEDドライバIC（CCR）が入荷いたしました。
固定電流出力型が2種類、可変定電流出力型が3種類の計5種類を取りそろえました。

この定電流LEDドライバICの使い方は非常に簡単で、可変電流出力型に抵抗器を使用する以外、ICを駆動させるための周辺パーツは必要としません。電流を増やす場合はICを並列駆動することができ、PWM駆動（Typ100Hz～100kHz、Max10MHz）にも対応していますので、PWM制御を使ったLEDの調光も行えます。
電圧オーバーヘッドは1.8Vと小さいため、最小供給電圧はLEDのVF+1.8Vとなります。

◆460mW 定電流LEDドライバIC NSI45030AT1G

【NSI45030AT1G仕様】
・460mWパッケージ
・固定電流型
・定格：Vak：45V Ireg(SS)：30mA ±10%
※Vak=アノード-カソード間電圧、Ireg（SS）=定常電流
・電圧オーバーヘッド：1.8V（typ）
・PWM駆動（Typ100Hz～100kHz、Max10MHz）
・パッケージ：SOD-123
DATASHEET

販売価格：￥60-

◆1.5W 可変定電流LEDドライバIC NSI45035JZT1G

【NSI45035JZT1G仕様】
・1.5Wパッケージ
・可変定電流出力型
・定格：Vak：45V Ireg(SS)：35mA ～ 70mA ±10%
※Vak=アノード-カソード間電圧、Ireg（SS）=定常電流
・電圧オーバーヘッド：1.8V（typ）
・PWM駆動（Typ100Hz～100kHz、Max10MHz）
・パッケージ：SOD-223
DATASHEET

Ireg（SS）調節方法
Radj(3番ピン)とカソード（4番ピン）の間に抵抗器を付けることにより
Ireg（SS）を調節可能です。
調節が必要でない場合は、RadjピンをOPENにします。
詳しくはデータシートをご覧ください。

販売価格：￥150-

◆2.7W 可変定電流LEDドライバIC NSI45060DDT4G

【NSI45060DDT4G仕様】
・2.7Wパッケージ
・可変定電流出力型
・定格：Vak：45V Ireg(SS)：60mA ～ 100mA ±10%
※Vak=アノード-カソード間電圧、Ireg（SS）=定常電流
・電圧オーバーヘッド：1.8V（typ）
・PWM駆動（Typ100Hz～100kHz、Max10MHz）
・パッケージ：DPAK
DATASHEET

Ireg（SS）調節方法
Radj(3番ピン)とカソード（4番ピン）の間に抵抗器を付けることにより
Ireg（SS）を調節可能です。
調節が必要でない場合は、RadjピンをOPENにします。
詳しくはデータシートをご覧ください。

販売価格：￥150-

◆2.7W 可変定電流LEDドライバIC NSI45090JDT4G

【NSI45090JDT4G仕様】
・2.7Wパッケージ
・可変定電流出力型
・定格：Vak：45V Ireg（SS）：90 ～ 160mA ±10%
※Vak=アノード-カソード間電圧、Ireg（SS）=定常電流
・電圧オーバーヘッド：1.8V（typ）
・PWM駆動（Typ100Hz～100kHz、Max10MHz）
・パッケージ：DPAK
DATASHEET

Ireg（SS）調節方法
Radj(3番ピン)とカソード（4番ピン）の間に抵抗器を付けることにより
Ireg（SS）を調節可能です。
調節が必要でない場合は、RadjピンをOPENにします。
詳しくはデータシートをご覧ください。

販売価格：￥150-

◆5.8W 定電流LEDドライバIC NSI50350AST3G

【NSI50350AST3G仕様】
・5.8Wパッケージ
・固定電流型
・定格：Vak：50V Ireg（SS）：350mA ±10%
※Vak=アノード-カソード間電圧、Ireg（SS）=定常電流
・電圧オーバーヘッド：1.8V（typ）
・PWM駆動（Typ100Hz～100kHz、Max10MHz）
・パッケージ：SMC
DATASHEET

販売価格：￥150-
