2013年01月09日
オーディオ回路の定番!ニチコンFWシリーズ電解コンデンサ
(2013.01.28 UPDATE)
オーディオ用電解コンデンサの超定番品、ニチコンのオーディオ用電解コンデンサ「FWシリーズ」をご紹介します。

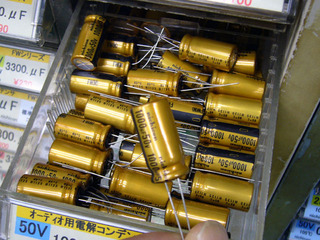

ニチコン 「FWシリーズ」(UFW)
「FWシリーズ」は、オーディオ用標準品という位置づけながら、ニチコンのオーディオ用ハイグレード品「Fine Gold」の流れを組み入れたオーディオ用電解コンデンサです。
”オーディオ用=高価”なイメージが強いですが、この「FWシリーズ」は低価格なので、自作のオーディオ回路へ気軽に使ったり試したりできるリーズナブルさが人気です。
◆デジットのオリジナルキットにも採用!
デジットオリジナルのオーディオ系キットには、ほぼ「FWシリーズ」を採用しております。
デジットでは、ニチコンFWシリーズを以下のとおり取り扱いしております。
【16V耐圧(1C) 静電容量】
100uF、220uF、330uF、470uF
1000uF、2200uF、3300uF、4700uF、6800uF
10000uF
サイズ:Φ5×11~Φ18×35.5
販売価格:¥30- ~ ¥300-
【25V耐圧(1E) 静電容量】
47uF
100uF、220uF、330uF、470uF
1000uF、2200uF、3300uF、4700uF、6800uF
サイズ:Φ5×11~Φ18×35.5
販売価格:¥30- ~ ¥300-
【35V耐圧(1V) 静電容量】
33uF、47uF
100uF、220uF、330uF、470uF
1000uF、2200uF、3300uF、4700uF
サイズ:Φ5×11~Φ18×35.5
販売価格:¥30- ~ ¥300-
【50V耐圧(1H) 静電容量】
0.1uF、0.22uF、0.33uF、0.47
1uF、2.2uF、3.3uF、4.7uF
10uF、22uF、33uF、47uF
100uF、220uF、330uF、470uF
1000uF、2200uF、3300uF
サイズ:Φ5×11~Φ18×35.5
販売価格:¥30- ~ ¥300-
【主な仕様】
取り扱い定格電圧範囲:16V、25V、35V、50V
カテゴリ温度範囲:-40~+85℃
定格静電容量誤差:±20%
損失角の正接(tanδ):0.20 max(16V)
損失角の正接(tanδ):0.16 max(25V)
損失角の正接(tanδ):0.14 max(35V)
損失角の正接(tanδ):0.12 max(50V)
高温負荷特性:85℃ 1000時間保証
端子形状:リード線形
スリーブ色:ゴールド
DATASHEET
▼ニチコン オーディオ用電解コンデンサ「FWシリーズ」は
▼電解コンデンサ売り場にて販売中です!
(2013.01.28追記)
共立エレショップに登録しておりますので通販ご希望の方はご利用ください。
ニチコン オーディオ用標準品電解コンデンサ / UFWシリーズ
